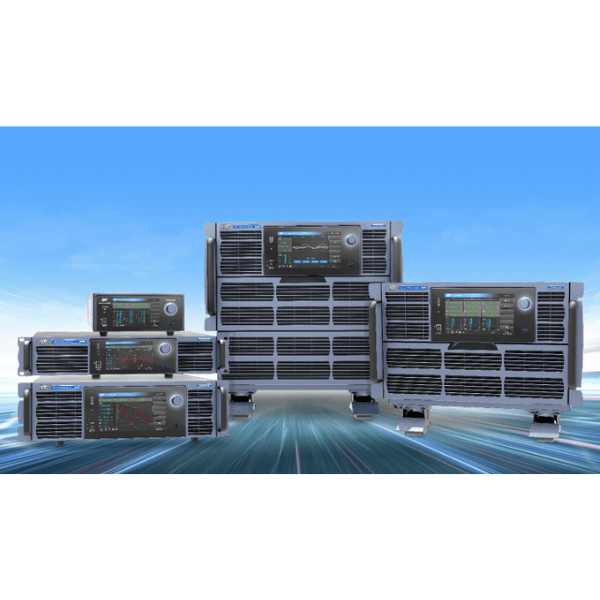

| | | | Alimentations programmables AC monophasées ou triphasées de 650VA à 18 kVA - Série Momentum 400S/H| APM TECHNOLOGIES.
La série Momentum 400S/H d'APM Technologies représente une nouvelle génération d'alimentations programmables AC à isolation haute fréquence et technologie PFC active. Conçues pour répondre aux exigences les plus strictes des laboratoires de R&D, des universités et des organismes de certification, ces alimentations offrent une combinaison unique de performance, de flexibilité et d'innovation.
Dotées d'un écran tactile couleur 5" ou 7" avec une interface utilisateur intuitive, ces alimentations permettent une programmation complexe en toute simplicité. Leur conception modulaire compacte atteint une densité de puissance exceptionnelle (3U/6kVA, 5kHz) tout en conservant une excellente qualité de sortie avec un THD inférieur à 0,3% à 50Hz.
La série 400S/H se décline en trois versions fonctionnelles (Advanced, Professional, Professional-HF) pour s'adapter parfaitement aux besoins de chaque application, avec des puissances allant de 650VA à 18kVA par unité, extensibles jusqu'à 768kVA en parallèle.
CARACTÉRISTIQUES :
- Conception full tactile, interface utilisateur ergonomique et intuitive.
- Facteur de crête élevé pour répondre aux tests de surtension.
- Fréquence de sortie : 10 à 5000 Hz, tension, courant DC et pente de variation de fréquence réglables.
- Oscilloscope intégré pour la surveillance en temps réel des formes d’onde (à venir).
- Spécifications de tension : 420 VAC, 820 VAC.
- Wattmètre de haute précision intégré, mesure en temps réel des paramètres électriques.
- Modes de sortie : AC, DC, AC+DC.
- Réglage de l’angle de phase ON/OFF de la forme d’onde, de 0 à 359,9°.
- Fonction Power Sweep.
- Transition transparente entre les plages de tension et sortie à multiplication de courant.
- Fonction PLD (Power Line Disturbance).
- Prise en charge des modes : monophasé, triphasé, phase inversée, multi-canaux.
- Permet de simuler : déséquilibre triphasé, déséquilibre harmonique triphasé, absence de phase, inversion de séquence de phase, etc.
- Technologie de parallélisation par fibre optique : forte immunité aux interférences, latence quasi nulle, extension possible jusqu’à 768 kVA. *²
- Générateur arbitraire DDS. *³
- Fonction de génération et de mesure harmoniques / interharmoniques. *³
- Compatible commande externe analogique et sortie niveau logique TTL (option).
- Modes de fonctionnement : tension constante (CV), courant constant (CC).
- Tests normatifs aéronautiques et maritimes intégrés. *4
- Protections : OCP / OVP / OPP / OTP / protection de réenclenchement.
- Interfaces de communication standard : USB, RS232, RS485 ; options GPIB & LAN ou CAN.
¹ Les unités MS420 prennent uniquement en charge le monophasé.
² Les unités 650 W ne prennent pas en charge cette fonction.
³ Fonction disponible uniquement sur les versions Professional et Professional-HF.
4 Fonction disponible uniquement sur la version Professional-HF.
APPLICATIONS :
- Électronique de puissance : convertisseurs, chargeurs EV, onduleurs PV.
- Aéronautique/Defense : réseaux 400 Hz, tests avioniques DO160/MIL-STD.
- Automobile : tests ISO-16750, systèmes de traction, compresseurs.
- Éclairage : drivers LED, ballasts, tests harmoniques.
- Laboratoires & certification : CE/FCC/UL, burn-in, qualité.
- Télécom/IT : UPS, PFC, hold-up time, perturbations réseau.
NORMES & CERTIFICATIONS :
> Tous modèles Professional et Professional-HF :
- IEC61000-4-11 : Tests d'immunité aux creux de tension, interruptions brèves et variations de tension.
- IEC61000-4-13 : Tests d'immunité aux harmoniques et interharmoniques basse fréquence.
- IEC61000-4-14 : Tests d'immunité aux fluctuations de tension.
- IEC61000-4-17 : Tests d'immunité à l'ondulation en courant continu.
- IEC61000-4-28 : Tests d'immunité aux variations de fréquence secteur.
- IEC61000-4-29 : Tests de creux de tension, interruptions transitoires et variations de tension.
- IEC61000-4-34 : Tests d'immunité aux creux de tension, interruptions brèves et variations de tension pour équipements avec courant de phase >16A.
- IEC61000-3-3 : Conformité pour tests d'émission (via impédance programmable).
> Tous les modèles Professional-HF uniquement :
Normes aéronautiques - Standards Militaires :
- MIL-STD-704 A/B/C/D/E/F : Caractéristiques de l'énergie électrique des aéronefs.
- MIL-STD-1399-300B : Normes pour systèmes électriques navals.
Normes aéronautiques - Standards Civils Aviation :
- DO160 (RTCA-DO160 E/F/G) : Conditions environnementales et procédures d'essai pour équipements aéroportés.
- Airbus ADB100.1.8 D/E (A380) : Spécifications réseau électrique A380.
- Airbus ADB100.1.8.1 B/C (A350) : Spécifications réseau électrique A350.
- Airbus AMD24C (A400M) : Spécifications réseau électrique A400M.
- Boeing 787B3-0147 A/B/C (B787) : Spécifications réseau électrique Boeing 787.
Standards Marins :
- MIL-STD-1399: Standards pour équipements électriques maritimes
Conformité Réglementaire :
- EMC : Directive CE 2014/30/EU / EN61326-1:2013 Classe A.
- FCC : CFR 47 Part 15 vérification de conformité.
- Sécurité : EN 61010-1:2010 pour équipements de mesure, contrôle et laboratoire.
- Marquage CE : Catégorie d'installation de surtension II, Degré de pollution 2, Équipement e classe II.
- RoHS : Directive EU 2011/65/EU pour restriction des substances dangereuses.
- Isolation : 2828VDC sortie AC vers châssis / 2828VDC entrée AC vers châssis/ 42.42VDC entrée AC vers sortie AC / (3500VDC et 5040VDC pour série 820V).
TOUS LES MODÈLES - Version Avancée :
- MS420VAC650W-ADV : Alimentation programmable AC 650VA - Version Avancée - Monophasée - USB - ½ 2U.
- MS420VAC1050W-ADV : Alimentation programmable AC 1050VA - Version Avancée - Monophasée - USB/RS232/RS485 - 2U.
- MS450VAC2100W-ADV : Alimentation programmable AC 2100VA - Version Avancée - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC3100W-ADV : Alimentation programmable AC 3100VA - Version Avancée - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC4100W-ADV : Alimentation programmable AC 4100VA - Version Avancée - Monophasée - USB/RS232/RS485 - 3U.
- MS420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version Avancée - Monophasée - USB/RS232/RS485 - 3U.
- MST420VAC2100W-ADV : Alimentation programmable AC 2100VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC3000W-ADV : Alimentation programmable AC 3000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC4500W-ADV : Alimentation programmable AC 4500VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC9000W-ADV : Alimentation programmable AC 9000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC12000W-ADV : Alimentation programmable AC 12000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC15000W-ADV : Alimentation programmable AC 15000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST420VAC18000W-ADV : Alimentation programmable AC 18000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST820VAC12000W-ADV : Alimentation programmable AC 12000VA - Version Avancée - Monophasée/Triphasée - USB/RS232/RS485 - 6U - 820 VAC.
TOUS LES MODÈLES - Version Professionnelle :
- MS420VAC650W-ADV : Alimentation programmable AC 650VA - Version PRO - Monophasée - USB - ½ 2U.
- MS420VAC1050W-ADV : Alimentation programmable AC 1050VA - Version PRO - Monophasée - USB/RS232/RS485 - 2U.
- MS450VAC2100W-ADV : Alimentation programmable AC 2100VA - Version PRO - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC3100W-ADV : Alimentation programmable AC 3100VA - Version PRO - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC4100W-ADV : Alimentation programmable AC 4100VA - Version PRO - Monophasée - USB/RS232/RS485 - 3U.
- MS420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version PRO - Monophasée - USB/RS232/RS485 - 3U.
- MST420VAC2100W-ADV : Alimentation programmable AC 2100VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC3000W-ADV : Alimentation programmable AC 3000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC4500W-ADV : Alimentation programmable AC 4500VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC9000W-ADV : Alimentation programmable AC 9000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC12000W-ADV : Alimentation programmable AC 12000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC15000W-ADV : Alimentation programmable AC 15000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST420VAC18000W-ADV : Alimentation programmable AC 18000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST820VAC12000W-PRO : Alimentation programmable AC 12000VA - Version PRO - Monophasée/Triphasée - USB/RS232/RS485 - 6U - 820 VAC.
TOUS LES MODÈLES - Version Professionnelle HF :
- MS420VAC650W-ADV : Alimentation programmable AC 650VA - Version PRO HF - Monophasée - USB - ½ 2U.
- MS420VAC1050W-ADV : Alimentation programmable AC 1050VA - Version PRO HF - Monophasée - USB/RS232/RS485 - 2U.
- MS450VAC2100W-ADV : Alimentation programmable AC 2100VA - Version PRO HF - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC3100W-ADV : Alimentation programmable AC 3100VA - Version PRO HF - Monophasée - USB/RS232/RS485 - 2U.
- MS420VAC4100W-ADV : Alimentation programmable AC 4100VA - Version PRO HF - Monophasée - USB/RS232/RS485 - 3U.
- MS420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version PRO HF - Monophasée - USB/RS232/RS485 - 3U.
- MST420VAC2100W-ADV : Alimentation programmable AC 2100VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC3000W-ADV : Alimentation programmable AC 3000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC4500W-ADV : Alimentation programmable AC 4500VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC6000W-ADV : Alimentation programmable AC 6000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 3U.
- MST420VAC9000W-ADV : Alimentation programmable AC 9000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC12000W-ADV : Alimentation programmable AC 12000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 6U.
- MST420VAC15000W-ADV : Alimentation programmable AC 15000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST420VAC18000W-ADV : Alimentation programmable AC 18000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 9U.
- MST820VAC12000W-PRO : Alimentation programmable AC 12000VA - Version PRO HF - Monophasée/Triphasée - USB/RS232/RS485 - 6U - 820 VAC.
À PROPOS D'APM TECHNOLOGIES :
APM Technologies (en Angleterre et en Chine dans la région de Dongguan) est une entreprise de haute technologie sélectionnée par MB Electronique pour la qualité et la fiabilité de ses produits.
Elle est spécialisée dans la recherche et le développement, la production et la distribution de systèmes intelligents marins (MSS), d’onduleurs solaires, d’alimentations programmables, et de systèmes de test automatisés.
Cette société est extrêmement rigoureuse sur les aspects qualité et sur l’assurance qualité de son organisation (ISO 9001). |
| | | |
| |
|
|
| |
|
