| | | | Nouvelle génération de sonde RF coaxiale jusqu'à 250 GHz – InfinityXF™ FormFactor

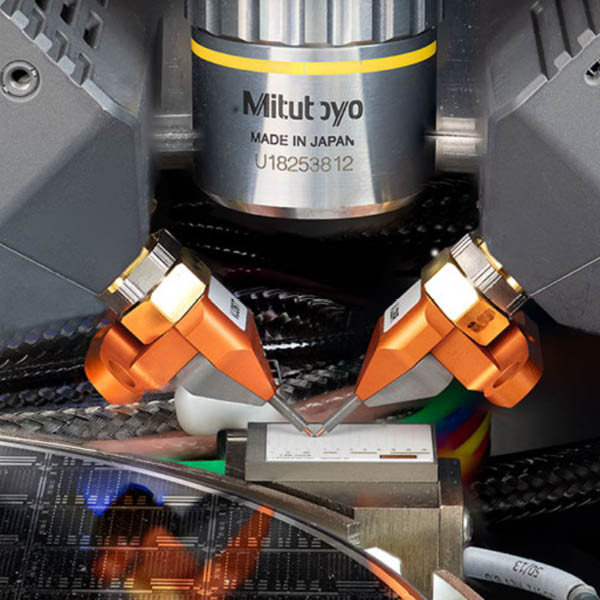

L'InfinityXF™ établit une nouvelle référence pour la mesure sur wafer à très haute fréquence. Basée sur la plateforme Infinity de FormFactor, elle étend la plage de mesure coaxiale de DC à 250 GHz en une seule acquisition, sans avoir recours à plusieurs modules d'extension de fréquence ou à des sondes de technologies différentes.
Développée en collaboration avec Keysight Technologies, l'InfinityXF™ est compatible avec l'analyseur de réseaux vectoriels Keysight NA5307A / PNA-X et les nouveaux modules d'extension coaxiaux 250 GHz utilisant des connecteurs 0,5 mm. Son corps ultra-compact permet un raccordement direct à l'instrument afin de réduire les pertes d'insertion et d'optimiser les performances RF.
Grâce à ses pointes en rhodium, à son excellente visibilité de contact, l'InfinityXF™ garantit un positionnement précis, une faible résistance de contact et une excellente répétabilité des mesures. Compatible avec les bras de mesure RF modulaires FormFactor, elle permet un changement rapide entre différentes bandes de fréquences. Elle fonctionne de -40 °C à +175 °C avec les solutions TopHat ou IceShield™ et constitue une solution idéale pour les applications de modélisation large bande, les communications numériques très haut débit (PAM4, PCIe Gen6) ainsi que le développement de systèmes RF et sans fil de nouvelle génération.
CARACTÉRISTIQUES :
- Plage de fréquences : DC à 250 GHz en une seule acquisition.
- Plage de température : de -40°C à +175°C.
- Corps de sonde ultra-compact pour un trajet de signal optimisé et de faibles pertes d'insertion.
- Pointes de contact : en rhodium à très faible résistance.
- Configurations disponibles : GSG, GSGSG et GSSG, avec plusieurs pas (pitch).
- Excellente visibilité des pointes pour un positionnement précis.
- Compatible avec les bras RF modulaires et les positionneurs manuels ou motorisés FormFactor.
- Compatibilité avec les analyseurs Keysight NA5307A / PNA-X et modules d'extension coaxiaux 250 GHz.
- Mesures différentielles optimisées grâce au logiciel WinCal 5.1 avec Modal Calibration.
À PROPOS DE FORMFACTOR (anciennement Cascade Microtech) :
Leader mondial pour la mesure électrique et le test sous pointes de dispositifs semi-conducteurs avancés - circuits intégrés (CI), puces, circuits imprimés, MEMS, 3D TSV, LED et plus encore.
FormFactor (anciennement Cascade Microtech) conçoit, développe et fabrique des solutions avancées de tests sous pointes sur plaquette (tranche) dédiées aux domaines de la caractérisation, de la modélisation, de la fiabilité ou encore de l’analyse de défaillance ; aussi bien
dans les environnements de test d'ingénierie que de production. Nos stations des tests et nos sondes sont utilisées dans la recherche et le développement pour effectuer des mesures électriques précises, ou une métrologie électrique, sur des puces de plus en plus complexes afin d'assurer la qualité et la fiabilité, de réduire les refontes coûteuses de conception, pour accélérer le délai de mise sur le marché et avant tout afin d’améliorer les processus de fabrication.
Les solutions complètes FormFactor (anciennement Cascade Microtech) garantissent la mise en œuvre de caractérisations avancées, du fempto-Ampère jusqu’à 10,5KV/400A, ou encore aux Théraherts ; associées à une très forte expertise applications. |
| | | |
| |
|
|
| |
|
