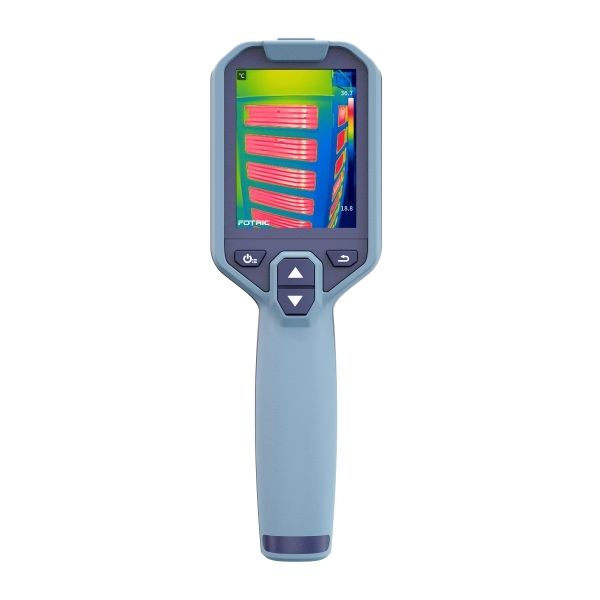

| | | | Caméra thermique 240*320 px, -20°C à +450°C - TF3 FOTRIC.
La caméra TF3 FOTRIC est une caméra thermique portable compacte conçue pour l’inspection rapide et intuitive. Dotée d’une résolution infrarouge de 240 × 320 px et d’un appareil photo numérique de qualité industrielle 2 MP, elle offre une image nette et précise pour identifier rapidement les zones de température anormale.
Grâce à sa conception focus-free (sans mise au point), à son large champ de vision de 38° × 50° et à son poids réduit de 430 g, la TF3 permet une prise en main rapide et un usage prolongé sur le terrain, d’une seule main. Elle prend en charge quatre modes d’image (infrarouge, T-DEF®, incrustation image dans l’image, lumière visible) ainsi que la fonction d’imagerie à gradient de température par histogramme T-TWB®, qui optimise le rendu dans les environnements à forte plage dynamique.
Avec une plage de mesure de température de -20 à 450°C et une précision de ±2°C ou 2% (la valeur la plus élevée étant retenue), la caméra thermique TF3 répond aux besoins d’inspection électrique, mécanique, du bâtiment, automobile et CVC.
CARACTÉRISTIQUES :
- Résolution (IR) : 240 × 320 px.
- Pixel pitch : 12 µm.
- Température (IR) : Plage : -20 à 450 °C ; précision ±2 °C ou 2 % (la valeur la plus élevée étant retenue).
- Focus : Focus-free (sans mise au point) ; distance focale 4 mm ; distance minimale de mise au point 0,3 m.
- Détecteur / Sensibilité : Détecteur non refroidi, boîtier céramique — NETD < 30 mK @ 30°C.
- Fréquence d’image : 30 Hz.
- Champ de vision (FOV) : 38° × 50°.
- Écran : 3,2" IPS LCD, 640 × 480 px.
- Modes d’image : Infrarouge, T-DEF®, PIP, lumière visible.
- Fonctions image : T-TWB® (gradient histogramme), alarme couleur, suivi haute/basse température.
- Appareil photo numérique : 2 MP, qualité industrielle.
- Connectique / stockage : USB Type-C ; carte TF jusqu’à 32 Go.
- Batterie : 3,6 V, 4800 mAh – autonomie = 6,5 h – charge 90 % en 2,5 h.
- Dimensions / Poids : 222 × 74 × 77 mm / 430 g.
- Indice de protection : IP54.
APPLICATIONS :
>Inspection électrique :
- Surcharge des circuits électriques.
- Contacts électriques desserrés ou corrodés.
- Défaut d’isolation.
> Inspection mécanique :
- Inspection des moteurs, pompes et ventilateurs.
- Détection d’usure de roulement et de défaut de lubrification.
- Identification d’un désalignement d’arbre.
> Inspection de bâtiment :
- Détection d’infiltration d’eau en façade.
- Contrôle de la performance d’isolation des matériaux.
- Évaluation des cavités de mur extérieur.
> Diagnostic automobile :
- Distribution de température du système moteur.
- Inspection des freins.
- Inspection des prises de courant (AC outlet).
> Diagnostic CVC (HVAC) :
- Détection de blocage des conduits de condenseur.
- Contrôle de l’état de l’isolation.
- Détection de l’emplacement des fuites d’eau.
> Diagnostic de plancher chauffant :
- Localisation précise des fuites.
- Identification des blocages de tuyauterie.
- Identification des tuyaux chauds/froids irréguliers.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
