| | | | Analyseur de puissance haute performance pour les applications de R&D et de validation – WT1800R | YOKOGAWA
La référence pour la caractérisation des systèmes de conversion d'énergie de nouvelle génération !

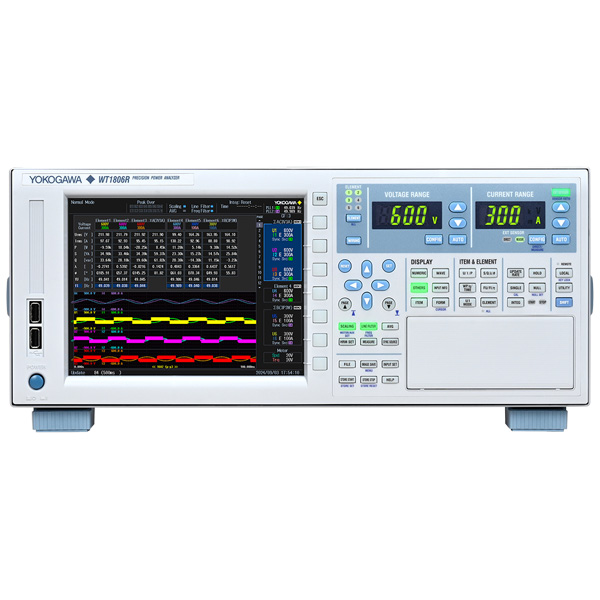

L'analyseur de puissance haute performance WT1800R de Yokogawa est conçu pour les ingénieurs recherchant le plus haut niveau de précision dans le développement et la validation des systèmes électriques et électroniques. Véritable référence dans les laboratoires de R&D du monde entier, il répond aux exigences des applications les plus complexes, qu'il s'agisse des véhicules électriques, des chaînes de traction, des convertisseurs de puissance, de l'aéronautique ou de l'électronique de puissance.
Capable d'effectuer des mesures monophasées comme multiphasées avec jusqu'à 6 éléments de mesure,il permet de caractériser avec précision les moteurs électriques, les convertisseurs, les onduleurs, les alimentations ou encore les systèmes de conversion d'énergie. Sa large bande passante et sa fréquence d'échantillonnage élevée garantissent des mesures fiables, même sur les nouvelles générations d'électronique de puissance utilisant des composants SiC et GaN.
Il intègre de nombreuses fonctions d'analyse avancées, telles que les mesures d'harmoniques, le calcul du rendement, les mesures d'énergie ainsi que l'évaluation des performances des moteurs électriques grâce aux entrées couple et vitesse disponibles en option. Son interface utilisateur modernisée, ses nombreuses possibilités de communication et sa compatibilité avec les logiciels Yokogawa facilitent son intégration dans les bancs d'essais automatisés.
Grâce à sa précision, sa rapidité et sa flexibilité, il constitue une solution idéale pour le développement, la validation et l'optimisation des systèmes électriques de nouvelle génération, qu'il s'agisse de mobilité électrique, d'énergies renouvelables ou d'électronique de puissance.
CARACTÉRISTIQUES :
- Système modulaire hexaphasé.
- Mesure de courants : de 10 µA à 55 A en direct.
- Mesure de tensions : de 1,5 V à 1000 V (max 4 kV).
- Bande passante : 5 MHz.
- Précision : 0,05%.
- Monophasé, triphasé ou hexaphasé.
- Grand écran couleur TFT avec affichage des valeurs mesurées, courbes, bargraph, vecteurs ou tendances.
- Double Analyse d'harmoniques.
- Rendement énergétique (électrique/Mécanique) en option.
- Interfaces :
>en standard : Ethernet et USB.
>en option : IEEE 488 et sortie VGA ainsi qu'une imprimante intégrée, de 30 sorties analogiques programmables.
APPLICATIONS :
- Développement et validation des motorisations électriques.
- Caractérisation des onduleurs et convertisseurs de puissance.
- Électronique de puissance.
- Mobilité électrique (xEV).
- Énergies renouvelables.
- Mesure de rendement énergétique.
- Laboratoires de R&D et centres de validation.
- Bancs d'essais automatisés.
NORMES :
- IEC 61800-9 : mesure du rendement des systèmes d'entraînement (moteurs et variateurs).
- IEC 60034-2-1 : détermination du rendement des machines électriques.
- IEC 61000-3-2 et IEC 61000-3-12 : analyse des courants harmoniques.
- IEC 61000-4-7 : méthodes de mesure des harmoniques et interharmoniques.
- IEEE 1459 : mesure des grandeurs de puissance en régime sinusoïdal et non sinusoïdal.
- IEC 62301 : mesure de la consommation en veille (Standby Power). Yokogawa propose d'ailleurs une note d'application spécifique pour cette norme avec le WT1800R.
- RTCA DO-160 : essais des systèmes électriques aéronautiques. Yokogawa propose un livre blanc montrant l'utilisation du WT1800R pour ces essais.
AUTRES MODÈLES :
WT300E : Analyseur de puissance économique - 1 voie - Mesure de puissance, d'énergie et de rendement.
WT500 : Analyseur de puissance compact monophasé - 1 voie - Précision ± 0,10 %.
WT1500 : Analyseur de puissance de précision pour applications haute tension - Jusqu'à 6 voies - Précision ± 0,05 %.
WT5000 : Analyseur de puissance - 1 à 7 voies - Précision ± 0,03%.
À PROPOS DE YOKOGAWA :
Yokogawa conçoit des solutions de test et mesure depuis plus 100 ans. En constante quête de nouveaux procédés, pour permettre aux équipes en R&D d’obtenir les meilleures mesures, elle occupe, depuis sa création, le rang de leader sur le marché des analyseurs de puissance.
Les appareils Yokogawa sont réputés pour leur précision et leur fiabilité. Yokogawa est convaincue que la précision et l'efficacité des mesures sont au cœur des innovations réussies. L'entreprise investit considérablement dans la R&D pour offrir les outils dont les chercheurs et les ingénieurs ont besoin pour répondre à tous les défis auxquels ils sont confrontés.
Yokogawa est fière de sa réputation de qualité, tant de ses produits, n'hésitant pas à ajouter de nouvelles fonctionnalités en réponse aux exigences spécifiques des clients, qu’au niveau des services et conseils fournis, en les aidant à élaborer des campagnes de mesure même dans les environnements les plus exigeants.
La garantie de précision et de stabilité des instruments Yokogawa repose sur le fait que l'entreprise dispose de son propre laboratoire normatif Européen au siège européen aux Pays-Bas. C'est la seule installation (non gouvernementale ou nationale) industrielle au monde à offrir un service d'étalonnage accrédité pour les mesures de puissance jusqu'à des fréquences de 100 kHz. L'accréditation ISO 17025 témoigne de la compétence internationale du laboratoire. |
| | | |
| |
|
|
| |
| |
