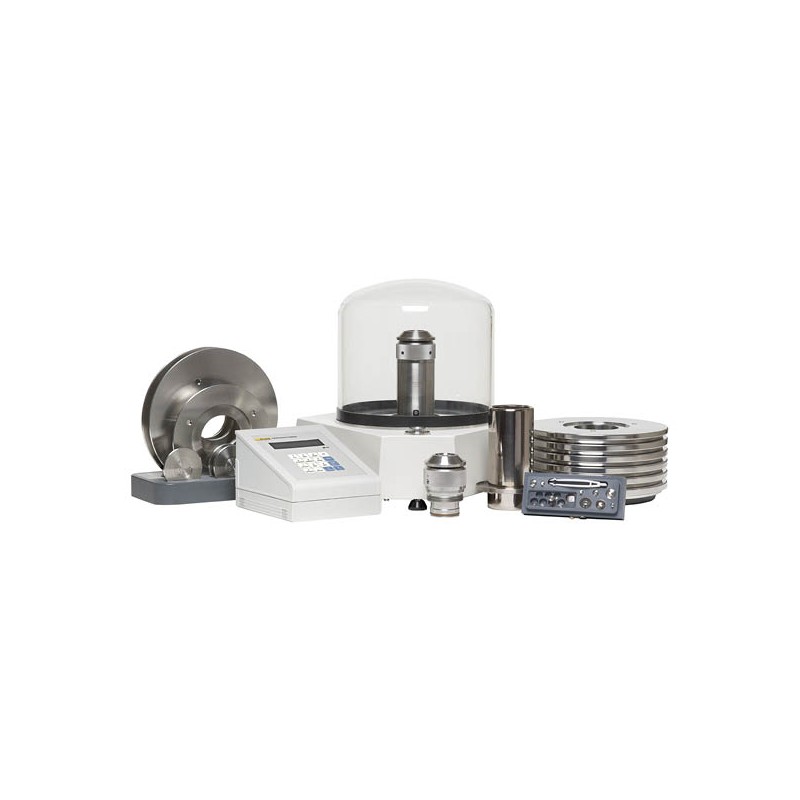

PG7601 — Balance de pression - De 7 kPa à 7 MPa

Manomètre à piston à gaz avec rotation de piston motorisée – PG7001 FLUKE CALIBRATION.

La plate-forme PG7601 couvre les pressions absolues et relatives en milieu gazeux, y compris les pressions proches et inférieures à la pression atmosphérique. Les mesures réalisées avec la plate-forme PG7601 peuvent être référencées au vide en évacuant la cloche qui couvre la charge massique.

La plate-forme PG7601 inclut toutes les caractéristiques standard de la Série PG7000 ainsi que :

• Prise en charge de l’établissement et de la mesure d’une référence de vide pour la définition de pressions absolues par rapport à une cloche évacuée. Cloche incluse et vacuomètre intégré.
• Prise en charge du fonctionnement en « mode différentiel » pour couvrir les pressions différentielles positives et négatives proches de zéro et à différents niveaux de pression statique.

Les étalons d’étalonnage de la Série PG7000 de Fluke Calibration reposent sur le principe fondamental de la pose d’une masse sur un piston, pour exercer une force connue sur une surface effective connue.

Chaque piston-cylindre PG7000 est un ensemble métrologique intégré constitué des composants de montage essentiels du piston-cylindre.

Toutes les parties mécaniques affectant la métrologie du piston-cylindre sont associées au piston cylindre en question, plutôt que de constituer des pièces communes de la plate-forme du manomètre à piston, ce qui permet à l’utilisateur :

• De modifier les plages (piston-cylindre) en quelques secondes, sans utiliser d’outils.
• De manipuler et d’intervertir des piston-cylindre sans exposer les surfaces cruciales à une contamination.
• De protéger le piston-cylindre contre les dommages dus à un choc ou à un impact accidentel pendant la manipulation.
• D’améliorer la reproductibilité des mesures, en évitant l’assemblage/le désassemblage fréquent des composants de montage.
• D’améliorer la configuration de montage du piston-cylindre, en permettant à chaque système de montage d’être optimisé pour une plage et une taille de piston-cylindre.

Les composants électroniques permettant de surveiller toutes les fonctions et conditions instrumentales et ambiantes sont intégrés à la plate-forme PG7000. Les interfaces RS-232 et IEEE 488 sont incluses afin de permettre une communication distante.

Le système PG7000 intègre un dispositif qui mesure toutes les conditions ambiantes et de fonctionnement nécessaires au calcul de la pression dans la tolérance, notamment l’humidité relative, la pression barométrique, la température ambiante, la température du piston-cylindre et le vide de référence.

CARACTÉRISTIQUES :

• Mesure de pression PG7601 :

> PC-7100/7600-10 et 10-L :

Sensibilité : 0,02 Pa + 0,5 ppm.

Reproductibilité : ± 2 ppm.

Incertitude de mesure type : ± (0,2 Pa + 12 ppm).

Vitesse de descente type (35 kg) : 0,2 mm/min.

> PC-7100/7600-20 :

Sensibilité : 0,04 Pa + 0,5 ppm.

Reproductibilité : ± 2 ppm.

Incertitude de mesure type : ± (0,2 Pa + 14 ppm).

Vitesse de descente type (35 kg) : 0,3 mm/min.

> PC-7100/7600-50 :

Sensibilité : 0,1 Pa + 0,5 ppm.

Reproductibilité : ± 3 ppm.

Incertitude de mesure type : ± (0,5 Pa + 14 ppm).

Vitesse de descente type (35 kg) : 0,5 mm/min.

> PC-7100/7600-100 :

Sensibilité : 0,2 Pa + 0,5 ppm.

Reproductibilité : ± 3 ppm.

Incertitude de mesure type : ± (1 Pa + 20 ppm).

Vitesse de descente type (35 kg) : 0,7 mm/min.

> PC-7100/7600-200 :

Sensibilité : 0,4 Pa + 0,5 ppm.

Reproductibilité : ± 5 ppm.

Incertitude de mesure type : ± (2 Pa + 20 ppm).

Vitesse de descente type (35 kg) : 1 mm/min.
