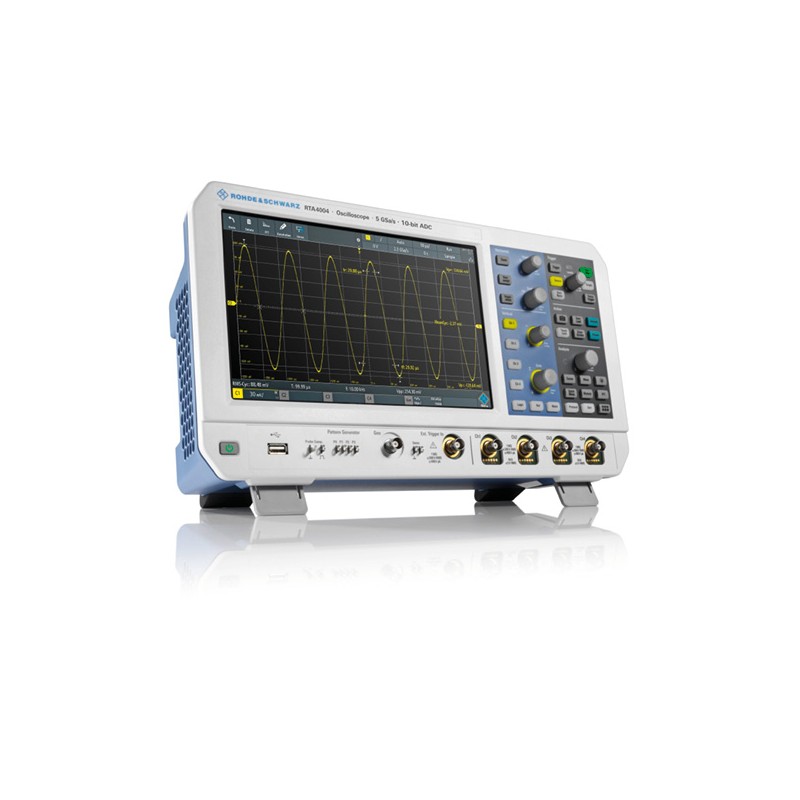

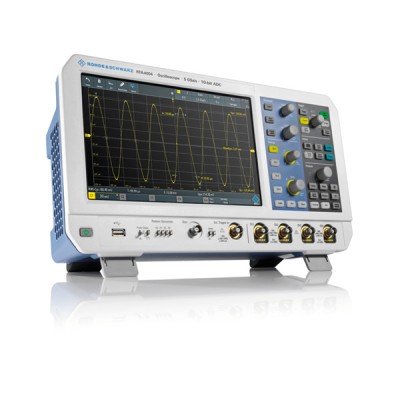

RTA4K-COM4 — Oscilloscope 4 voies + 16 voies logiques, 1 GHz

Oscilloscope 4 voies + 16 voies logiques, 1 GHz RTA4004 toutes options - ROHDE & SCHWARZ.

L’oscilloscope RTA4K-COM4 est un oscilloscope disposant de 4 voies analogiques, et d’une bande passante de 1 GHz. Il dispose d’un convertisseur analogique / numérique (CAN) sur 10 bits conçu par Rohde & Schwarz, associé au niveau de bruit le plus faible de la catégorie, à une longue mémoire et une base de temps très précise, permettant d’obtenir des formes d’ondes plus détaillées, des mesures plus précises et la garantie de pouvoir faire face à des défis imprévus.

Cette version inclue toutes les applications ci-dessous :

• Générateur de formes d’ondes arbitraires et de mires sur 4 bits.
• Déclenchement et décodage I2C/SPI, UART/RS232, CAN/LIN, Audio (I2 S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429.
• Analyse de spectre et spectrogramme.
• Analyse de puissance.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Nombre de voies : 4 +16 voies logiques.
• Bande passante : 1 GHz.
• Résolution : 10 bits.
• Grande profondeur de mémoire en standard : 1Gpts en mode segmenté.
• Taux d’échantillonnage : 2,5 Géchantillons/s par voie ; 5 Géchantillons/s (2 voies entrelacées).
• Ecran tactile capacitif 10 pouces.
• Résolution élevée : 1280 × 800 pixels.
• Taux de rafraichissement : 64 000 formes d’ondes/s. en standard.
• Mémoire d’acquisition : 100 Méchantillons.
• Fonction du produit : analyseur logique, analyseur de protocoles, generateur de formes d’ondes, voltmètre numérique, acquisition de données, analyse de frequence et tests de masque.
• Générateur de formes d’ondes arbitraires et de mires sur 4 bits.
• Déclenchement et décodage I2C/SPI, UART/RS232, CAN/LIN, Audio (I2 S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429.
• Analyse de spectre et spectrogramme.
• Analyse de puissance.

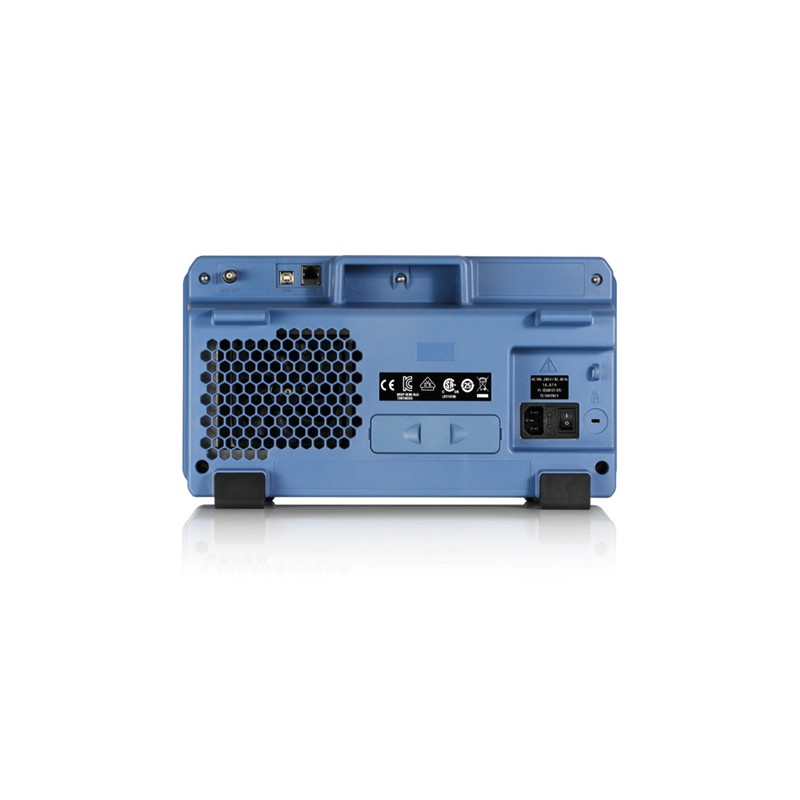

• Interfaces : LAN, USB (communication & stockage).
• Interface utilisateur en français.
• Dimensions : 39 x 22 x 15.2 cm.
• Lvré avec 16 sondes logiques.
• Poids : 3.3 kg.
• Garantie 3 ans.

AUTRES MODÈLES :

• RTA4004 : Oscilloscope 4 voies, 200 MHz.
• RTA4K-04M : Oscilloscope 4 + 16 voies, 200 MHz.
• RTA4K-34 : Oscilloscope 4 voies, 350 MHz.
• RTA4K-34M : Oscilloscope 4 + 16 voies, 350 MHz.
• RTA4K-54 : Oscilloscope 4 voies, 500 MHz.
• RTA4K-54M : Oscilloscope 4 + 16 voies, 500 MHz.
• RTA4K-104 : Oscilloscope 4 voies, 1 GHz.
• RTA4K-104M : Oscilloscope 4 +16 voies, 1 GHz.
• RTA4K-COM4 : Oscilloscope 4 + 16 voies, 1 GHz - toutes options.
