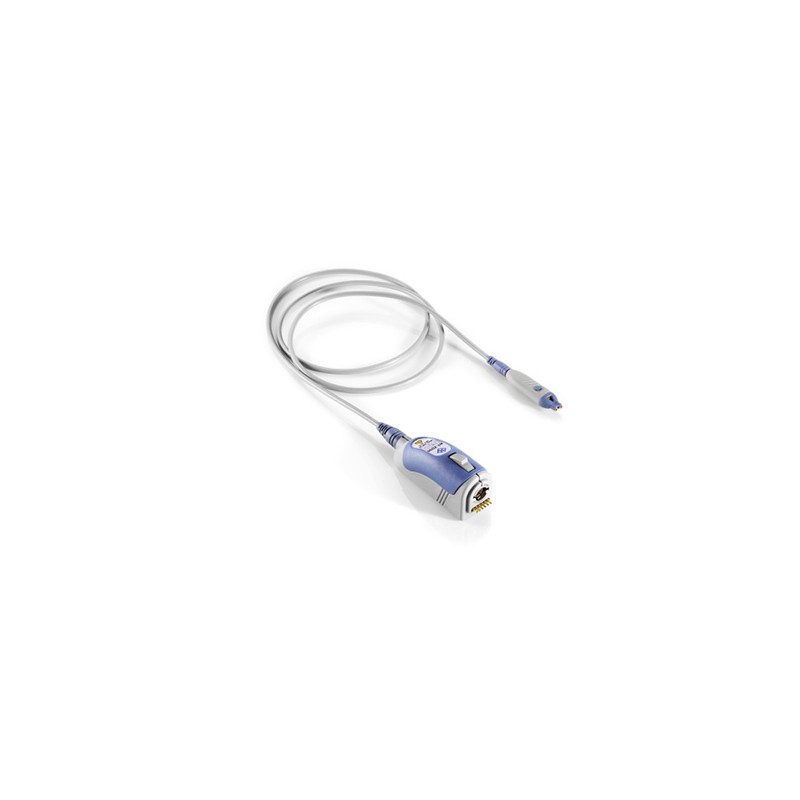

RT-ZD30 — Sonde active différentielle - 3 GHz

Sonde active différentielle - 3 GHz - RT-ZD30 ROHDE & SCHWARZ.

Une sonde différentielle permet l’observation à l’oscilloscope des tensions entre deux points d’un montage, même si aucun de ces deux points n’est relié à la terre. Elle offre ainsi la possibilité de diviser le signal observé par un facteur 10, 20, 50, 100, 200…

De plus, elle permet d’observer sur un oscilloscope, en toute sécurité, des tensions élevées.

Les sondes différentielles actives Rohde & Schwarz offrent une impédance d’entrée élevée et un faible bruit ajouté.

Le modèle RT-ZD30 couvre une gamme de fréquence allant jusqu’à 3 GHz.

CARACTÉRISTIQUES :

• Fréquence : 3 GHz.
• Tension max. : Entre les prises de signal : ± 5 V (compensation de décalage de ± 5 V), chaque prise de signal à la masse : ± 8 V (compensation de décalage de ± 22 V).
• Atténuation : 10:1.
• Impédance d’entrée : 1 MOhm || 0.6 pF.
