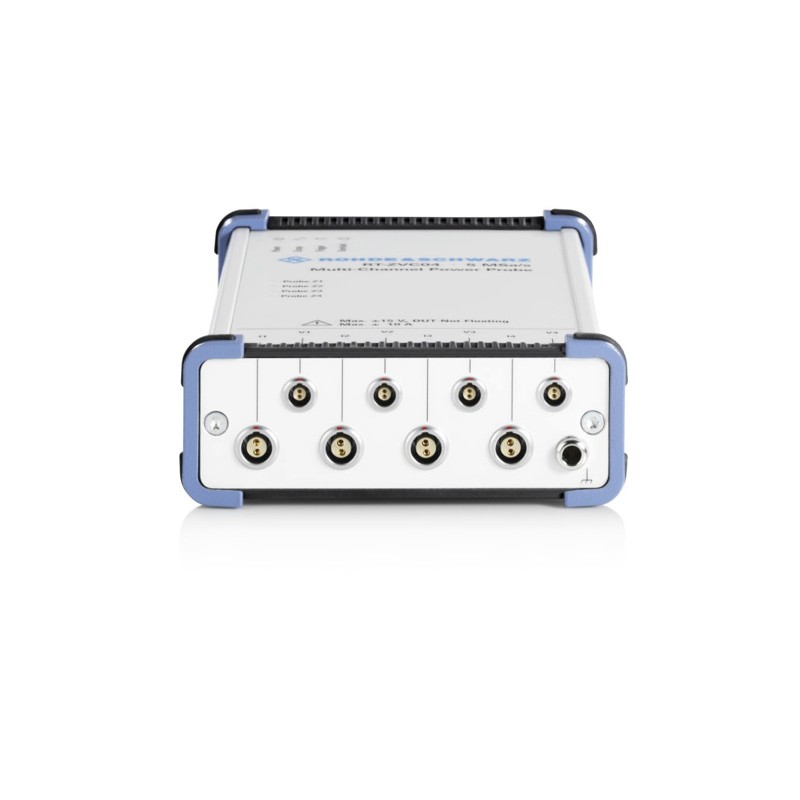

RT-ZVC04 — Sonde de puissance 4 voies, 1 MHz

La sonde RT-ZV04 de Rohde & Schwarz est une sonde de puissance 4 voies, à faible courant permettant de mesurer les consommation de vos objet connectés (IoT).

La sonde RT-ZV04 propose 4 voies de tension et 4 voies de courant.

Cette sonde contient un convertisseur A/N 18 bits pour chaque voie de mesure de courant ou de tension. Cela rend possible la mesure de courants très faibles de l’ordre des uA ou nA, ainsi que de pics élevés de courant jusqu’aux ampères, dans la gamme de mesure de courant sélectionnée sans devoir commuter.

Grâce à la bande passante de 1 MHz et à un taux d’échantillonnage de 5 Méch/s, même des impulsions de courants très brèves peuvent être capturées pour que la consommation de puissance réelle puisse être correctement déterminée.

Les valeurs de mesures peuvent être transférées via un oscilloscope Rohde & Schwarz.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Nombre de voies : 4 voies tension + 4 voies courant.
• Fréquence : 1 MHz.
• Gamme de Tension : ±15 V.
• Courant max. : 10 A.
• Taux d’échantillonnage : 5 Méch/s.
• Résolution : 18 bits ADC.
• Impédance d’entrée voie tension : 10 MOhms || 48 pF.
• Impédance d’entrée voie courant : 1 MOhms || shunt.

AUTRE MODÈLE :

• RT-ZVC02 : Sonde de puissance 2 voies, 1 MHz.
