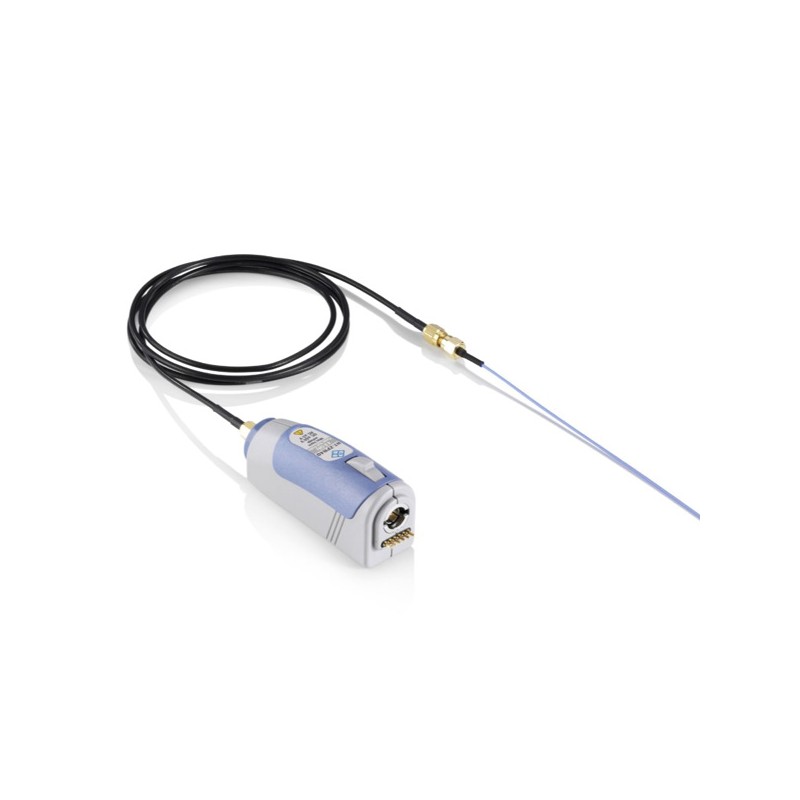

RT-ZPR40 — Sonde de rail d'alimentation 4 GHz

Sonde de rail d’alimentation 4 GHz - RT-ZPR40 Rodhe & Schwarz.

La sonde RT-ZPR40 de Rohde & Schwarz est notamment destinée aux mesures faibles bruits sur les alimentations « Power Rail » des cartes électroniques.

Cette sonde, dotée d´un voltmètre DC intégré qui permet une mesure en instantanée.

Elle présente une bande passante de 4 GHz et un facteur d’atténuation de 1:1.

La plage d´offset de ± 60 V permet, par la mesure de faibles signaux parasites, l’analyse de l’intégrité des signaux de puissance.

Les utilisateurs peuvent également observer en détail les faibles tensions parasites, via les outils proposés par les oscilloscopes de Rohde & Schwarz comme par exemple leur capacité d’analyse spectrale.

CARACTÉRISTIQUES :

• Fréquence : 4 GHz.
• Atténuation : 1:1.
• Tension DC : ±850 mV (+ plage offset).
• Plage offset : ±60 V.
• Impédance d’entrée DC : 50 kOhms.
• Impédance d’entrée AC : 50 Ohms.

AUTRE MODÈLE :

• RT-ZPR20 : Sonde de rail d’alimentation 2 GHz.
