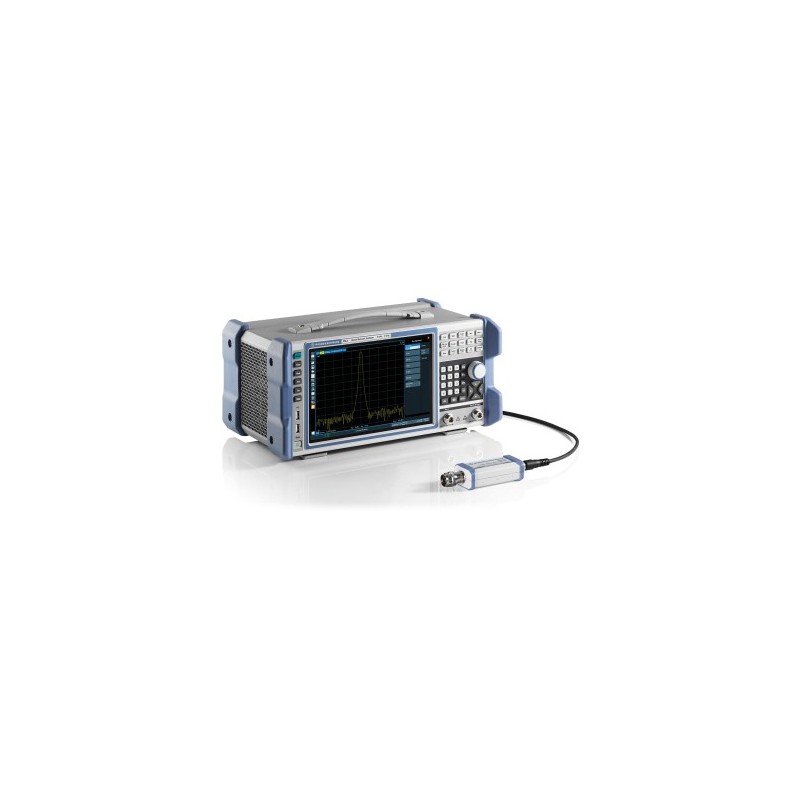

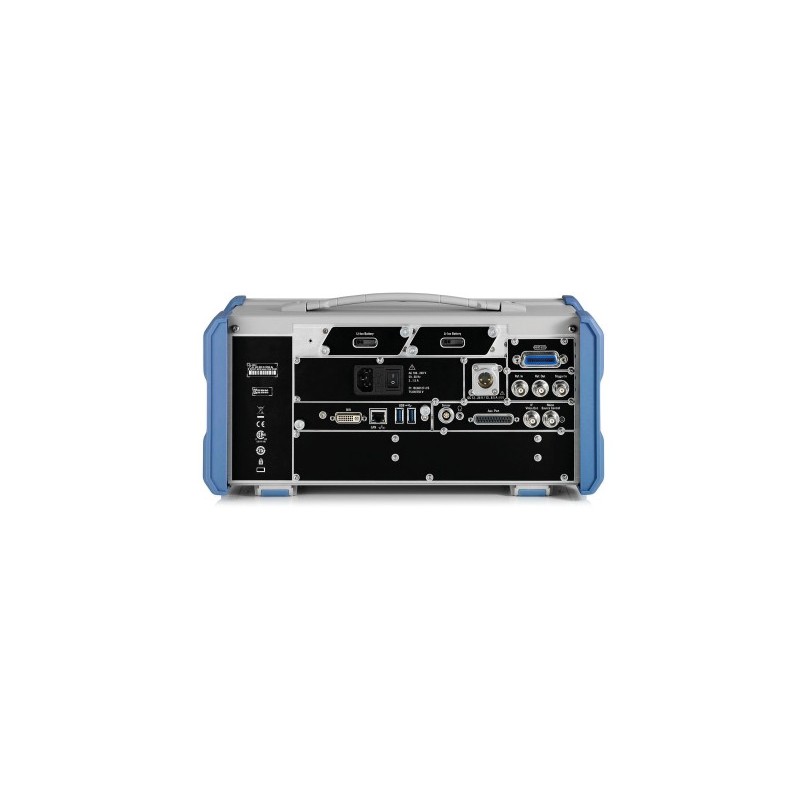

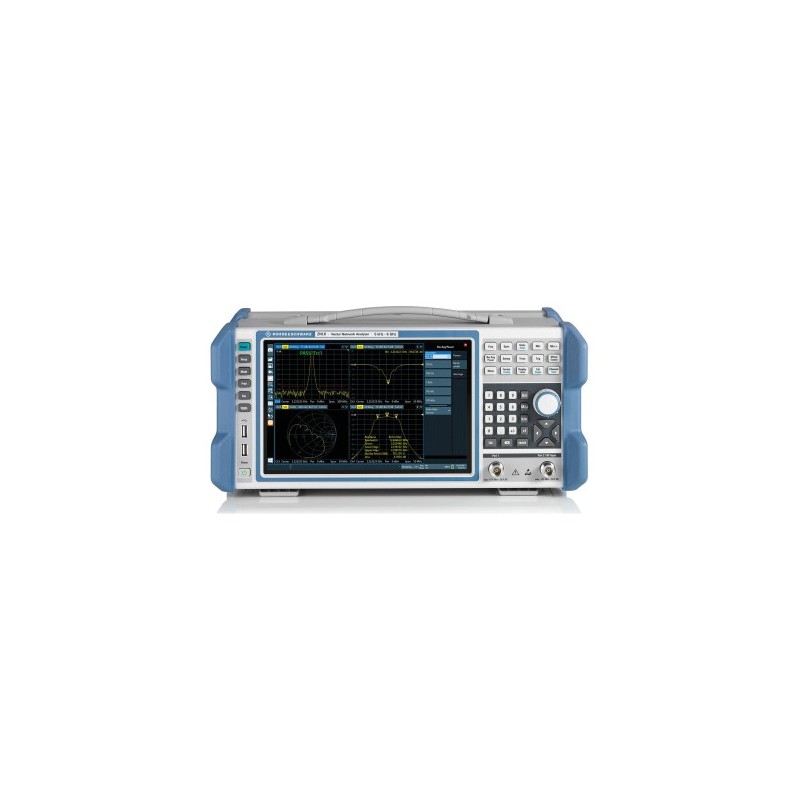

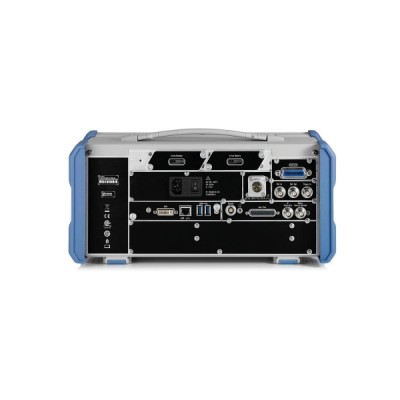

ZNL20 — Analyseur de réseau - 5 kHz à 20 GHz

Analyseur de réseau - 5 kHz à 20 GHz - ZNL20 ROHDE & SCHWARZ.

Avec le ZNL, Rohde & Schwarz dépasse ces attentes et en offre encore plus : l’analyse de réseaux vectoriels, l’analyse de spectre et les mesures de wattmètre sont unifiées dans un seul et même instrument compact, faisant de ce modèle un outil universel.

En version de base, le ZNL20 est un analyseur de réseau pourvu d’un kit de test à quatre récepteurs qui sert à mesurer les paramètres de dispersion (S), les amplitudes et les taux de forme d’onde dans la gamme de fréquence allant de 5 kHz à 20 GHz.

La dynamique supérieure à 120 dB, le niveau de sortie de –40 à 3 dBm avec l’option R3-ZNL20-B22 et le faible bruit de trace inférieur à 0,0025 dB eff. sont autant de caractéristiques conçues pour la mesure d’éléments passifs tels que les filtres.

Le ZNL20 présente la particularité de pouvoir être équipé d’une carte matérielle pour l’analyse de spectre ; cet appareil compact offre alors à la fois les fonctions d’analyse de réseau et de spectre. Grâce à cette mise en œuvre matérielle, les performances de l’analyse de spectre se rapprochent beaucoup de celles d’un pur analyseur de spectre.

Cet outil complet vous permet aussi selon sa configuration l’accès aux outils de localisation de défauts, l’analyse dans le domaine temporel, mais aussi l’analyse de modulation AM/FM/fM ou encore la mesure de puissance avec des sondes de mesure type NRP.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Gamme de fréquence : de 5 kHz à 20 GHz.
• Analyseur de réseau vectoriel à deux ports pour des mesures bidirectionnelles.
• Large gamme dynamique de typ. 130 dB.
• Plage de puissance de sortie : de –10 dBm à typ. + 3 dBm.
• Largeurs de bande de mesure : de 1 Hz à 500 kHz.
• Mesures rapides, soit 16,7 ms pour 401 points.
• Taille compacte et faible poids (6 kg à 8 kg).
• Batterie disponible en option.
• Système d’exploitation Windows 10.

AUTRES MODÈLES :

• ZNL3 : Analyseur de réseau - 5 kHz à 3 GHz.
• ZNL4 : Analyseur de réseau - 5 kHz à 4.5 GHz.
• ZNL6 : Analyseur de réseau - 5 kHz à 6 GHz.
• ZNL14 : Analyseur de réseau - 5 kHz à 14 GHz.
