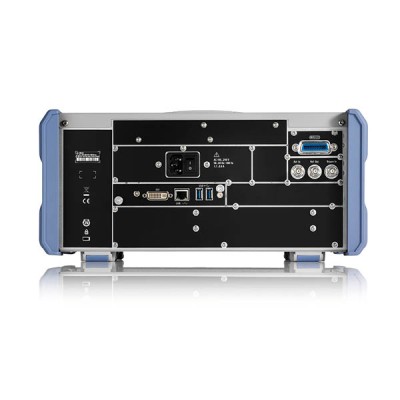

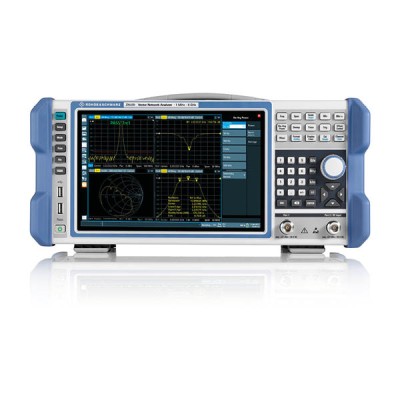

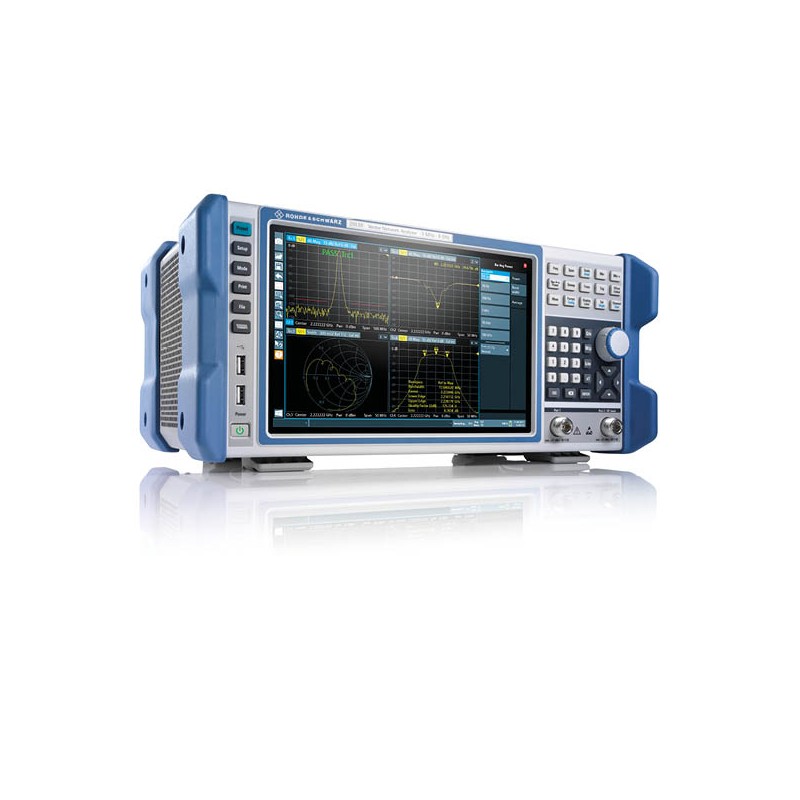

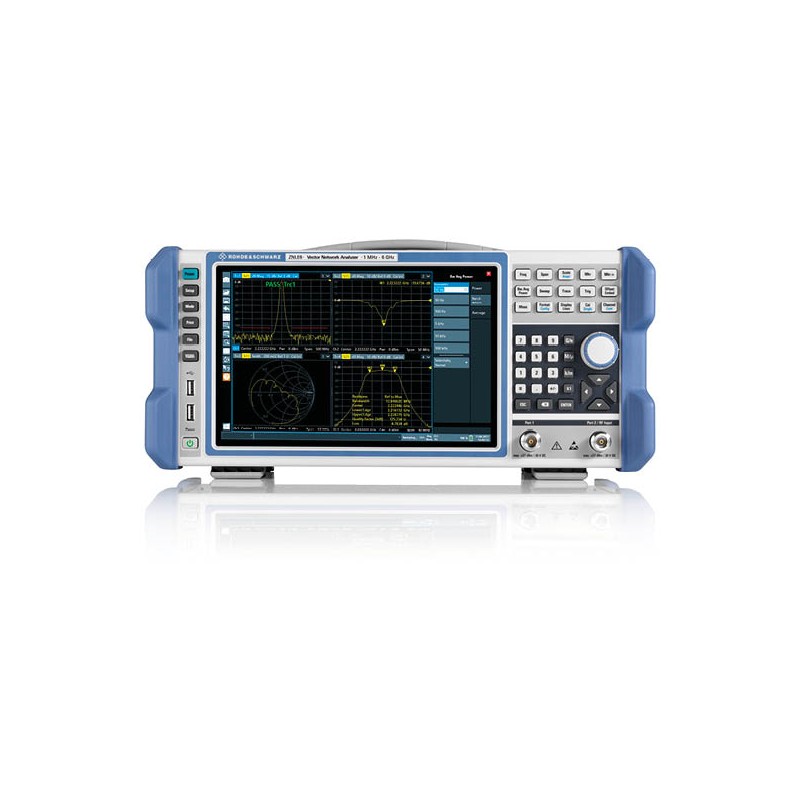

ZNLE4 — Analyseur de réseaux vectoriel 4.5 GHz

Analyseur de réseaux vectoriel 1 MHz - 4.5 GHz | ZNLE4 ROHDE & SCHWARZ.

La série R&S®ZNLE rend les mesures des analyseurs de réseaux vectoriels (VNA) aussi simples que ABC : simple à configurer, simple à calibrer, facilite la mesure. Une conception de haute qualité reconnue, une interface utilisateur innovante et sa taille compacte rendent le R&S®ZNLE idéal pour les applications VNA de base.

Le R&S®ZNLE est un analyseur de réseaux vectoriels deux ports qui peut être utilisé pour des mesures bidirectionnelles des paramètres S (S11, S21, S12 et S22) sur des composants passifs.

En tant qu’instrument autonome, le R&S®ZNLE ne nécessite pas de PC externe pour la configuration. Vous pouvez immédiatement commencer la mesure après avoir mis l’appareil sous tension.

Le R&S®ZNLE4 couvre la gamme de 1 MHz à 4,5 GHz, parfaitement adapté pour les tests de composants Wi-Fi, Bluetooth et applications sans fil modernes. Sa gamme étendue permet la caractérisation complète des systèmes 2,4 GHz et 5 GHz avec une excellente précision.

CARACTÉRISTIQUES :

• Gamme de fréquence : 1 MHz à 4,5 GHz (100 kHz à 4,5 GHz avec option B100).
• Nombre de ports : 2 ports, connecteurs N femelle, 50 Ohm.
• Gamme dynamique : > 110 dB (50 MHz - 4,5 GHz, IFBW 10 Hz, typique 120 dB).
• Points de mesure : 1 à 5001 points par trace.
• Bandes passantes : 1 Hz à 500 kHz (par pas 1/1,5/2/3/5/7).
• Vitesse de mesure : 9,6 ms (201 pts, 100 kHz IFBW, cal. 2 ports TOSM).
• Bruit de trace : < 0,005 dB RMS (typique 0,001 dB, IFBW 10 kHz).
• Puissance de sortie : -10 dBm à 0 dBm (typique jusqu’à +2 dBm).
• Incertitude transmission : 0,08 dB / 0,5° (0 à -40 dB, 100 kHz - 4,5 GHz).
• Incertitude réflexion : 0,14 dB / 0,9° (0 dB, 100 kHz - 4,5 GHz).
• Directivité (après cal.) : = 46 dB (100 kHz - 4,5 GHz).
• Affichage : Écran tactile WXGA 10,1" (1280 × 800 pixels).
• Interfaces : LAN, USB & GPIB (option).
• Dimensions (L×H×P) : 408 × 186 × 235 mm.
• Poids : 6 kg (environ).

AUTRES MODÈLES :

• ZNLE3 : Analyseur de réseaux vectoriel 1 MHz à 3 GHz.
• ZNLE6 : Analyseur de réseaux vectoriel 1 MHz à 6 GHz.
• ZNLE14 : Analyseur de réseaux vectoriel 1 MHz à 14 GHz.
• ZNLE18 : Analyseur de réseaux vectoriel 1 MHz à 18 GHz (avec over range jusqu’à 20 GHz).
