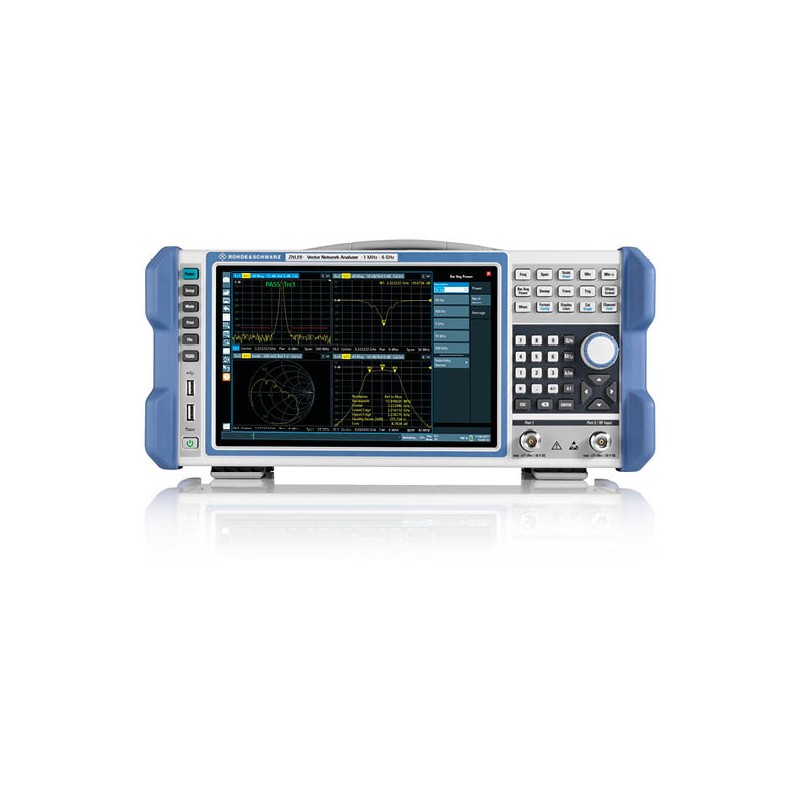

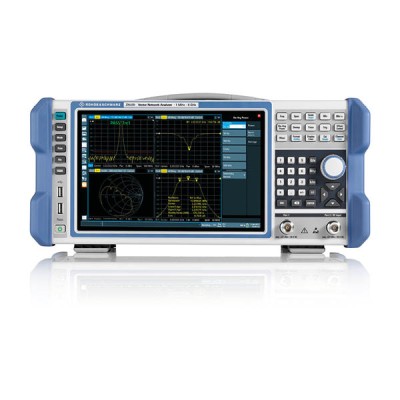

ZNLE14 — Analyseur de réseaux vectoriel 14 GHz

Analyseur de réseaux vectoriel 1 MHz-14 GHz | ZNLE14 ROHDE & SCHWARZ.

La série R&S®ZNLE rend les mesures des analyseurs de réseaux vectoriels (VNA) aussi simples que ABC : simple à configurer, simple à calibrer, facilite la mesure. Une conception de haute qualité reconnue, une interface utilisateur innovante et sa taille compacte rendent le R&S®ZNLE idéal pour les applications VNA de base.

Le R&S®ZNLE est un analyseur de réseaux vectoriels deux ports qui peut être utilisé pour des mesures bidirectionnelles des paramètres S (S11, S21, S12 et S22) sur des composants passifs.

En tant qu’instrument autonome, le R&S®ZNLE ne nécessite pas de PC externe pour la configuration. Vous pouvez immédiatement commencer la mesure après avoir mis l’appareil sous tension.

Le R&S®ZNLE14 étend la couverture jusqu’à 14 GHz, offrant une solution complète pour les applications micro-ondes, les systèmes radar, les communications par satellite en bande Ku et les circuits RF avancés. Performances élevées et précision dans une conception compacte.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Gamme de fréquence : 1 MHz à 14 GHz (100 kHz à 14 GHz avec option B100).
• Nombre de ports : 2 ports, connecteurs N femelle, 50 Ohm.
• Gamme dynamique : > 105 dB (50 MHz - 14 GHz, IFBW 10 Hz, typique 120 dB).
• Points de mesure : 1 à 5001 points par trace.
• Bandes passantes : 1 Hz à 500 kHz (par pas 1/1,5/2/3/5/7).
• Vitesse de mesure : 11,8 ms (201 pts, 100 kHz IFBW, cal. 2 ports TOSM).
• Bruit de trace : < 0,005 dB RMS (typique 0,001 dB, IFBW 10 kHz).
• Puissance de sortie : -10 dBm à 0 dBm (typique jusqu’à +2 dBm).
• Incertitude transmission : 0,08 dB / 0,7° (0 à -40 dB, 6 GHz - 14 GHz).
• Incertitude réflexion : 0,18 dB / 1,3° (0 dB, 10 GHz - 14 GHz).
• Directivité (après cal.) : = 46 dB (100 kHz - 10 GHz), = 42 dB (10 - 14 GHz).
• Affichage : Écran tactile WXGA 10,1" (1280 × 800 pixels).

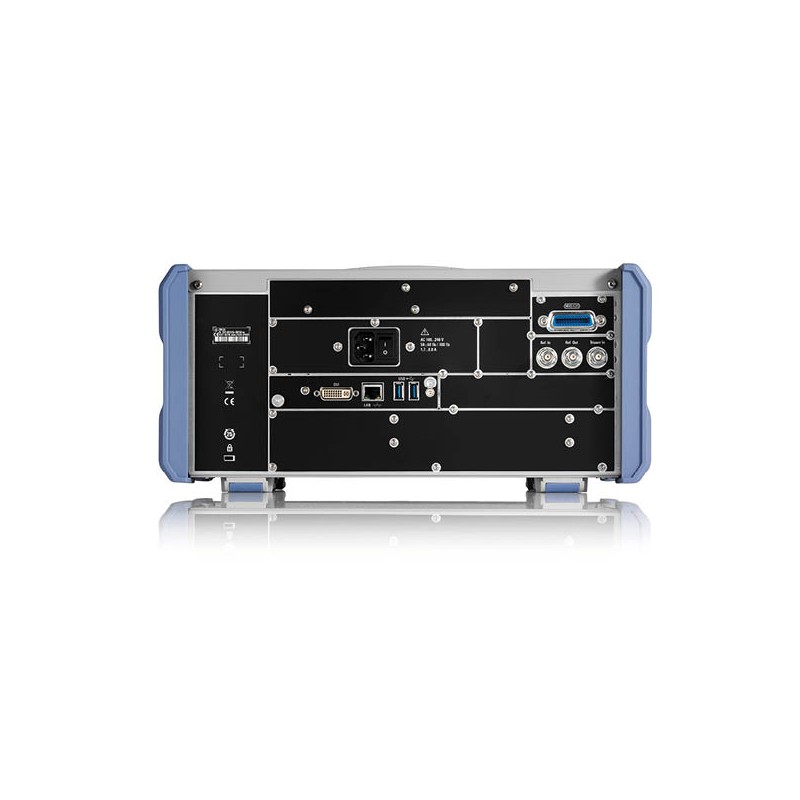

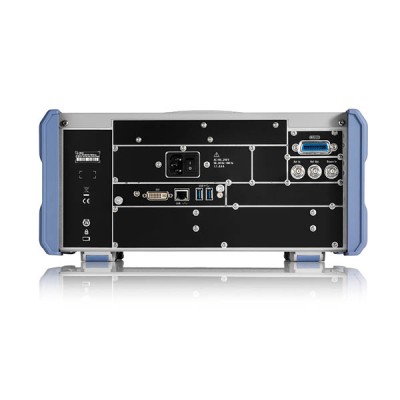

• Interfaces : LAN, USB & GPIB (option).
• Dimensions (L×H×P) : 408 × 186 × 235 mm.
• Poids : 6 kg (environ).

AUTRES MODÈLES :

• ZNLE3 : Analyseur de réseaux vectoriel 1 MHz à 3 GHz.
• ZNLE4 : Analyseur de réseaux vectoriel 1 MHz à 4.5 GHz.
• ZNLE6 : Analyseur de réseaux vectoriel 1 MHz à 6 GHz.
• ZNLE18 : Analyseur de réseaux vectoriel 1 MHz à 18 GHz (avec over range jusqu’à 20 GHz).
