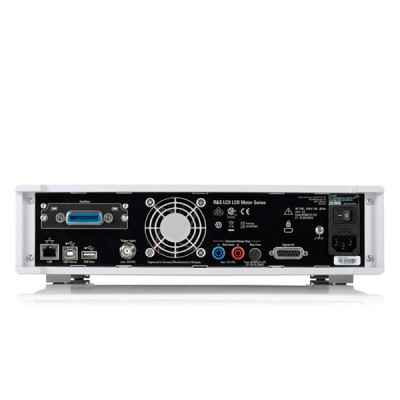

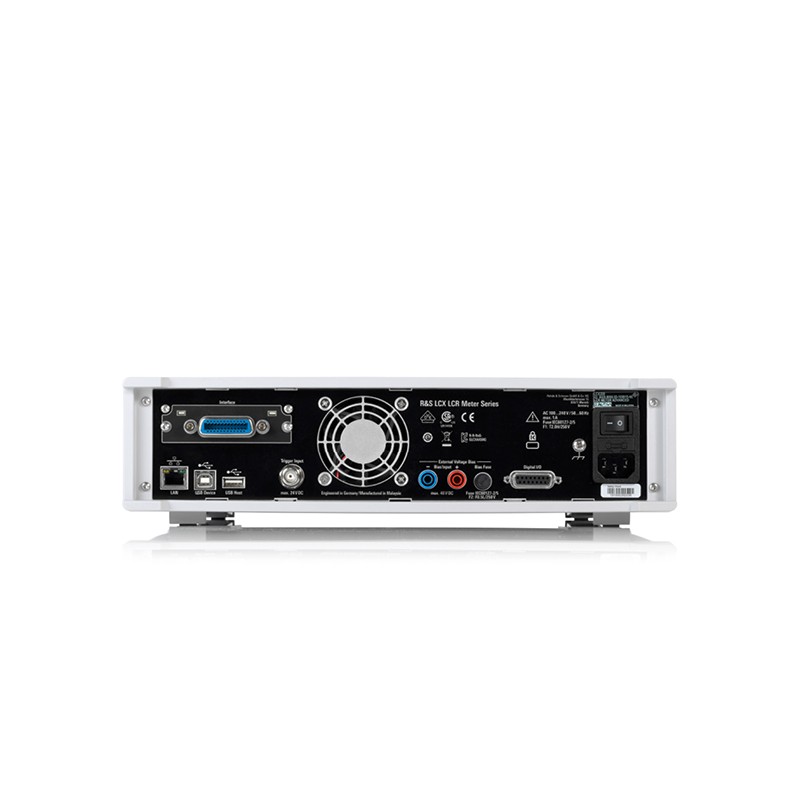

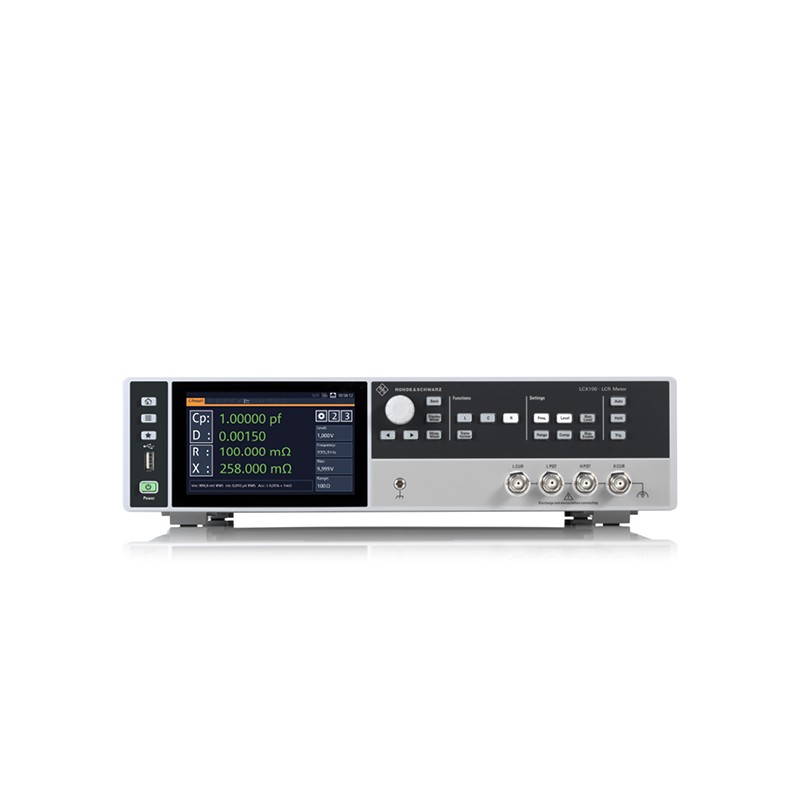

LCX100 — 4 Hz à 300 kHz

Pont RLC DC, 4 Hz à 300 kHz - LCX100 Rohde & Schwarz.

Les ponts RLC LCX Rohde & Schwarz sont polyvalents, extrêmement précis et réalisent les mesures très rapidement. Ils sont idéaux pour les applications exigeantes dans la recherche, le développement et la production. Deux modèles d’instruments et diverses options couvrent des applications avec une fréquence du signal de test jusqu’à 10 MHz. Des fonctions de polarisation (bias) interne et externe, des options d’analyseS complètes et des montages de test polyvalents étendent la large gamme des applications possibles. Le large écran tactile capacitif est l’élément central pour une utilisation moderne et intuitive des instruments, il permet un affichage graphique des résultats de mesure. Le pont RLC LCX100 couvre une gamme de fréquence s’étendant de DC, 4 Hz à 300 kHz.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Précision de base : 0,05 %.
• Fonctions de mesure Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Od, Or, B, M, N.
• Fréquences d’essai : DC, 4 Hz à 300 KHz.
• Trois vitesses de mesure sont disponibles :
• Rapide : = 15 ms.
• Intermédiaire : = 100 ms.
• Lente : = 500 ms.
• Mode parallèle et série.
• Fonction de tri de composants et ports E/S numériques (avec l’option LCX-K107).
• Fonctions d’analyses avancées (avec l’option LCX-K106).
• Courant et tension de bias programmables en standard jusqu’à 10 Volts.
• Fonctions bias étendues (avec l’option LCX-K108) étend la gamme d’applications jusqu’à 40 Volts.
• Mesure des paramètres du transformateur avec le cable (en option LCX-Z5).
• Câble de test Kelvin et adaptateur de test SMD à 4 bornes en option.
• Interfaces USB/LAN en standard & IEEE-488 (GPIB) en option (NG-B105).

AUTRE MODÈLE :

• LCX200 : Pont RLC DC, 4 Hz à 500 kHz (1 MHz/10 MHz en option).
