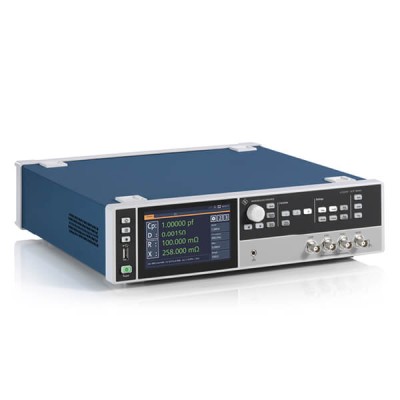

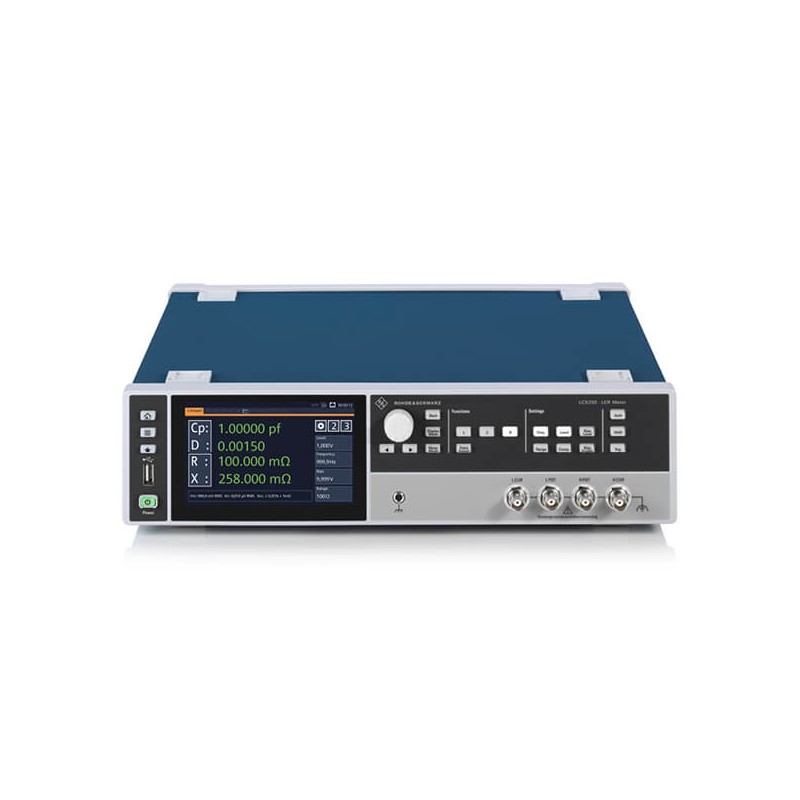

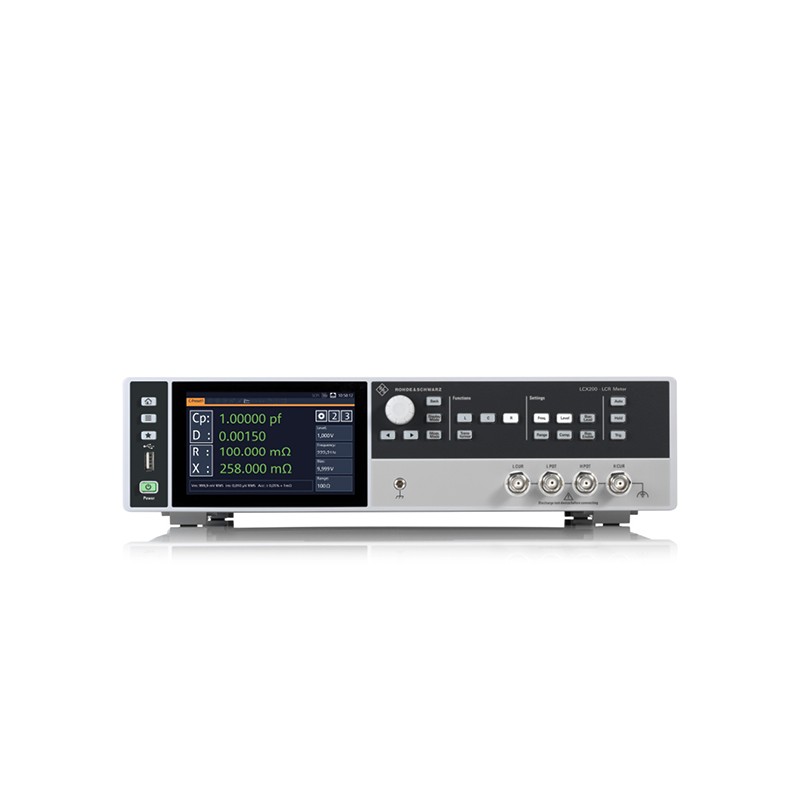

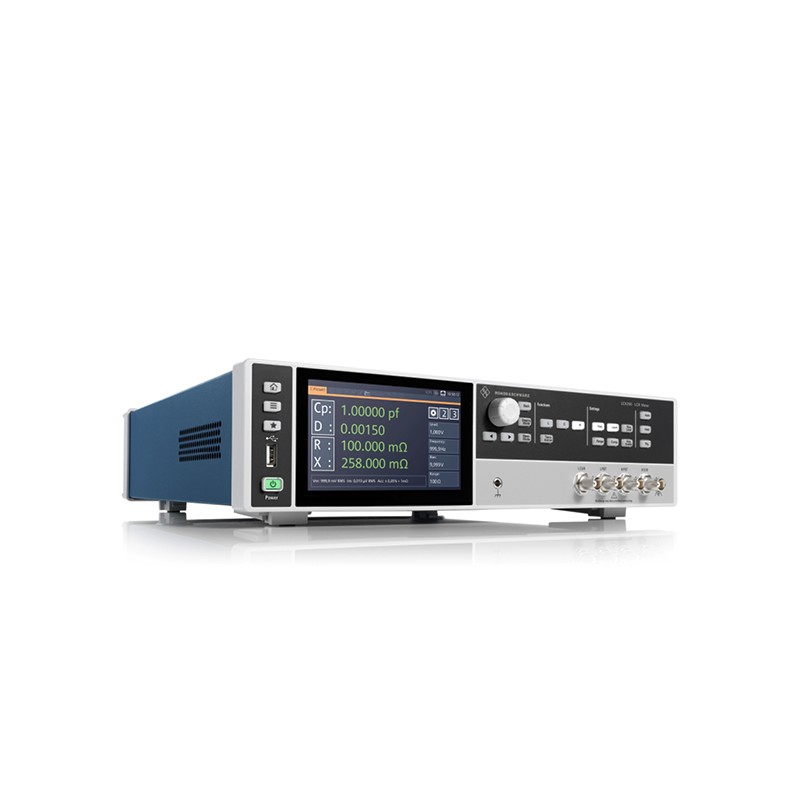

LCX200COM — Pont RLC - Package Complet - 4 Hz à 10 MHz

Pont RLC DC, 4 Hz à 10 MHz - LCX200 Rohde & Schwarz.

Les ponts RLC LCX Rohde & Schwarz sont polyvalents, extrêmement précis et réalisent les mesures très rapidement. Ils sont idéaux pour les applications exigeantes dans la recherche, le développement et la production.

Ce package inclus les options suivantes :

• LCX-K210 : Extansion de bande passante à 10 MHz.
• LCX-K106 : Fonctions d’analyses avancées.
• LCX-K107 : Fonction de tri de composants et ports E/S numériques.
• LCX-K108 : Fonctions bias étendues.

Des fonctions de polarisation (bias) interne et externe, des options d’analyses complètes et des montages de test polyvalents étendent la large gamme des applications possibles. Le large écran tactile capacitif est l’élément central pour une utilisation moderne et intuitive des instruments, il permet un affichage graphique des résultats de mesure.

CARACTÉRISTIQUES :

• Précision de base : 0,05 %.
• Fonctions de mesure Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Od, Or, B, M, N.
• Fréquences d’essai : DC, 4 Hz à 10 MHz.
• Trois vitesses de mesure sont disponibles :
• > Rapide : = 15 ms.
• > Intermédiaire : = 100 ms.
• > Lente : = 500 ms.
• Mode parallèle et série.
• Fonction de tri de composants et ports E/S numériques.
• Fonctions d’analyses avancées.
• Courant et tension de bias programmables en standard jusqu’à 10 Volts.
• Fonctions bias étendues étend la gamme d’applications jusqu’à 40 Volts.
• Mesure des paramètres du transformateur avec le cable en option LCX-Z5.
• Câble de test Kelvin et adaptateur de test SMD à 4 bornes en option.

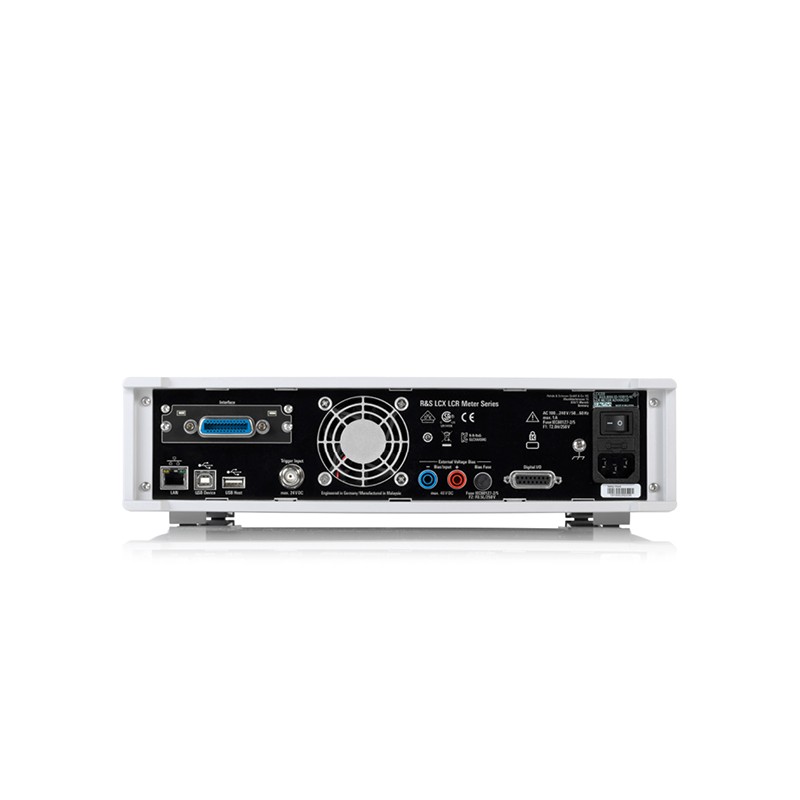

• Interfaces USB / LAN en standard.

AUTRE MODÈLE :

• LCX100 : Pont RLC DC, 4 Hz à 300 kHz (1 MHz/10 MHz en option).
