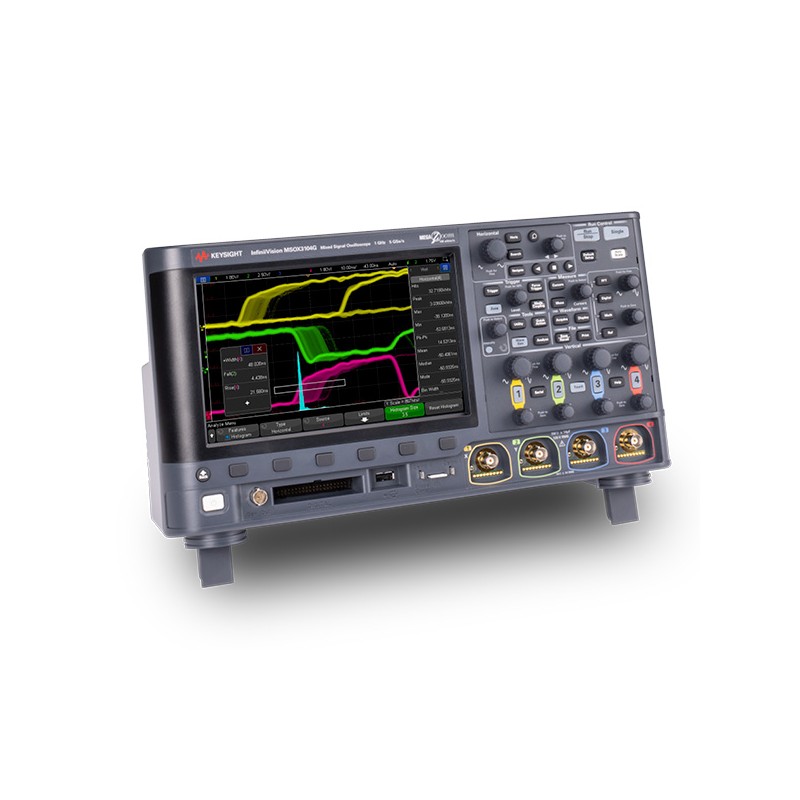

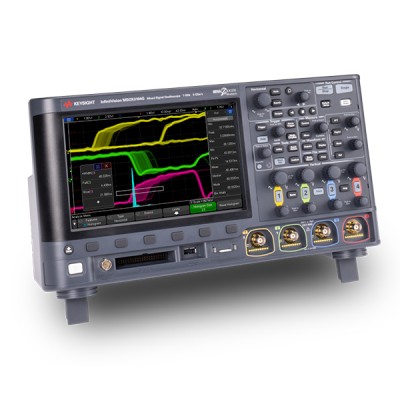

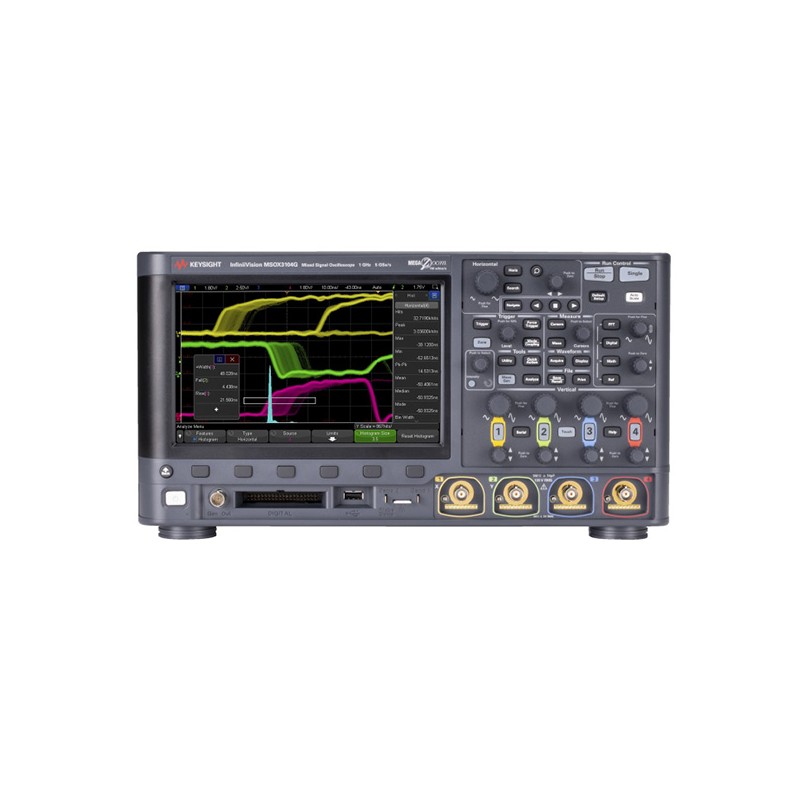

DSOX3032G — Oscilloscope digital InfiniiVision - 2 voies analogiques - 350 MHz

Oscilloscope numérique 2 voies analogiques, 350 MHz - DSOX3032G Keysight Technologies.

L’oscilloscope DSOX3032G avec une bande passante de 350 MHz offre une technologie haut de gamme dans un petit format. Avec une interface utilisateur tactile intuitive, un taux de mise à jour des formes d’onde à la pointe de l’industrie, un déclencheur de zone et 8 nouvelles fonctions standard, vous pouvez capturer et isoler les bugs et anomalies insaisissables, ce qui n’est pas possible avec d’autres oscilloscopes.

Tous les modèles sont dotés de fonctions standard pour lesquelles vous vous attendez généralement à payer un supplément, notamment :

• Des bus série puissants de déclenchement et de décodage, notamment I2C, SPI, UART/RS232/RS485, I2S et USB-PD.
• Tests de masque et de limite de mesure haute performance activés en matériel.
• Analyse de la réponse en fréquence (diagrammes de Bode).
• Histogrammes de formes d’onde et de mesures.
• Générateur de formes d’onde fonctionnelles & arbitraires intégrées.
• Analyse vidéo HDTV.

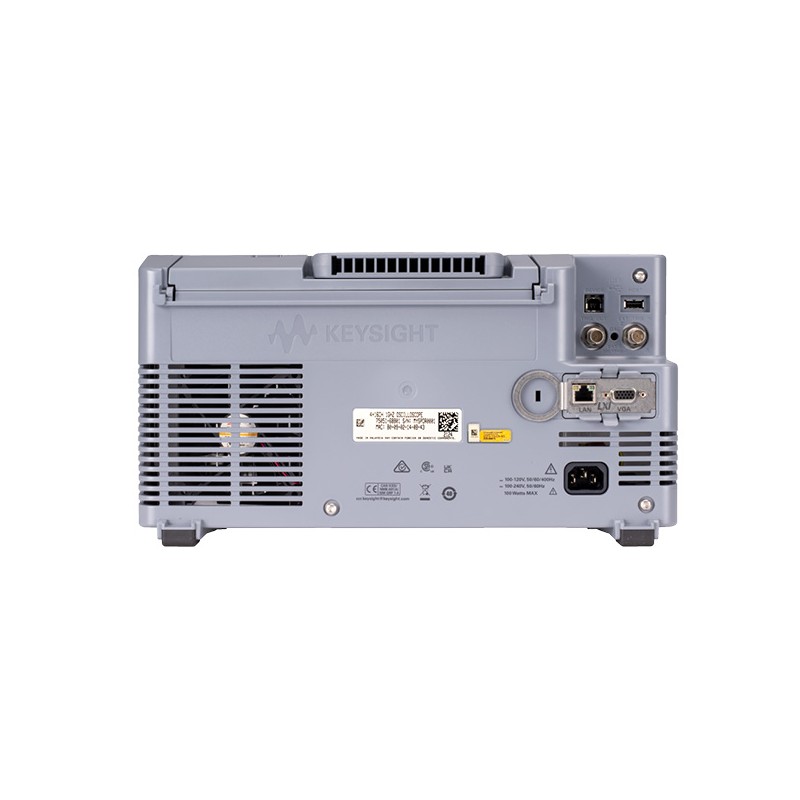

• Communication LAN/VGA I/O.
• Logiciel d’oscilloscope PathWave BenchVue pour le contrôle, l’automatisation et l’analyse hors ligne.

CARACTÉRISTIQUES :

• Nombre de voies : 2.
• Bande passante : 350 MHz.
• Temps de montée : = 3.5 ns.
• Fréquence d’échantillonnage maximale : 5 GSa/s demi-canaux, 2,5 GSa/s tous canaux.
• Profondeur maximale de la mémoire : 4 Mpts demi-canaux, 2 Mpts tous canaux.
• Taille et type d’écran : 8.5 pouces à écran tactile capacitif et gestuel.
• Limites de la bande passante matérielle : > 1,000,000 forme d’ondes par seconde.
• Couplage d’entrée : environ 20 MHz (selectionnable).
• Impédance d’entrée Selectionable : 1 MO ± 1 % (14 pF), 50 O ± 1.5 %.
• Plage de sensibilité d’entrée : 1 mV/div à 5 V/div 2 (1 MO and 50 O).
• Résolution verticale : 8 bits (la résolution de mesure est de 12 bits avec le calcul de la moyenne).
• Tension d’entrée maximale : 125 Vrms ; 190 Vpk.

La technologie des sondes permet de tester des tensions plus élevées. Par exemple, la sonde N2843A 10:1 incluse prend en charge les tests jusqu’à 300 Vrms. N’utilisez cet instrument que pour des mesures relevant de la catégorie de mesure spécifiée (pas pour CAT II, III, IV). Aucune surtension transitoire n’est autorisée.

• Précision verticale DC : ± [précision du gain vertical DC + précision du décalage vertical DC + 0,25 % de la pleine échelle].
• Précision du gain vertical DC : ± 2.0 % full scale.
• Précision du décalage vertical DC : ± 0.1 div ± 2 mV ± 1 % of offset setting.
• Isolation canal à canal : > 100:1 from DC to maximum specified bandwidth of each model (measured with same V/div and coupling on channels).
• Plage de décalage : ± 2 V (1 mV/div to 200 mV/div).

Inclus en standard :

Sondes passives : N2843A, 500 MHz, atténuation 10:1, 1 MO // 11 pF (1 par canal).

WaveGen Générateur de formes d’ondes fonctionnelles/arbitraires 20 MHz.

Analyse des bus série embarqués : I2C, SPI, UART/RS232/485, I2S, USB-PD.

Analyse : Test de limite de masque, test de limite de mesure, analyse de réponse en fréquence (diagrammes de Bode), histogrammes de forme d’onde, histogrammes de mesure, DVM, compteur et totalisateur à 8 chiffres, analyse vidéo améliorée HDTV.

Effacement sécurisé.

Prise en charge de la langue de l’interface GUI : Anglais, japonais, chinois simplifié, chinois traditionnel, coréen, allemand, français, espagnol, russe, portugais, italien, polonais, tchèque, thaï et turc.

Aide intégrée : anglais, japonais, chinois simplifié, chinois traditionnel, coréen, allemand, français, espagnol, russe, portugais, italien, polonais et thaï.

Cordon d’alimentation localisé.

Copie électronique du certificat d’étalonnage.

AUTRES MODÈLES :

• DSOX3012G : Oscilloscope 2 voies, 100 MHz.
• DSOX3014G : Oscilloscope 4 voies, 100 MHz.

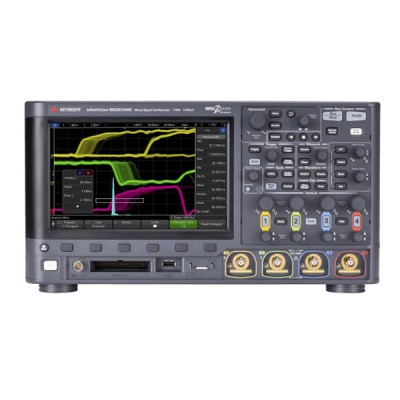

• DSOX3022G : Oscilloscope 2 voies, 200 MHz.
• DSOX3024G : Oscilloscope 4 voies, 200 MHz.
• DSOX3034G : Oscilloscope 4 voies, 350 MHz.
• DSOX3052G : Oscilloscope 2 voies, 500 MHz.
• DSOX3054G : Oscilloscope 4 voies, 500 MHz.
• DSOX3102G : Oscilloscope 2 voies, 1 GHz.
• DSOX3104G : Oscilloscope 4 voies, 1 GHz.
