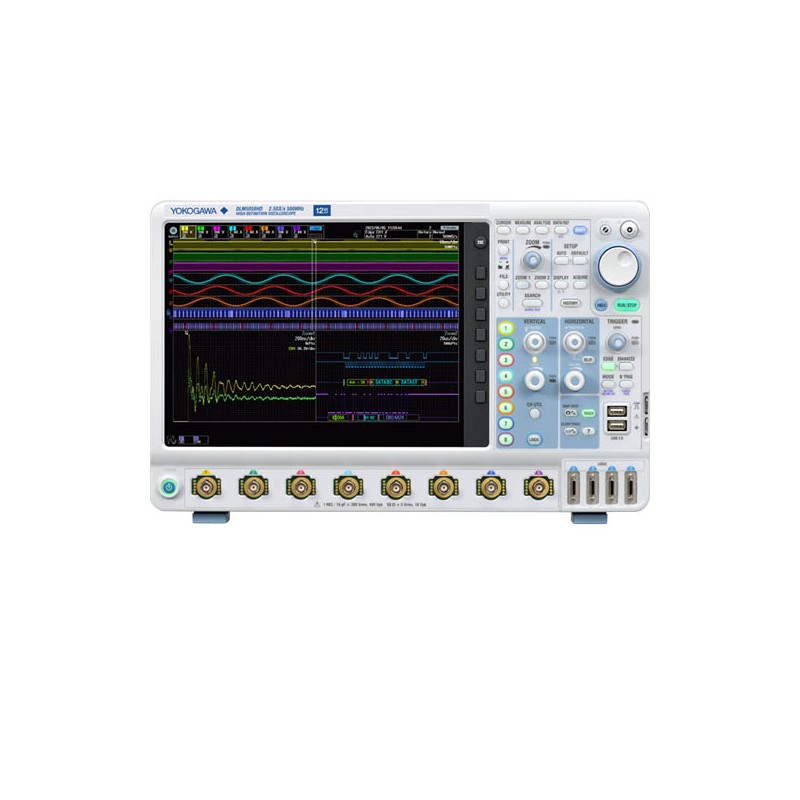

Série DLM5000HD — Oscilloscopes 8 voies 350 MHz et 500 MHz

Oscilloscopes 8 voies 350 MHz et 500 MHz - Série DLM5000HD Yokogawa.

Idéal pour une utilisation quotidienne par les ingénieurs.

L’oscilloscope haute définition de la série DLM5000HD est le dernier né dans la gamme d’oscilloscopes Yokogawa Test & Measurement qui vous emmène au-delà de 8 voies.

L’adaptabilité est essentielle au développement de technologies dans les semi-conducteurs de puissance et la mécatronique.

Conçu pour être extrêmement polyvalent et personnalisable, le DLM5000HD répond aux besoins les plus exigeants des différentes industries comme les véhicules électriques, le contrôle moteur et la conception de système électronique à faible consommation.

Avec une haute résolution jusqu’à 16 bits, la meilleure vitesse de démarrage de sa catégorie, la capacité à prendre en charge des mesures jusqu’à 16 voies, une immunité élevée au bruit pour les environnements difficiles, et bien plus encore, la série DLM5000HD à 4 et 8 voies permet une navigation facile à travers une multitude de fonctionnalités d’analyse.

La configuration automatique des bus série en font un outil indispensable pour les ingénieurs et chercheurs de l’industrie automobile.

Pour concevoir des moteurs électriques performants et fiables, un grand nombre de voies sont nécessaires. Fondé sur des composants de puissance modernes, le développement de ces moteurs requière un grand nombre de voies ainsi qu’une vitesse d’échantillonnage élevée. Ces mesures imposent souvent plus de 4 voies de mesure. Le DLM5000H dispose de 8 vraies voies analogiques, et offre aux ingénieurs d’aujourd’hui les outils dont ils ont besoin pour réaliser des mesures simples et précises.

La nouvelle fonctionnalité DLMSync permet de synchroniser deux DLM5000HD et d’étendre le nombre de voies d’analyse pour collecter encore plus d’informations sur les caractéristiques et le comportement des systèmes électroniques.

Le DLM5000HD peut être utilisé comme un oscilloscope mixte à 8 voies analogiques et 16 voies logiques, avec toutes les voies actives simultanément. L’option /L4 permet d’étendre le nombre de voies logiques de 16 à 32.

CARACTÉRISTIQUES :

• Tension : 300 Vrms.
• Echantillonnage : 2,5Géchs/s.
• Mémoire : jusqu’à 1 Gpts.
• Nombre de voies : 4 ou 8.
• Décodage des bus UART, IC, SPI, CAN FD, LIN, SENT, CXPI.
• Analyse de puissance.
• Interface Ethernet Gigabit et USB 3.0.

MODÈLES DISPONIBLES :

• DLM5034HD : 4 voies analogiques + 16 voies logiques à 350 MHz.
• DLM5038HD : 8 voies analogiques + 16 voies logiques à 350 MHz.
• DLM5054HD : 4 voies analogiques + 16 voies logiques à 500 MHz.
• DLM5058HD : 8 voies analogiques + 16 voies logiques à 500 MHz.
