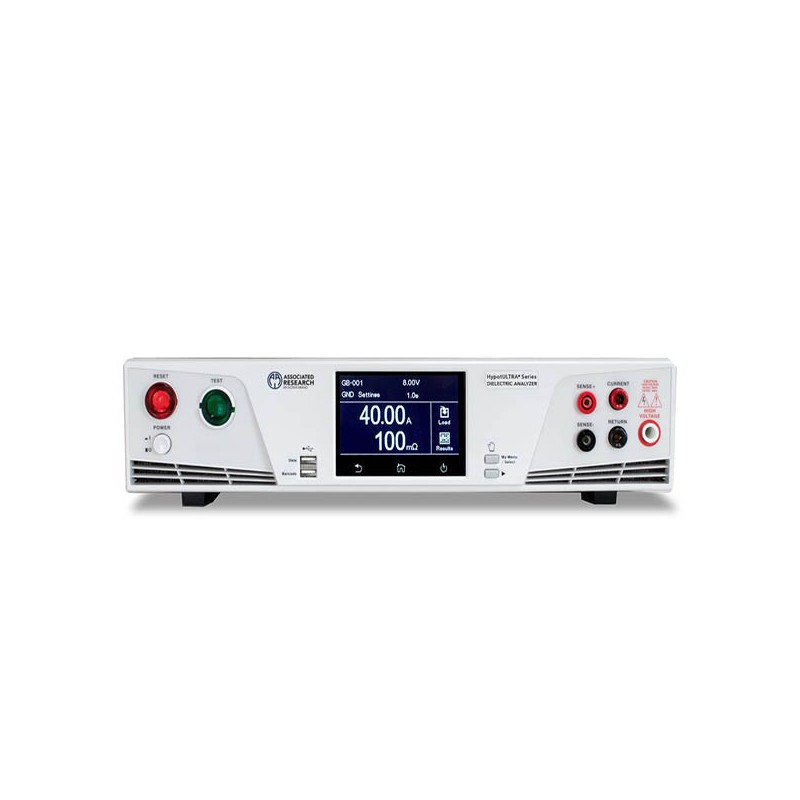

HypotULTRA 7804 — Diélectrimètre AC/DC - Continuité de masse - Ground Bond 40A

Diélectrimètre AC/DC - Continuité de masse - HypotULTRA 7804 ASSOCIATED RESEARCH.

Ajouter aux favoris

Ce produit est proposé sur devis. Nos ingénieurs vous répondent sous 48 h.

request_quote Demander un devis

Diélectrimètre AC/DC - Continuité de masse - HypotULTRA 7804 ASSOCIATED RESEARCH.

Le diélectrimètre AC/DC HypotULTRA 7804 d’Associated Research est un testeur de sécurité électrique destiné aux applications de laboratoire et de production. Il regroupe quatre fonctions de test : rigidité diélectrique AC jusqu’à 5 kVAC, rigidité diélectrique DC jusqu’à 6 kVDC, continuité de terre et mesure de résistance d’isolement jusqu’à 200 GΩ. Il intègre également une fonction de test de continuité de masse (Ground Bond) avec un courant réglable jusqu’à 40 A AC, permettant de vérifier la qualité des connexions de terre des équipements électriques.

Conçu pour faciliter les contrôles de sécurité électrique et améliorer la productivité en environnement industriel, il dispose d’un écran tactile intuitif, d’une interface USB et d’une interface RS-232 en standard. Des interfaces Ethernet et GPIB sont disponibles en option. Le stockage embarqué permet de conserver jusqu’à 100 000 résultats de test et de gérer des séquences d’essais afin de faciliter la traçabilité des contrôles.

Il intègre également plusieurs fonctionnalités destinées à optimiser les essais. ProVOLT® permet de programmer plusieurs paliers de tension lors des tests de rigidité diélectrique, tandis que SmartGFI® contribue à la protection de l’opérateur en détectant les courants de fuite excessifs. Le diélectrimètre HypotULTRA 7804 constitue ainsi une solution polyvalente pour les fabricants souhaitant regrouper plusieurs contrôles de sécurité électrique au sein d’un même instrument.

La série HypotULTRA 78XX d’Associated Research se compose de 5 testeurs de rigidité diélectrique :

  • 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
  • 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
  • 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
  • 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
  • 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
  • Interfaces disponibles en standard : USB/RS232/LAN ou GPIB.

CARACTÉRISTIQUES :

  • Écran tactile couleur.
  • Affichage instructions opérateur.
  • Protections des personnes, différentiel automatique.
  • Mémoire intégrée avec transfert des programmes et des données sur clé USB.
  • Logiciel de pilotage PC en option (Autoware 3).
  • Multi-Langues (dont le français).
  • Compatible lecteur de code barre, adapté au monde de la production (batch mode).
  • Sauvegarde jusqu’à 2000 étapes de tests, 100 000 résultats pouvant être sauvegardés.
  • Verrouillage de sécurité à distance (interlock).
  • Personnalisation de l’interface-utilisateur.
  • Option 400/800 Hz (unique sur le marché).
  • Pilotage intuitif de scanners multivoies.
  • Test de rigidité électrique DC en polarité négative ou positive.
  • Compatible avec nos scanners de la famille SC6540XX (jusqu’à 80 voies de générations et mesures).
  • Encombrement : 2.
  • Garantie : 5 ans.

AUTRES MODÈLES :

  • HypotULTRA 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
  • HYPHypotULTRA 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
  • HypotULTRA 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
  • HypotULTRA 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.

NORMES :

  • Datacenter et câblage structuré : ANSI/TIA-568, ISO/IEC 11801, IEC 61156, UL 444, UL 758, IEC 60512.
  • Câblage électrique général et appareils : IEC 60227/60502, UL 486A/B, UL 62.
  • Assemblage de câbles et faisceaux : IPC/WHMA-A-620.
  • Automobile, VE et batterie : ISO 6722/19642, LV 123/124, SAE J1654/J1128.

HypotULTRA 7804

Fiche technique

Courant de fuite
Non
Résistance d'isolement
Oui
Continuité de masse
Oui
Ground bond
Oui
Diélectrimètre DC
Oui
Diélectrimètre AC
Oui
