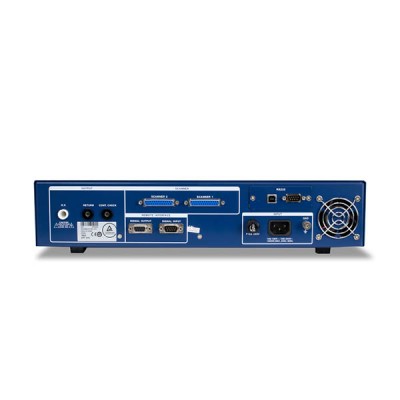

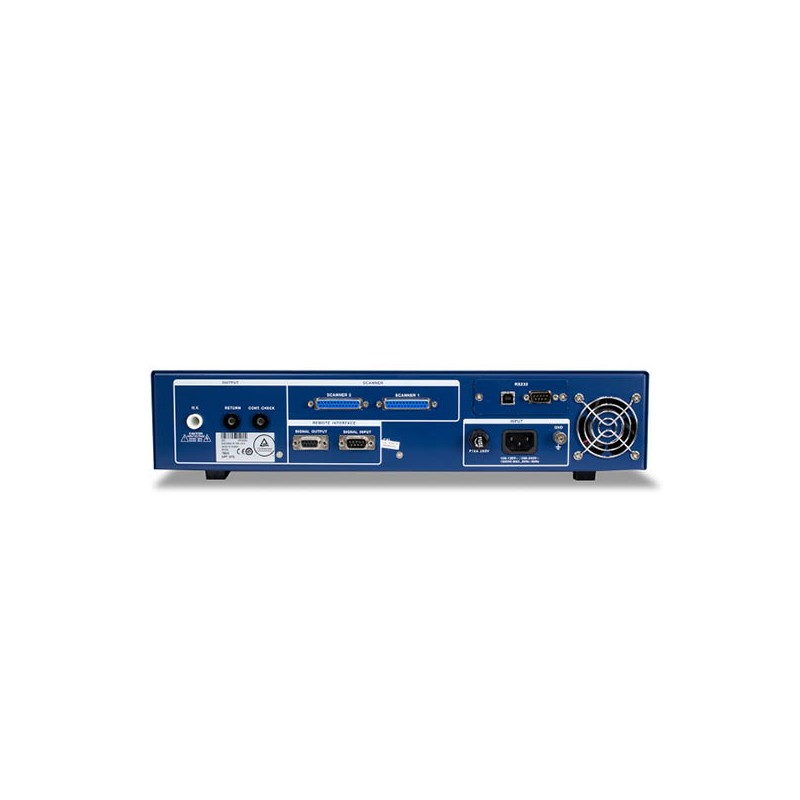

HypotULTRA 7800 — Diélectrimètre AC/DC Continuité de terre Mégohmètre

Diélectrimètre AC/DC Continuité de terre Mégohm - HypotULTRA 7800 ASSOCIATED RESEARCH

Le modèle HypotULTRA 7800 d’Associated Research est un testeur de sécurité électrique 4-en-1 conçu pour les applications de laboratoire et de production. Il regroupe quatre fonctions de test : rigidité diélectrique AC jusqu’à 500 VA, rigidité diélectrique DC, continuité de terre jusqu’à 40 A AC et résistance d’isolement jusqu’à 200 GΩ. Il convient notamment aux applications exigeant un contrôle rigoureux de l’isolation électrique, telles que les faisceaux de câbles, les connecteurs et le câblage aéronautique.

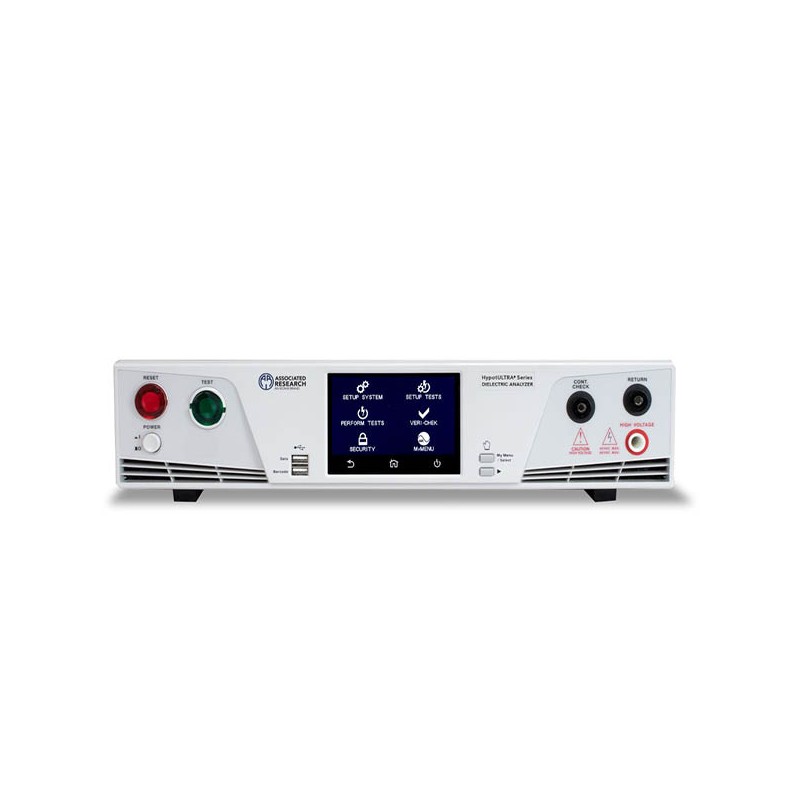

Son écran tactile intuitif, ses interfaces de communication et ses fonctions de stockage facilitent la configuration des essais et la traçabilité des résultats. L’instrument permet d’enregistrer jusqu’à 10 000 résultats en mémoire interne et d’importer des fichiers de test via une clé USB. La connexion directe à un lecteur de codes-barres permet d’associer chaque équipement testé à sa séquence de test et aux données correspondantes, simplifiant ainsi le suivi des contrôles en production.

Il intègre également plusieurs fonctionnalités destinées à optimiser les essais. ProVOLT® automatise la variation de la tension de sortie entre les étapes d’un test de rigidité diélectrique, tandis que SmartGFI® détecte les courants de fuite excessifs afin de contribuer à la protection de l’opérateur. Pour les applications multipoints, un scanner interne optionnel permet d’effectuer des tests séquentiels de rigidité diélectrique ou de continuité de terre. Le scanner modulaire SC6540 offre quant à lui des possibilités d’extension pour les environnements de production à haut débit. Enfin, la fonction Negative DC Hipot permet de réaliser des essais de tenue diélectrique en courant continu avec une polarité négative, afin de tester l’isolation dans les deux polarités lorsque le protocole l’exige.

La série HypotULTRA 78XX d’Associated Research se compose de 5 testeurs de rigidité diélectrique :

• 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
• 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• Interfaces disponibles en standard : USB/RS232/LAN ou GPIB.

CARACTÉRISTIQUES :

• Capacités de test :
• >Hipot AC 500 VA.
• >Hipot DC.
• >Continuité de terre.
• >Résistance d’isolement.

SPÉCIFICATIONS DE TEST :

>Hipot AC :

• Tension de sortie = De 0 à 5000 VAC.
• Courant de fuite limite = jusqu’à 100 mA.
• Fréquence de sortie = 50 / 60 Hz.

>Hipot DC :

• Sortie de tension = De 0 à 6000 VDC.
• Courant de fuite limite = jusqu’à 10 000 µA.
• Ondulation DC = 4 % RMS Ondulation à 6 KVDC @ 20 mA, charge résistive.
• Continuité de terre :
• Courant de sortie DC = De 0.001 A à 1 ADC.
• Gamme de résistance = jusqu’à 10 Ohm.
• La résistance d’isolement :
• Tension de sortie : De 10 à 6000 VDC.
• Gamme de résistance = De 0,1 MΩ à 200 GΩ.

>Sécurité :

• Verrouillage de sécurité.
• SmartGFI®.

>Productivité :

• Détection d’arc.
• Cal Alert®.
• FailCHEK®.
• Ramp-HI®.
• Charge-LO®.
• Écran tactile.
• Interface utilisateur multilingue.
• Transfert de données.
• Capacité de code à barres.
• ProVOLT®.
• Test Mémoires.
• Autoware3.
• Interface : RS-232, USB, GPIB, PLC E / S.
• Garantie : Garantie standard de 3 ans.
• Conformité aux tests de production.

>Dans la boite :

• Instrument HypotMAX.
• Connecteur de verrouillage mâle.
• Câble d’alimentation d’entrée USA.
• Fil à haute tension 5 FT.
• Retour Lead 5 FT (x2).
• Universal US.
• Nema L5-20.
• Nema L6-20.
• Cable USB.
• Support de montage en rack 2U.
• Poignée de montage en rack 2U.
• Vis de poignée de montage en rack.
• Fusible.
• Dimensions de l’instrument : 430 x 88,1 x 400 mm.
• Poids : 20,4 kg.
• Garantie : 5 ans.

OPTIONS :

• OPT 07 - Carte de port d’imprimante.
• OPT 08 - Carte GPIB.
• OPT 09 – Carte Ethernet.
• OPT12 – DCW Négatif.

AUTRES MODÈLES :

• HypotULTRA 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• HypotULTRA 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• HypotULTRA 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
• HypotULTRA 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.

NORMES :

• Datacenter et câblage structuré : ANSI/TIA-568, ISO/IEC 11801, IEC 61156, UL 444, UL 758, IEC 60512.
• Câblage électrique général et appareils : IEC 60227/60502, UL 486A/B, UL 62.
• Assemblage de câbles et faisceaux : IPC/WHMA-A-620.
• Automobile, VE et batterie : ISO 6722/19642, LV 123/124, SAE J1654/J1128.
