HypotULTRA 7850 — Diélectrimètre AC/DC Continuité de terre Mégohmètre

Diélectrimètre AC/DC Continuité de terre Mégohm - HypotULTRA 7850 ASSOCIATED RESEARCH

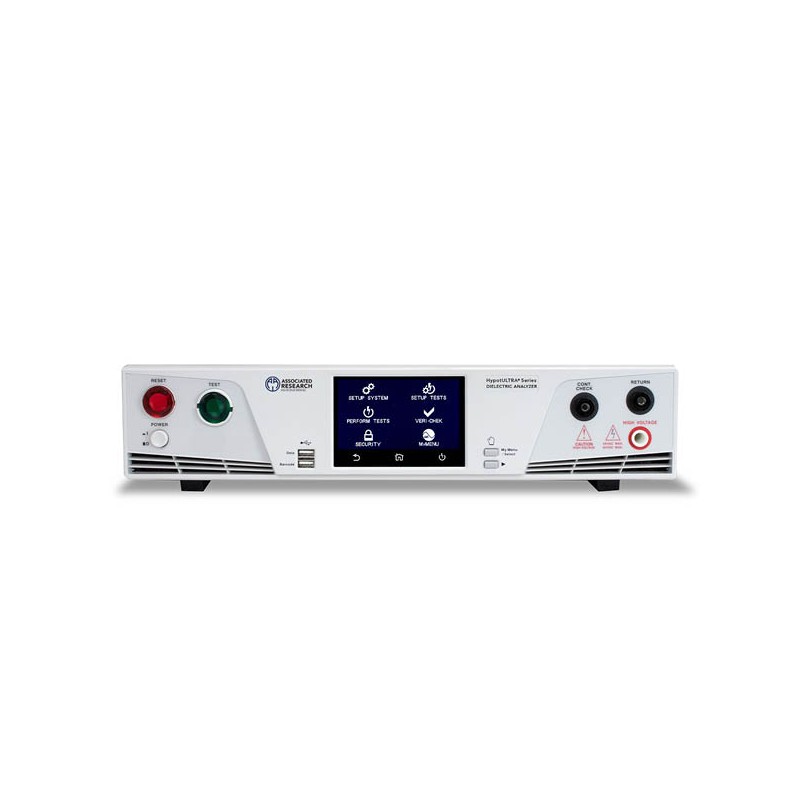

Le diélectrimètre AC/DC HypotULTRA 7850 d’Associated Research est un testeur de sécurité électrique destiné aux applications de laboratoire et de production. Il regroupe quatre fonctions de test : rigidité diélectrique AC jusqu’à 5 kVAC, rigidité diélectrique DC jusqu’à 6 kVDC, continuité de terre et mesure de résistance d’isolement jusqu’à 200 GΩ. Il permet ainsi de réaliser plusieurs contrôles de sécurité électrique au sein d’un même instrument.

Conçu pour faciliter les essais et améliorer la traçabilité, il dispose d’un écran tactile intuitif, d’interfaces de communication USB et RS-232 en standard, ainsi que d’interfaces Ethernet et GPIB disponibles en option. Son système de stockage embarqué permet de conserver jusqu’à 100 000 résultats de test. La connexion directe à un lecteur de codes-barres facilite également l’identification de l’équipement testé et l’association des résultats à la séquence de test correspondante.

Il intègre plusieurs fonctionnalités destinées à optimiser les procédures de contrôle. ProVOLT® permet de programmer plusieurs paliers de tension au cours d’un même essai de rigidité diélectrique, tandis que SmartGFI® contribue à la protection de l’opérateur en détectant les courants de fuite excessifs. Pour les applications multipoints, un scanner interne optionnel permet d’effectuer des tests séquentiels de rigidité diélectrique ou de continuité de terre. Le scanner modulaire SC6540 permet également d’étendre les capacités de test multipoints. Enfin, la fonction Negative DC Hipot permet de réaliser des essais de tenue diélectrique en courant continu avec une polarité négative, afin de tester l’isolation dans les deux polarités lorsque le protocole d’essai le requiert.

La série HypotULTRA 78XX d’Associated Research se compose de 5 testeurs de rigidité diélectrique :

• 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
• 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• Interfaces disponibles en standard : USB/RS232/LAN ou GPIB.

CARACTÉRISTIQUES :

>Capacité de test :

• Hipot AC.
• Hipot DC.
• Continuité de terre.
• Résistance d’isolement.

SPÉCIFICATIONS :

>Hipot AC :

• Tension de sortie = De 0 à 5000 VAC.
• Courant de fuite limite = jusqu’à 40 mA.
• Fréquence de sortie = 50 / 60 Hz.

>Hipot DC :

• Sortie de tension = De 0 à 6000 VDC.
• Courant de fuite limite = jusqu’à 10 mA.
• Ondulation DC = 4 % RMS Ondulation à 6 KVDC @ 20 mA, charge résistive.
• Continuité de terre :
• Courant de sortie DC = De 0.001 A à 1 ADC.
• Gamme de résistance = jusqu’à 10 Ohm.
• La résistance d’isolement :
• Tension de sortie : De 10 à 6000 VDC.
• Gamme de résistance = De 0.1 MOhm à 50.0 GOhm.

>Sécurité :

• Verrouillage de sécurité.
• SmartGFI®.

>Productivité :

• Détection d’arc.
• Cal Alert®.
• FailCHEK®.
• Ramp-HI®.
• Charge-LO®.
• Écran tactile.
• Interface utilisateur multilingue.
• Transfert de données.
• Capacité de code à barres.
• ProVOLT®.
• Test Mémoires.
• Autoware3.
• Interfaces : RS-232, USB, GPIB, PLC E / S.
• Conformité aux tests de production.

>Dans la boite :

• Instrument HypotMAX.
• Connecteur de verrouillage mâle.
• Câble d’alimentation d’entrée USA.
• Fil à haute tension 5 FT.
• Retour Lead 5 FT (x2).
• Universal US.
• Nema L5-20.
• Nema L6-20.
• Cable USB.
• Support de montage en rack 2U.
• Poignée de montage en rack 2U.
• Vis de poignée de montage en rack.
• Fusible.
• Dimensions de l’instrument : 430 x 88,1 x 400 mm.
• Poids : 16 kg.

OPTIONS :

• OPT 01 - Scanner interne à 8 ports.
• OPT 02 - Scanner interne à 4 ports.
• OPT 04 - Sortie 3 mA CA / CC.
• OPT 05 - Sortie CA / CC 5 mA.
• OPT 07 - Carte de port d’imprimante.
• OPT 08 - Carte GPIB.
• OPT 09 - Carte Ethernet.
• OPT 10 - Test de combustion Hipot.
• OPT 12 – Négatif DCW.
• OPT 13 - Sortie Hipot 400 / 800 Hz.
• OPT 14 - Jeu de commandes Mimic HU3.

AUTRES MODÈLES :

• HypotULTRA 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• HypotULTRA 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• HypotULTRA 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• HHypotULTRA 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.

NORMES :

• Datacenter et câblage structuré : ANSI/TIA-568, ISO/IEC 11801, IEC 61156, UL 444, UL 758, IEC 60512.
• Câblage électrique général et appareils : IEC 60227/60502, UL 486A/B, UL 62.
• Assemblage de câbles et faisceaux : IPC/WHMA-A-620.
• Automobile, VE et batterie : ISO 6722/19642, LV 123/124, SAE J1654/J1128.
