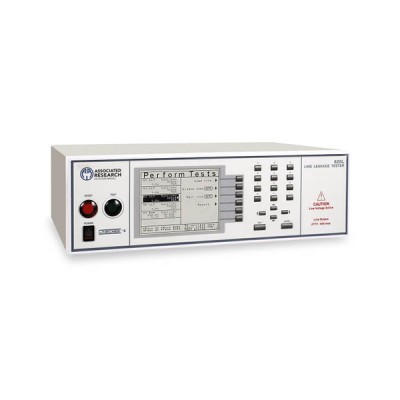

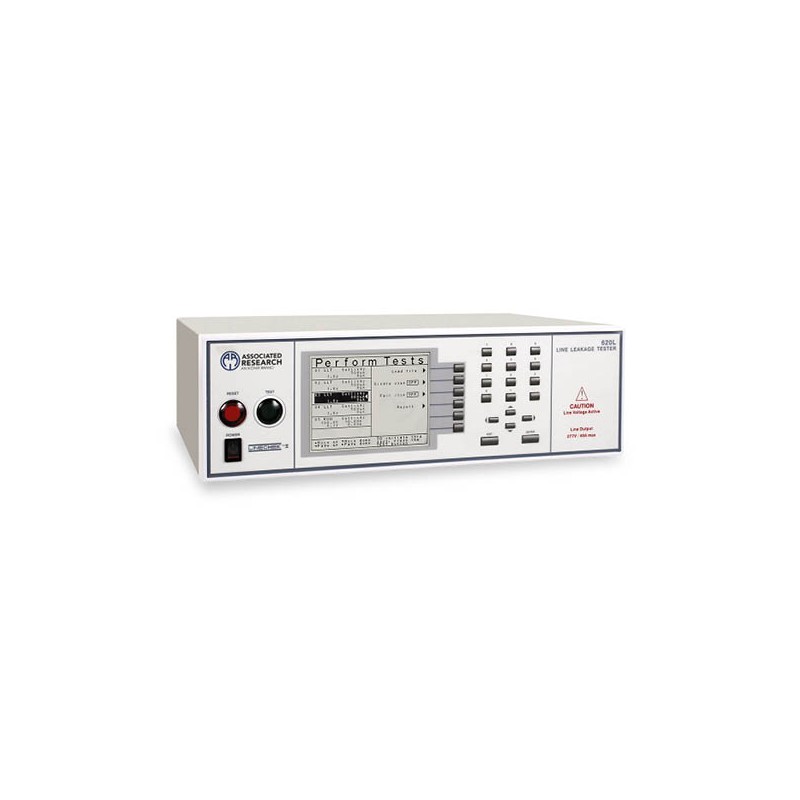

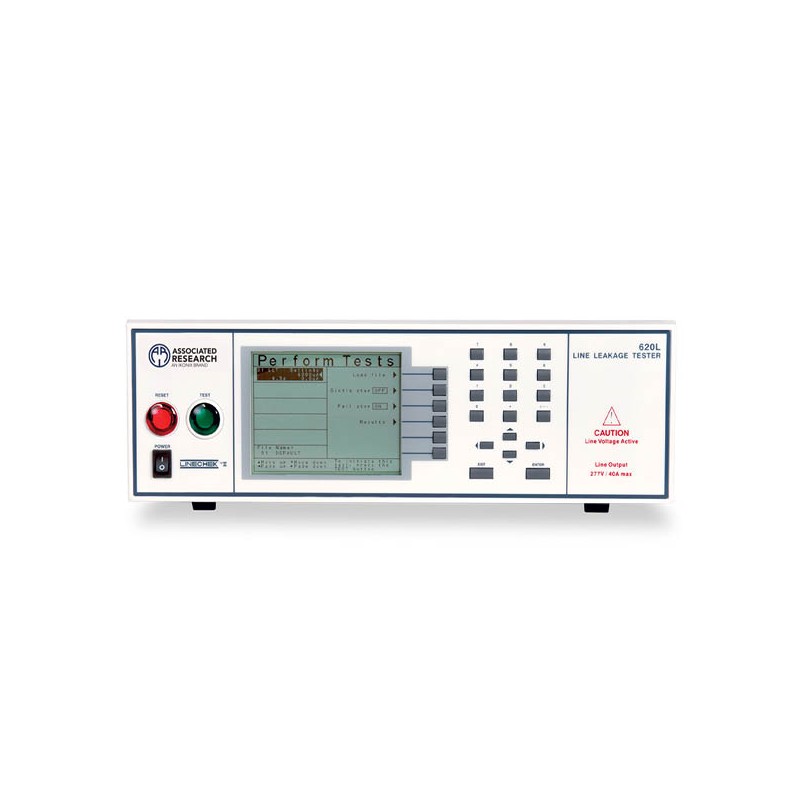

LINECHECK II - 620L — Mesure du courant de fuite

Testeur de courant de fuite - LINECHEK II 620L ASSOCIATED RESEARCH

Le modèle 620L de la série LINECHEK II d’Associated Research est un testeur de courant de fuite conçu pour les fabricants de dispositifs médicaux.

Grâce à un ensemble de fonctionnalités créées pour maximiser l’efficacité du test de courant de fuite, LINECHEK II répond aux exigences des applications médicales nécessitant jusqu’à 40 ampères de courant de ligne continu. Utilisez-le sur le banc ou dans un rack, depuis le panneau avant ou via une interface PC pour vous assurer que votre dispositif médical est prêt pour un déploiement mondial.

Active Link® : Optimisez l’efficacité des tests en maintenant l’alimentation continue du périphérique testé pendant une séquence de tests de courant de fuite.

Interconnexion : Interconnectez vos séries LINECHEK II et OMNIA II pour former un système complet de conformité à la sécurité.

Scanner modulaire : Augmentez le débit de votre environnement de test en ajoutant virtuellement un nombre infini de points de test Hipot ou Ground Bond avec notre multiplexeur modulaire SC6540. Avec 8 combinaisons possibles pour chaque module SC6540, ce scanner est la solution idéale pour une production à haut débit avec un nombre d’erreur réduit.

Verrouillage de sécurité à distance : Créez un poste de travail sécurisé en incorporant une enceinte de DUT, une barrière immatérielle ou un autre périphérique à notre circuit de verrouillage à distance de sécurité.

CARACTÉRISTIQUES :

• Capacités de test :
• Testeur de courant de fuite.

Spécifications de test :

• Testeur de courant de fuite :
• Tension = De 0 à 277 VAC.
• Courant = jusqu’à 40 A AC.
• Courant de fuite (RMS) = De 0,1 µA à 20 mA.
• Courant de fuite (pic) = De 0,1 µA à 30 mA.
• Conditions d’erreur = commutateur neutre, commutateur de terre, commutateur d’inversion de polarité.
• Appareils de mesure (MD) = UL544NP, UL484, UL923, UL471, UL867, UL697, UL544P, IEC 60601-1, UL1563, IEC60990 U2, IEC 60950-1, IEC60335-1, IEC60598-1, IEC60598-1, IEC60598-1, IEC60598-1 U3, IEC60598-1, IEC60950, IEC61010-1 (2K ohm) pour la fonction Run.
• Test de fonctionnement (Facultatif) :
• Tension = De 0 à 277 VAC.
• Courant = jusqu’à 40 A AC.
• Puissance = jusqu’à 10 kW.
• Facteur de puissance = De 0 à 1.
• Courant de fuite : jusqu’à 10 mA.
• Sécurité :
• Verrouillage de sécurité.
• Accès sécurisé.
• Productivité :
• Circuit GFI.
• Mémoire augmentée.
• PLC à distance.
• Appareils de mesure intégrés (MD).
• Lectures RMS et Peak.
• Capacité de courant continu 40 A.
• ActiveLink.
• Interface : RS-232, USB, Ethernet, GPIB, PLC E / S.
• Garantie : Garantie standard de 3 ans.
• Conformité aux tests de production.
• Dans la boite :
• Instrument LINECHEK II.
• Connecteur de verrouillage mâle.
• Câble d’alimentation d’entrée USA.
• Retour Lead 5 FT (x2).
• Câble de ligne d’entrée à courant élevé.
• Câble NEUTRE d’entrée haute intensité.
• Câble de ligne de sortie à courant élevé.
• Câble NEUTRE de sortie de courant élevé.
• Longueur de câble universelle US 3 FT.
• Poignée de montage en rack 3U.
• Support de montage en rack 3U.
• Vis de poignée de montage en rack.
• Cable USB.
• Fusible.
• Dimensions de l’instrument : 430 x 133 x 300 mm.
• Poids : 12 kg.
• Garantie : 5 ans.

OPTIONS :

• OPT 01 - Carte GPIB.
• OPT 02 - Fonction de test de fonctionnement.
• OPT 03 - Interconnexion Hipot / Liaison Terre.
• OPT 04 – Scanner.
• OPT 05 - mémoire LINECHEK à APT 7.
• OPT 06 - Carte Ethernet.
• OPT 08 - Circuit de décalage de courant de fuite.
