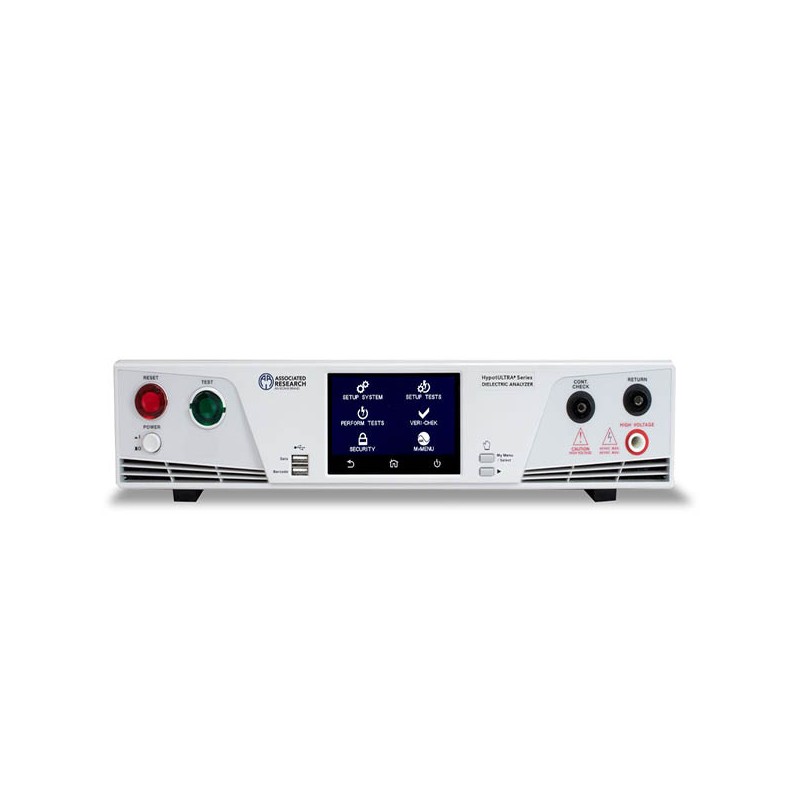

HypotULTRA 7820 — Diélectrimètre AC Continuité de terre

Diélectrimètre AC Continuité de terre - HypotULTRA 7820 ASSOCIATED RESEARCH

Le diélectrimètre AC HypotULTRA 7820 d’Associated Research est un testeur de sécurité électrique conçu pour les applications de laboratoire et de production. Il permet de réaliser des essais de rigidité diélectrique AC jusqu’à 5 kVAC ainsi que des tests de continuité de terre, afin de vérifier la tenue électrique et la continuité des connexions de terre des équipements testés.

Conçu pour faciliter les contrôles en environnement industriel, il dispose d’un écran tactile intuitif et d’interfaces USB et RS-232 en standard. Des interfaces Ethernet et GPIB sont disponibles en option. Le stockage embarqué permet de conserver jusqu’à 100 000 résultats de test et de faciliter la traçabilité des essais. La connexion directe à un lecteur de codes-barres permet également d’associer un équipement testé à sa séquence de test et aux données correspondantes.

Il intègre plusieurs fonctionnalités destinées à optimiser les procédures de contrôle. ProVOLT® permet de programmer plusieurs paliers de tension au cours d’un même essai de rigidité diélectrique, tandis que SmartGFI® contribue à la protection de l’opérateur en détectant les courants de fuite excessifs. Pour les applications multipoints, un scanner interne optionnel permet d’effectuer des tests séquentiels de rigidité diélectrique. Le scanner modulaire SC6540 permet également d’étendre les capacités de test multipoints, sous réserve de compatibilité avec la configuration choisie.

La série HypotULTRA 78XX d’Associated Research se compose de 5 testeurs de rigidité diélectrique :

• 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
• 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• Interfaces disponibles en standard : USB/RS232/LAN ou GPIB.

CARACTÉRISTIQUES :

>Capacité de test :

• Hipot AC.
• Continuité de terre.

SPÉCIFICATIONS :

>Hipot AC :

• Tension de sortie = De 0 à 5000 VAC.
• Courant de fuite limite = jusqu’à 40 mA.
• Fréquence de sortie = 50 / 60 Hz.
• Continuité de terre :
• Courant de sortie DC = De 0.001 A à 1 ADC.
• Gamme de résistance = jusqu’à 10 Ohm.

>Sécurité :

• Verrouillage de sécurité.
• SmartGFI®.

>Productivité :

• Détection d’arc.
• Cal Alert®.
• FailCHEK®.
• Ramp-HI®.
• Charge-LO®.
• Écran tactile.
• Interface utilisateur multilingue.
• Transfert de données.
• Capacité de code à barres.
• ProVOLT®.
• Test Mémoires.
• Autoware3.
• Interfaces : RS-232, USB, GPIB, PLC E / S.
• Garantie : Garantie standard de 3 ans.
• Conformité aux tests de production.

>Dans la boite :

• Instrument HypotMAX.
• Connecteur de verrouillage mâle.
• Câble d’alimentation d’entrée USA.
• Fil à haute tension 5 FT.
• Retour Lead 5 FT (x2).
• Universal US.
• Nema L5-20.
• Nema L6-20.
• Cable USB.
• Support de montage en rack 2U.
• Poignée de montage en rack 2U.
• Vis de poignée de montage en rack.
• Fusible.
• Dimensions de l’instrument : 430 x 88,1 x 400 mm.
• Poids : 15,4 kg.
• Garantie : 5 ans.

OPTIONS :

• OPT 01 - Scanner interne à 8 ports.
• OPT 02 - Scanner interne à 4 ports.
• OPT 04 - Sortie 3 mA CA / CC.
• OPT 05 - Sortie CA / CC 5 mA.
• OPT 07 - Carte de port d’imprimante.
• OPT 08 - Carte GPIB.
• OPT 09 - Carte Ethernet.
• OPT 10 - Test de combustion Hipot.
• OPT 13 - Sortie Hipot 400 / 800 Hz.
• OPT 14 - Jeu de commandes Mimic HU3.
