HypotULTRA 7854 — Diélectrimètre AC/DC - 500VA - Continuité de masse - Ground Bond 40A

Diélectrimètre AC/DC - 500VA - Continuité de masse - Ground Bond 40 A - HypotULTRA 7854 Associated Research.

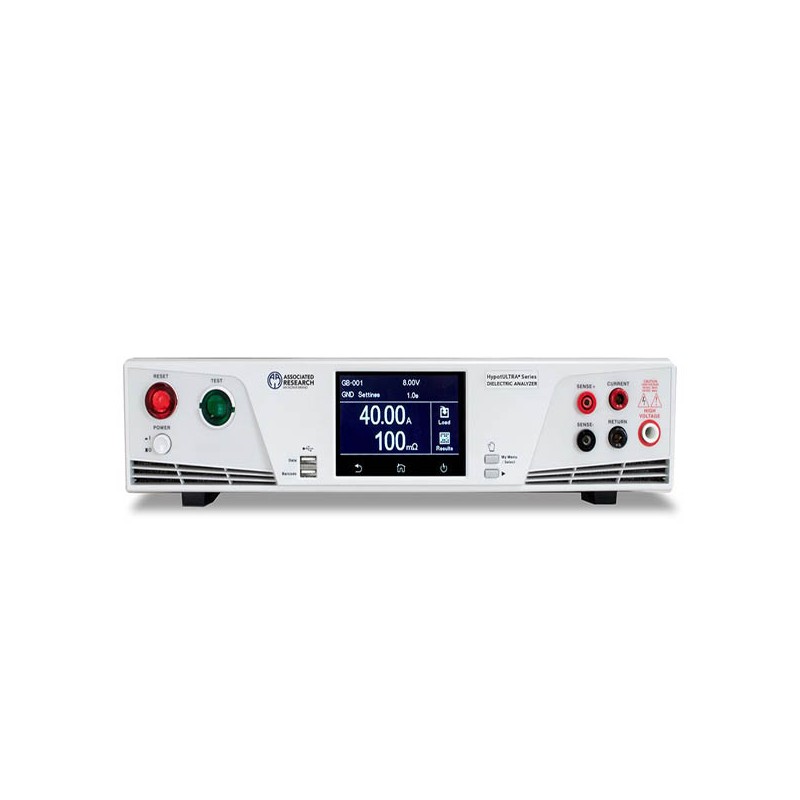

Le diélectrimètre AC/DC HypotULTRA 7854 d’Associated Research est un testeur de sécurité électrique destiné aux applications de laboratoire et de production. Il regroupe quatre fonctions de test : rigidité diélectrique AC jusqu’à 5 kVAC avec une puissance de sortie de 500 VA, rigidité diélectrique DC jusqu’à 6 kVDC, continuité de terre et mesure de résistance d’isolement jusqu’à 200 GΩ. Il intègre également une fonction de test de continuité de masse (Ground Bond) avec un courant réglable jusqu’à 40 A AC, permettant de vérifier la qualité des connexions de terre des équipements électriques.

Conçu pour faciliter les contrôles et améliorer la traçabilité des essais, il dispose d’un écran tactile intuitif, d’interfaces USB et RS-232 en standard, ainsi que d’interfaces Ethernet et GPIB disponibles en option. Son système de stockage embarqué permet de conserver jusqu’à 100 000 résultats de test. La connexion directe à un lecteur de codes-barres facilite l’identification des équipements testés et l’association des résultats aux séquences de test correspondantes.

Il intègre plusieurs fonctionnalités destinées à optimiser les procédures de contrôle. ProVOLT® permet de programmer plusieurs paliers de tension au cours d’un même essai de rigidité diélectrique, tandis que SmartGFI® contribue à la protection de l’opérateur en détectant les courants de fuite excessifs. Pour les applications multipoints, un scanner interne optionnel permet d’effectuer des tests séquentiels de rigidité diélectrique ou de continuité de terre. Le scanner modulaire SC6540 permet également d’étendre les capacités de test multipoints. Enfin, la fonction Negative DC Hipot permet de réaliser des essais de tenue diélectrique en courant continu avec une polarité négative, afin de tester l’isolation dans les deux polarités lorsque le protocole d’essai le requiert.

La série HypotULTRA 78XX d’Associated Research se compose de 5 testeurs de rigidité diélectrique :

• 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.
• 7854 : Diélectrimètre (5kVAC & 6kVDC – 500VA ) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• Interfaces disponibles en standard : USB/RS232/LAN ou GPIB.

CARACTÉRISTIQUES :

• Écran tactile couleur.
• Affichage instructions opérateur.
• Protections des personnes, différentiel automatique.
• Mémoire intégrée avec transfert des programmes et des données sur clé USB.
• Logiciel de pilotage PC en option (Autoware 3).
• Multi-Langues (dont le français).
• Compatible lecteur de code barre, adapté au monde de la production (batch mode).
• Sauvegarde jusqu’à 2000 étapes de tests, 100 000 résultats pouvant être sauvegardés.
• Verrouillage de sécurité à distance (interlock).
• Personnalisation de l’interface-utilisateur.
• Option 400/800 Hz (unique sur le marché).
• Pilotage intuitif de scanners multivoies.
• Test de rigidité électrique DC en polarité négative ou positive.
• Compatible avec nos scanners de la famille SC6540XX (jusqu’à 80 voies de générations et mesures).
• Encombrement : 2.
• Garantie : 5 ans.

AUTRES MODÈLES :

• HypotULTRA 7800 : Diélectrimètre (5kVAC & 6kVDC – 500VA) - Continuité de terre.
• HypotULTRA 7804 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre – Mégohmmètre - Ground Bond 40 A.
• HypotULTRA 7820 : Diélectrimètre (5kVAC) - Continuité de terre.
• HypotULTRA 7850 : Diélectrimètre (5kVAC & 6kVDC) - Continuité de terre - Mégohmmètre.

NORMES :

• Datacenter et câblage structuré : ANSI/TIA-568, ISO/IEC 11801, IEC 61156, UL 444, UL 758, IEC 60512.
• Câblage électrique général et appareils : IEC 60227/60502, UL 486A/B, UL 62.
• Assemblage de câbles et faisceaux : IPC/WHMA-A-620.
• Automobile, VE et batterie : ISO 6722/19642, LV 123/124, SAE J1654/J1128.
