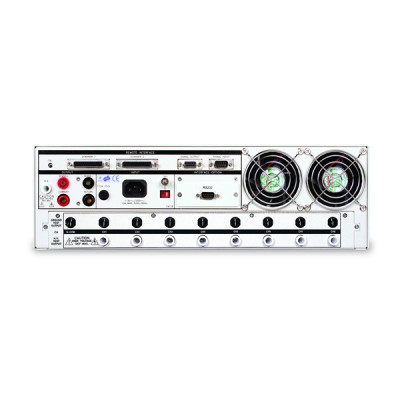

OMNIA II - 8254 — Testeur électrique avancé - OMNIA II 8254

Testeur électrique avancé - OMNIA II 8254 ASSOCIATED RESEARCH

Le modèle 8254 de la série OMNIA II d’ASSOCIATED RESEARCH est un testeur diélectrique conçu pour répondre aux besoins les plus exigeants des applications. Des fonctionnalités exclusives d’amélioration de la productivité et les dernières technologies en matière de sécurité y sont incluses.

Fonction exclusive ’SmartGFI’ en standard : Associated Research a déposé un brevet sur cette technologie.

Cela assure une sécurité maximale lors des tests non reliés à la terre (en cas de défaut, coupure en moins de 1 ms). Elle permet d’augmenter la productivité avec une variété de fonctionnalités avancées.

Active Link® : Optimisez l’efficacité des tests en maintenant l’alimentation continue du périphérique testé pendant une séquence de tests de courant de fuite.

Mon menu : Récupérez facilement les informations dont vous avez besoin en personnalisant l’interface de votre instrument avec des liens rapides vers les écrans les plus utilisés.

DualCHEK® : Réduisez votre temps total de test en effectuant simultanément des tests Hipot et Ground Bond.

CARACTÉRISTIQUES :

• Capacités de test :
• HIPOT AC.
• HIPOT DC.
• Liaison à la terre.
• Continuité de terre.
• Résistance d’isolement.

Spécifications de test :

HIPOT AC :

• Tension de sortie = jusqu’à 5 kVAC.
• Courant de fuite limite = jusqu’à 100 mA.
• Fréquence de sortie = 50 / 60 Hz.

HIPOT DC :

• Tension de sortie = jusqu’à 6 kVAC.
• Courant de fuite limite = jusqu’à 20 mA.
• Ondulation DC = = 4 % RMS d’ondulation à 5 KVDC @ 20 mA, charge résistive.
• > Liaison à la terre :
• Tension de sortie = de 3 à 8 VAC.
• Courant de fuite limite = de 1 à 40 AAC.
• Gamme de résistance = jusqu’à 60 mOhms.
• > Continuité de terre :
• Courant de sortie DC = de 0,001 A à 0,1 ADC.
• Gamme de résistance = jusqu’à 10 Ohms.
• > Résistance d’isolement :
• Tension de sortie = de 30 à 1000 VDC.
• Gamme de résistance = de 0,05 MOhms jusqu’à 50 GOhms.
• Sécurité :
• Verrouillage de sécurité.
• SmartGFI®.
• Productivité :
• Détection d’arc.
• FailCHEK®.
• Cal Alert®.
• Demander et tenir.
• Ramp-HI®.
• Charge-LO®.
• DualCHEK®.
• Mesure à 4 fils.
• Affichage couleur TFT.
• Interface multilingue.
• Test Mémoires.
• Autoware3.
• Interfaces : RS-232, USB, Ethernet, GPIB, PLC E / S.
• Garantie : Garantie standard de 3 ans.
• Conformité aux tests de production.
• Dans la boite :
• Instrument HypotMAX.
• Connecteur de verrouillage mâle.
• Câble d’alimentation d’entrée USA.
• Câble haute tension 5 FT.
• Câble USB.
• Support de montage en rack 3U.
• Poignée de montage en rack 3U.
• Vis de poignée de montage en rack.
• Fusible.
• Courant à haute intensité de 40 ampères 5 FT.
• Fil de retour de courant élevé 40 A 5 FT.
• Universal US.
• Nema L5-20.
• Nema L6-20.
• Dimensions de l’instrument : 430 x 133 x 500 mm.
• Poids : 42 kg.
• Garantie : 5 ans.

OPTIONS :

• OPT 01 - Scanner interne.
• OPT 03 - Activation du commutateur de test à distance double.
• OPT 08 - Carte de port d’imprimante.
• OPT 09 - Carte Ethernet.
• OPT 10 - Carte GPIB.
• OPT 14 - Sortie Hipot 400 / 800 Hz.
• OPT 15 - sortie 3 mA AC / DC.
• OPT 16 - Interverrouillage rapide.
• OPT 52 - 15 mémoires distantes sélectionner.
• OPT 54 - Mesure du courant réactif Hipot.
• OPT 55 - 31 mémoires à distance Select.
• OPT 56 - Suivi de puissance.
• OPT 57 - Verrouillage matériel.

AUTRES MODÈLES :

• OMNIA II 8204 : Diélectrimètre.
• OMNIA II 8206 : Diélectrimètre.
• OMNIA II 8256 : Diélectrimètre.
• OMNIA II 8207 : Diélectrimètre.
• OMNIA II 8257 : Diélectrimètre.
