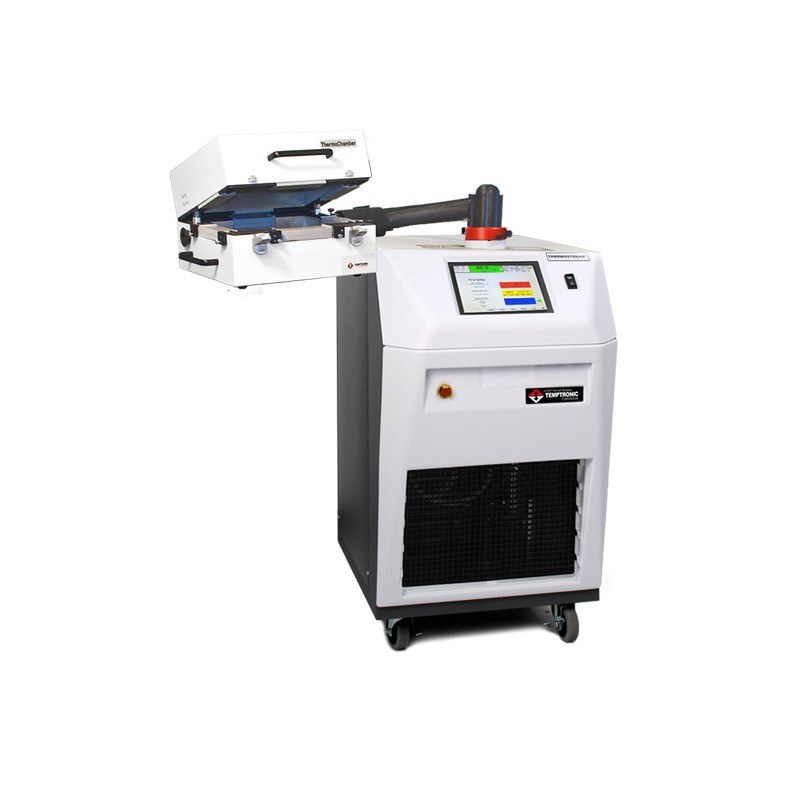

ThermoStream ATS-710E-WT — Conditionneur de température à air forcé de -75°C à +225°C - Water cooled

Conditionneur de température à air forcé de -75 °C à +225 °C - ThermoStream ATS-710E-WT Water-cooled | Temptronic.

La série de conditionneurs thermiques à air forcé ATS de la gamme Temptronic se compose de ThermoStream offrant un conditionnement thermique rapide et précis des composants, des pièces, des hybrides, des modules, des sous-ensembles ou encore des cartes de circuits imprimés. Il est capable d’atteindre des températures basses (-80 °C) sans l’utilisation d’azote liquide (LN2) ou de dioxyde de carbone liquide (CO2).

Le refroidissement par eau est beaucoup plus efficace pour évacuer la chaleur, permettant d’atteindre des temps de montée et de descente en température bien plus rapides. La productivité est considérablement améliorée lors des tests thermiques rapides. Plus silencieux, il nécessite moins de ventilation forcée que les systèmes à air. Offrant également une meilleure stabilité thermique, particulièrement dans les environnements où l’air ambiant est chaud ou variable, le refroidissement par eau contribue à réduire l’encombrement du système global, car il évite l’installation de gros systèmes de ventilation externes souvent nécessaires pour maintenir un ThermoStream à air performant.

CARACTÉRISTIQUES :

• Plage de température : de -75 °C à +225 °C (50 Hz) ; de -80 °C à +225 °C (60 Hz).
• Transition : -55 °C à +125 °C, env. 10 secondes ; 125 °C à –55 °C, env. 10 secondes.
• Débit d’air du système : 4 à 18 scfm (1.9 à 8.5 l/s) en continu.
• Affichage de la température et résolution : +/- 0.1 °C.
• Précision de la température : 1,0 °C (lorsque calibré par rapport à la norme NIST).

Version dédiée à l’utilisation d’un caisson thermique (ThermoChamber™ Clamshell) :

• > Absence de tête thermique externe,.
• > Rotation de l’ensemble tourelle à 360°,.
• > (1) Rallonge flexible (FlexExtender) incluse - Au choix entre 0,6 ou 1,2 ou 1,8 mètres.
• > Chambre non inclus de base avec le ThermoStream (option).
• Contrôle de température sur le spécimen.
• Stockage de programmes et de données.
• Ports du capteur spécimen via Thermocouples (T & K).
• Cloche thermique : 4,5 ou 5,5 pouces.
• Interfaces de communication : IEEE-488, RS232, driver Labview.
• Fonction de dégivrage chauffant : Élimine rapidement l’accumulation d’humidité du refroidisseur.
• Fonction sans givre : Purge d’air sec pour empêcher la condensation : 0,5 à 3 scfm (0,25 à 1,5 l/s).
• Réduction automatique de l’alimentation : réduit la consommation d’énergie pendant les périodes d’inactivité.
• Mode chauffage unique : réduit la consommation d’énergie lorsque les températures froides ne sont pas utilisées.
• Interface utilisateur :
• OCM – système propriétaire (E = Embedded Control System).
• Contrôle par écran tactile.
• Communications à distance.
• > Interfaces de communication : Ethernet, GPIB, RS-232 et driver Labview.

> Compatible « Digital DUT » > Utilisation d’un capteur de température intégré au DUT pour un contrôle du ThermoStream en boucle fermée :

• > Aucun capteur (TC ou RTD) supplémentaire nécessaire.
• > Précision et contrôle accrus de la température du DUT.
• > Meilleure répétabilité de la température de test.

OPTIONS DU SYSTÈME :

• Rallonges flexibles (FlexExtender) disponible « sur-mesure ».

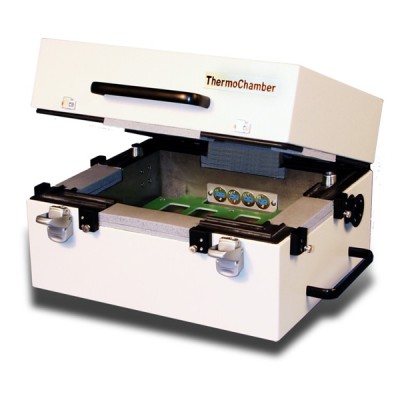

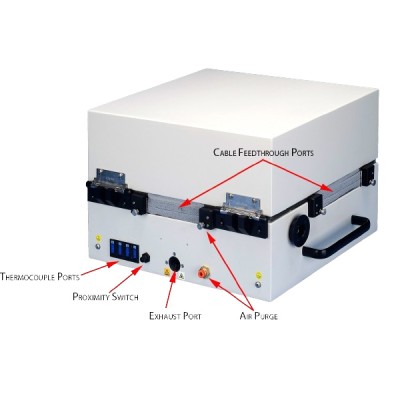

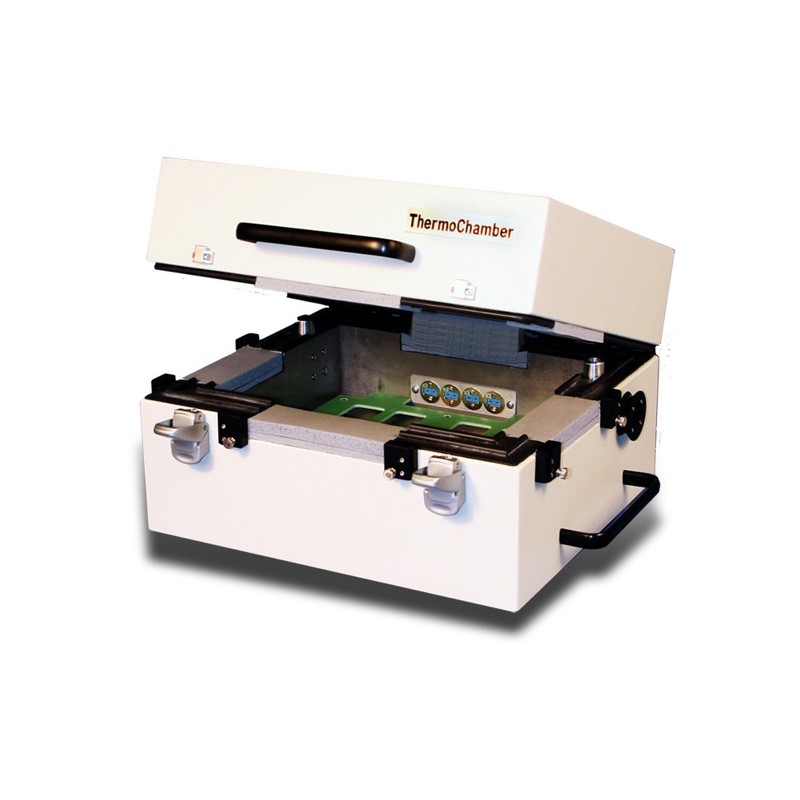

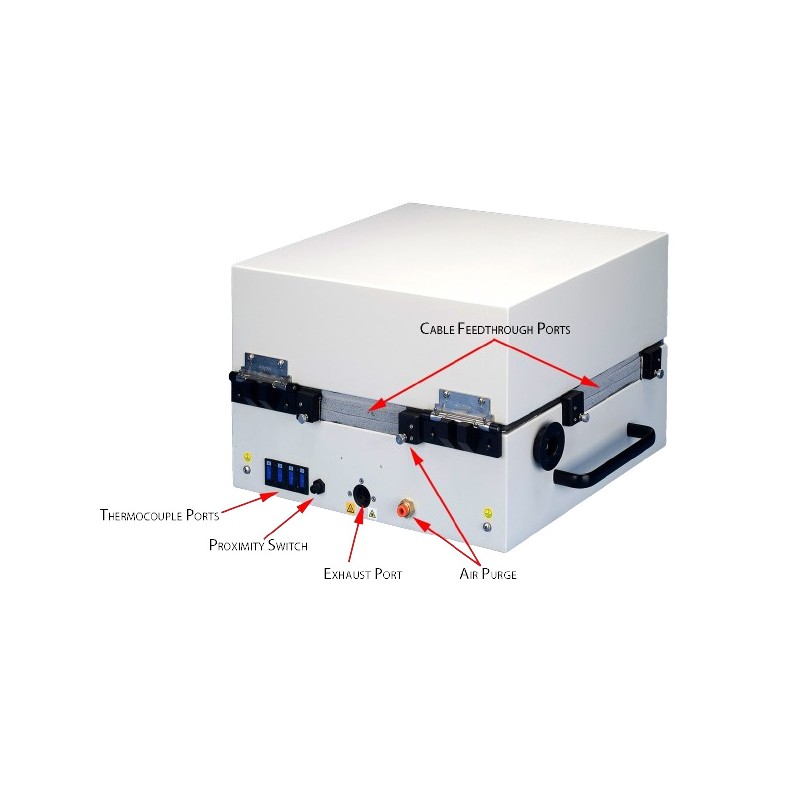

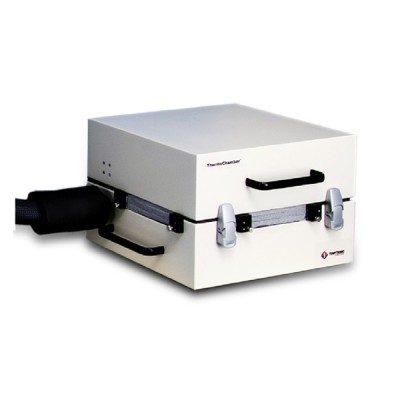

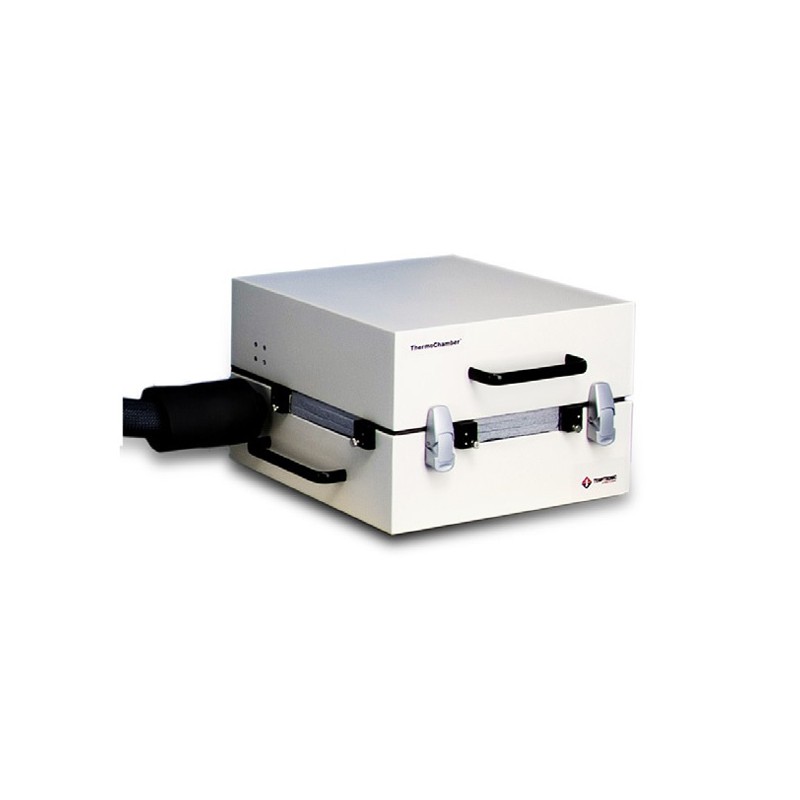

• Coffret thermique - ThermoChamber™ Clamshell – standard ou « sur-mesure ».
• Chambre thermique - ThermoChamber™ FrontLoad – standard ou « sur-mesure ».
• Chambre thermique blindé / Faradisée – DV TEST.

Exigences relatives aux installations :

• Réseau d’eau déminéralisée :

> 3,5 gpm (13,25 l/min).

> Température d’entrée de l’eau : 20 °C.

> Différence de pression de 1,38 à 2,07 bars (20 à 30 psis) à l’entrée et à la sortie de l’eau. L’eau de refroidissement doit être non corrosive.

• Alimentation électrique : 200 - 250 VCA (230 V nominal), 50/60 Hz, 20 A, monophasé.

AUTRES MODÈLES :

• ThermoStream ATS-505 : Conditionneur de température à air forcé de -20 °C à +225 °C.
• ThermoStream ATS-525 : Conditionneur de température à air forcé de -60° to +225 °C.
• ThermoStream ATS-535 : Conditionneur de température à air forcé de -60 °C à +225 °C.
• ThermoStream ATS-710E : Conditionneur de température à air forcé de -80 °C à +225 °C.
• ThermoStream ATS-730E : Conditionneur de température à air forcé de -90 °C à +225 °C.
• ThermoStream ATS-750E : Conditionneur de température à air forcé de -90 °C à +300 °C.
• ThermoStream ATS-770E Conditionneur de température à air forcé de -100 °C à +225 °C.
• ThermoStream ATS-710E-M : Conditionneur de température à air forcé de -75 °C à +225 °C avec cloche thermique en option.
• ThermoStream ATS-730E-M : Conditionneur de température à air forcé de -85 °C à +225 °C avec cloche thermique en option.
• ThermoStream ATS-545-M : Conditionneur de température à air forcé de -75 °C à +225 °C avec cloche thermique en option.
• ThermoStream ATS-750E-M : Conditionneur de température à air forcé de -85 °C à +300 °C avec cloche thermique en option.
• ThermoStream ATS-770E-M : Conditionneur de température à air forcé de -95 °C à +225 °C avec cloche thermique en option.
• ThermoStream ATS-545-T : Conditionneur de température à air forcé de -75 °C à +225 °C avec chambre thermique en option.
• ThermoStream ATS-710E-T : Conditionneur de température à air forcé de -75 °C à +225 °C avec chambre thermique en option.
• ThermoStream ATS-730E-T : Conditionneur de température à air forcé de -85 °C à +225 °C avec chambre thermique en option.
• ThermoStream ATS-545-WM : Conditionneur de température à air forcé -75 °C à +225 °C water-cooled.
• ThermoStream ATS-545-WT : Conditionneur de température à air forcé -75 °C à +225 °C water-cooled.
• ThermoStream ATS-710E-WM : Conditionneur de température à air forcé -75 °C à +225 °C water-cooled.
