MS60 — Conditionneur de température à air forcé de -60°C à +200°C

Conditionneur de température à air forcé de -60°C à +200°C – ThermoStream® MS60 | Temptronic.

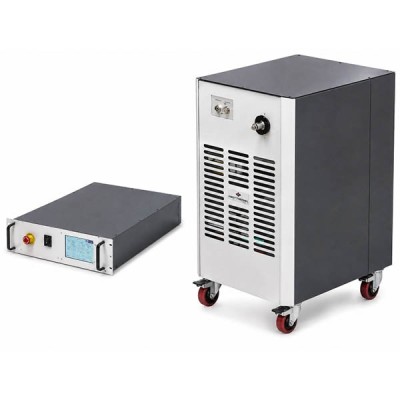

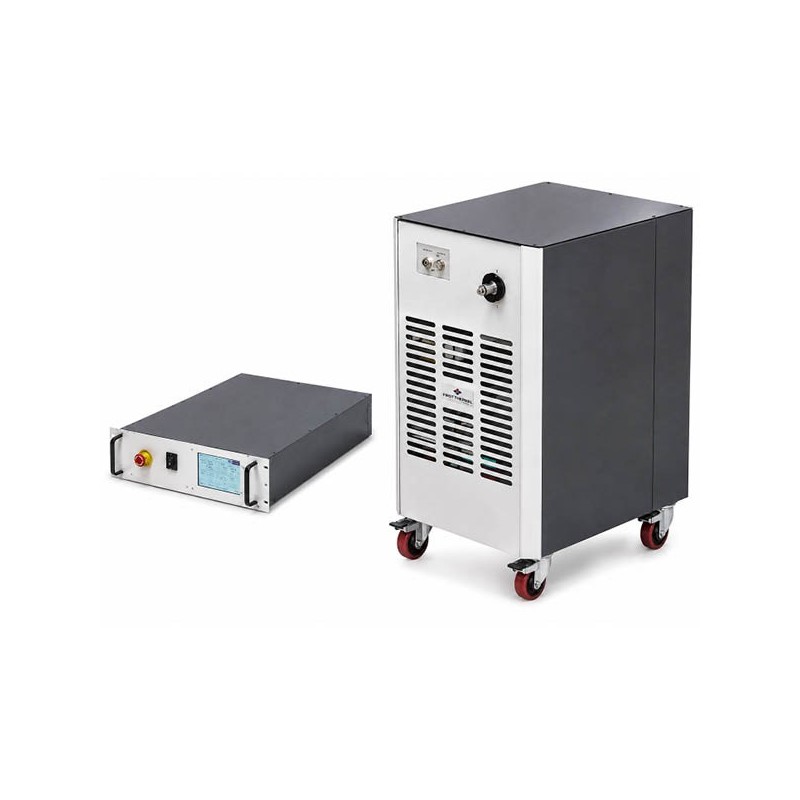

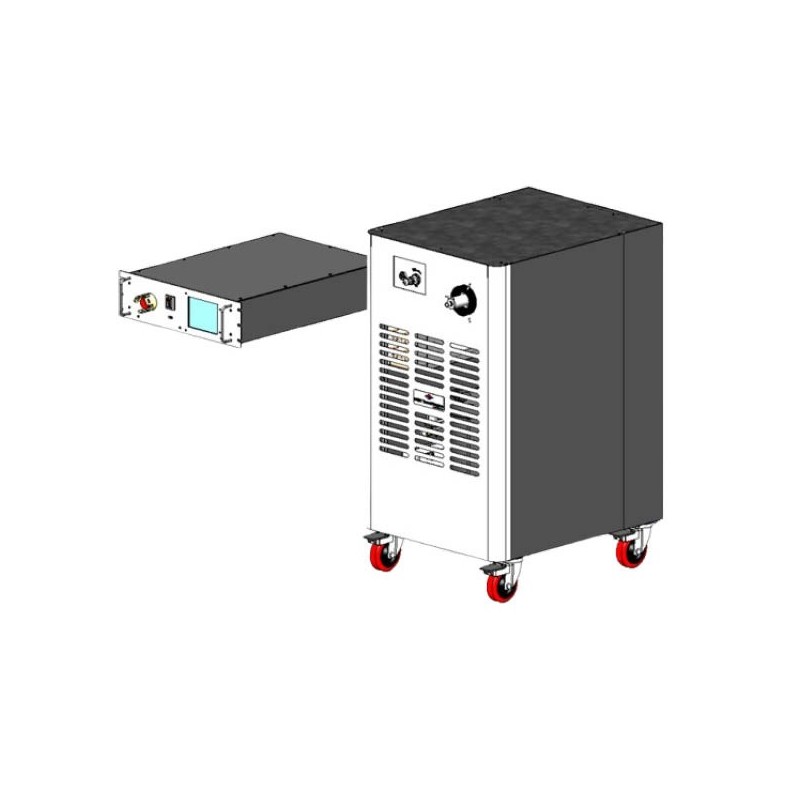

Le conditionneur thermique à air forcé MS60 ThermoStream est conçu pour réaliser des essais thermiques rapides et précis sur des composants, pièces, hybrides, modules, sous-ensembles et cartes de circuits imprimés. Son unité de réfrigération montée sur châssis à roulettes facilite sa mobilité, tandis que son contrôleur déporté, montable en rack, permet une utilisation flexible du système. Il offre une plage de température de -60°C à +200°C et permet de contrôler directement la température du dispositif sous test (DUT). Il dispose également d’une fonction de test sans givre et d’un contrôle du débit d’air réglable par logiciel.

CARACTÉRISTIQUES :

• Plage de température : de -60°C à +200°C.
• Taux de transition :
• >de -40°C à +150°C, environ 15 secondes ou moins.
• >de +150°C à -40°C, environ 35 secondes ou moins.
• Débit d’air : de 4 à 18 scfm (1,9 à 8,5 l/s) en continu, réglable par logiciel.
• Affichage et résolution de la température : +/- 0,1°C.
• Précision de la température : 1,0°C.
• Contrôle direct de la température du DUT grâce à un algorithme de contrôle propriétaire.
• Capteurs DUT : thermocouples de type T et K.

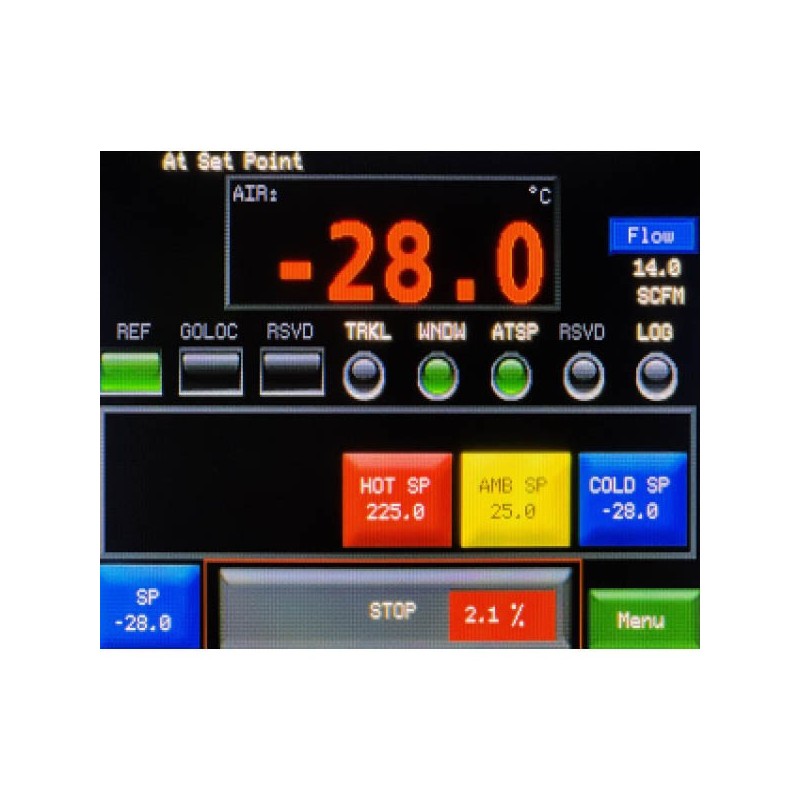

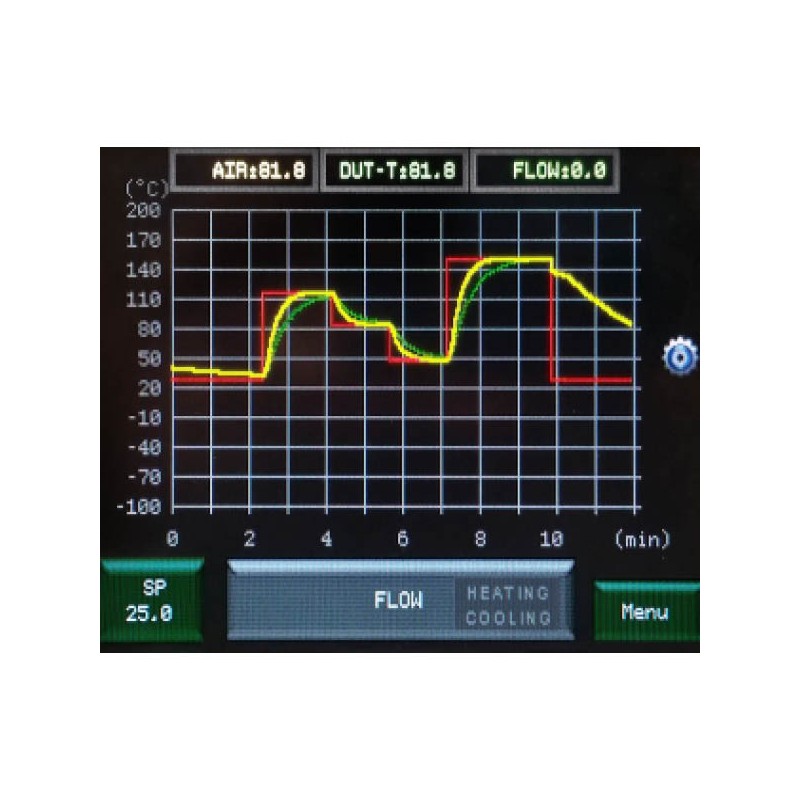

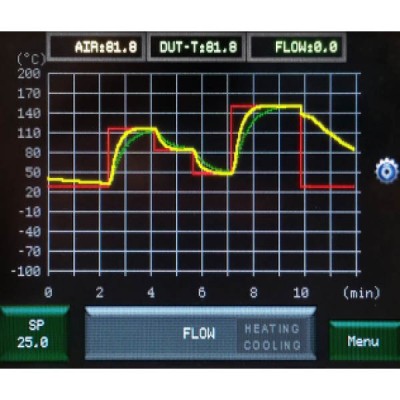

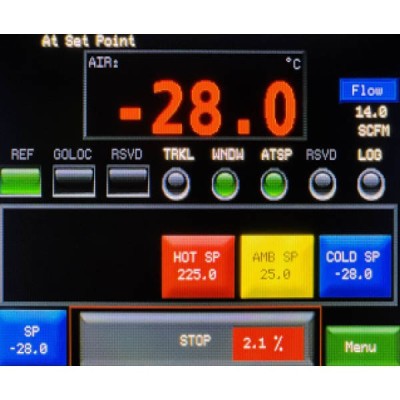

• Contrôleur déporté montable en rack avec interface intuitive et écran de visualisation graphique des données.
• Configurations de test personnalisables et enregistrables.
• Limites de température définies par l’utilisateur.
• Fonctionnement local et à distance.
• Fonction de test sans givre.
• Contrôle du débit d’air réglable par logiciel.
• Drivers logiciels LabView™ et LabWindows®.
• Interfaces de communication : Ethernet, IEEE-488 et RS232.
• Flexible FlexExtender disponible pour le raccordement à une chambre thermique externe ou à des enceintes de test.
• Contrôleur avec cordon de raccordement de 1,5 ou 2,7 m.
• Dimensions du contrôleur : 48,3 × 13,2 × 61 cm (L × H × P).
• Dimensions du châssis de réfrigération : 53,3 × 99,1 × 67,3 cm (L × H × P).
• Conformité ITAR.

EXIGENCES D'INSTALLATION :

• Alimentation : 200 à 250 VCA monophasé.
• Air comprimé propre et sec requis.
• Filtration de l’air : 5 µm pour les particules ; teneur en huile < 0,1 ppm en poids, avec filtration à 0,01 µm pour les contaminants huileux.
• Point de rosée : <10°C à 6,1 bar (90 PSI).
• Pression d’alimentation en air : 6,2 à 7,6 bar (90 à 110 PSIG).
• Débit d’air total requis : 7,1 à 14,2 l/s (15 à 30 scfm).
• Température de l’air d’alimentation : +20 à +25°C.

APPLICATIONS :

• Tests et caractérisation thermiques de composants électroniques.
• Tests de pièces, hybrides et modules.
• Tests de sous-ensembles et cartes de circuits imprimés.
• Essais de fonctionnement et de performance en température.
• Validation et développement de produits électroniques.
• Conditionnement thermique avec chambre ou enceinte externe.

NORMES :

• IEC 60068-2-1.
• IEC 60068-2-2.
• IEC 60068-2-14.
• JEDEC JESD22-A104.
• MIL-STD-810H.
