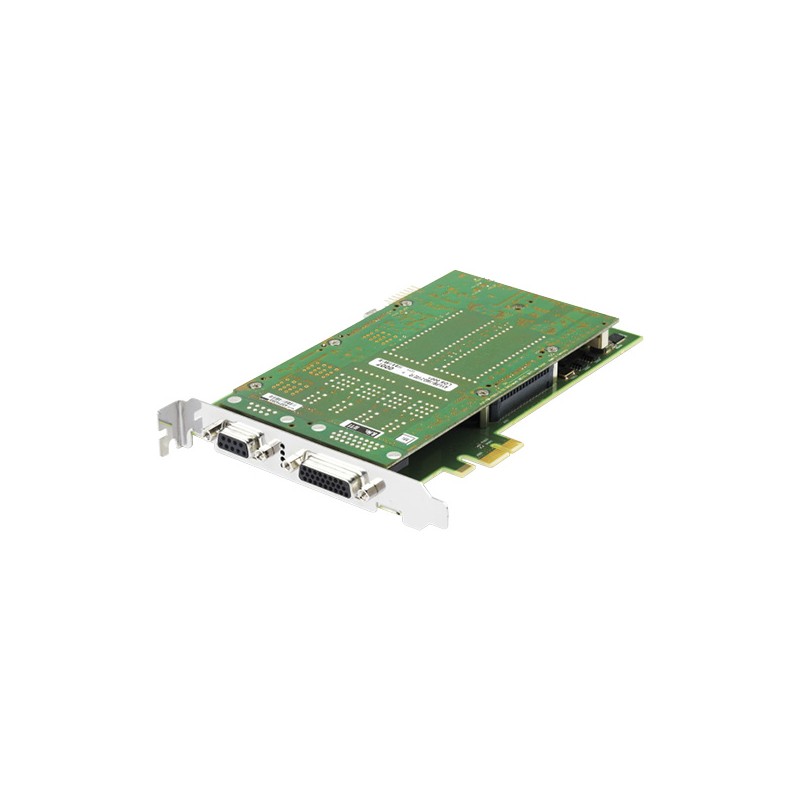

APE1553-x — Module Pci Express de test et simulation de bus MIL-STD-1553

Interface de simulation et de test MIL-STD-1553, un ou deux bus redondants - APE1553-x AIM.

La carte APE1553-x assure la simulation et le monitoring d’un, deux ou quatre bus MIL-STD-1553 en simulant le gérant de bus (Bus Controller) et les 31 abonnés (Remote Terminal) dans un format PCI Express. Le mode Espion permet un enregistrement chronologique du trafic de bus agrémenté de diverses fonctions comme des conditions de TRIGGER, de FILTRE et d’ENREGISTREMENT SELECTIF. Possédant une interface IRIG-B, elle permet une datation de chaque évènement et la synchronisation avec d’autres modules externes.

Accompagnée de l’option unique sur le marché MILSCOPE qui intègre un convertisseur A/D permettant d’échantillonner, de mesurer et de sauvegarder les formes d’onde 1553, on pourra donc vérifier la conformité du signal électrique à la norme MIL-STD-1553 et au travers du logiciel PBApro réaliser une validation automatique de la forme d’onde.

Compatible avec le logiciel de simulation et d’analyse PBApro, elle est fournie avec une API compatible WINDOWS 7/8/10, LINUX, LabView et LabViewRT.

CARACTÉRISTIQUES :

• Fonctions BC, MRTs et Espion simultanées.
• Injection/détection d’erreur suivant le standard AS4112.
• Fonction déclenchement, capture, filtre, enregistrement et E/S discrètes.
• Fonction rejeu.
• Interface Encodeur/décodeur IRIG-B.
• Version MON et BC/MRTs seules disponibles.
• Version MILSCOPE intégrant un numériseur rapide afin de vérifier le signal électrique.
• Drivers logiciels pour WINDOWS, LabVIEW VI’s, LabViewRT et Linux.
• En option : Logiciel de test et d’analyse ainsi que suite logicielle conforme au RT Production test Plan.

AUTRES MODÈLES :

• APE1553-x : Module d’interface MIL-STD-1553 au format Pci Express un ou deux bus redondants.
