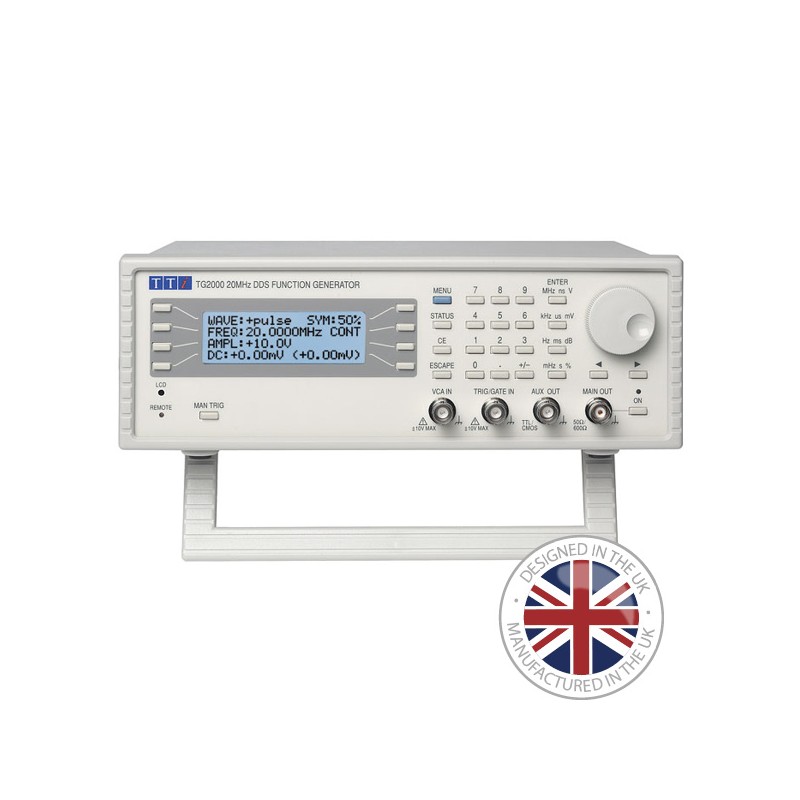

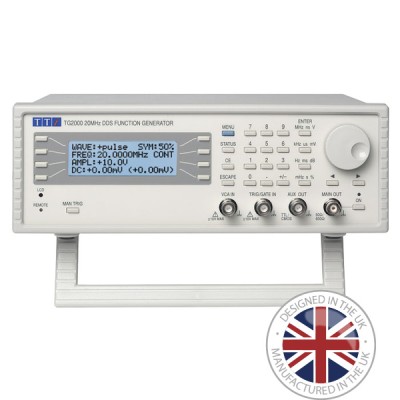

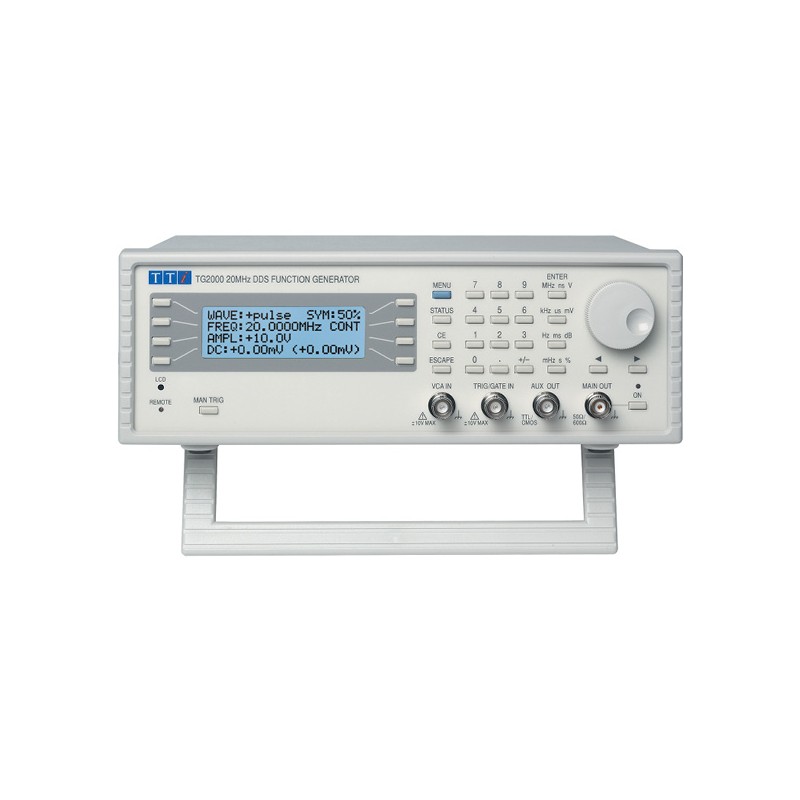

TG2000 — Générateur de fréquence 20 MHz

Générateur de fonction 20 MHz - TG2000 | TTI.

Les générateurs TG1000 & TG2000 offrent un générateur de fonction DDS (synthèse numérique directe). La DDS produit des formes d’onde à l’aide d’un accumulateur de phase, un tableau de consultation et un convertisseur numérique-analogique. La précision / stabilité de la forme d’onde résultante est associée à celle de l’horloge principale à quartz. Lorsqu’il est correctement conçu, le générateur de DDS offre non seulement une précision et une stabilité exceptionnelle mais également une pureté spectrale élevée, un faible bruit de phase et une excellente mobilité de fréquence. Le TG2000 inclut les interfaces RS-232 et USB pour le pilotage de toutes les fonctions d’instrument et pour le stockage à distance des configurations d’instruments.

CARACTÉRISTIQUES :

• Fréquence : 1 mHz à 20 MHz.
• Résolution : de 1 mHz ou 6 digits.
• Stabilité : de 1 ppm et 10 ppm.
• Faible distorsion, grande pureté spectrale.
• Balayage continu lin/log.
• Mode AM, FSK, porte.
• Amplitude : de 5 mV à 20Vcc.
• Interfaces : RS232 et USB.
• Impédance : de 50 Ohms ou 600 Ohms.
• Sauvegarde des configurations.
