HMF2550 — Générateur de fonction arbitraire 50 MHz

Générateur de fonction arbitraire 50 MHz - HMF2550 Rohde & Schwarz.

La série HMF de Rohde & Schwarz est composée de 2 générateurs de fonction arbitraire avec des plages de fréquence différentes allant jusqu’à 25 MHz (HMF2525) ou 50 MHz (HMF2550).

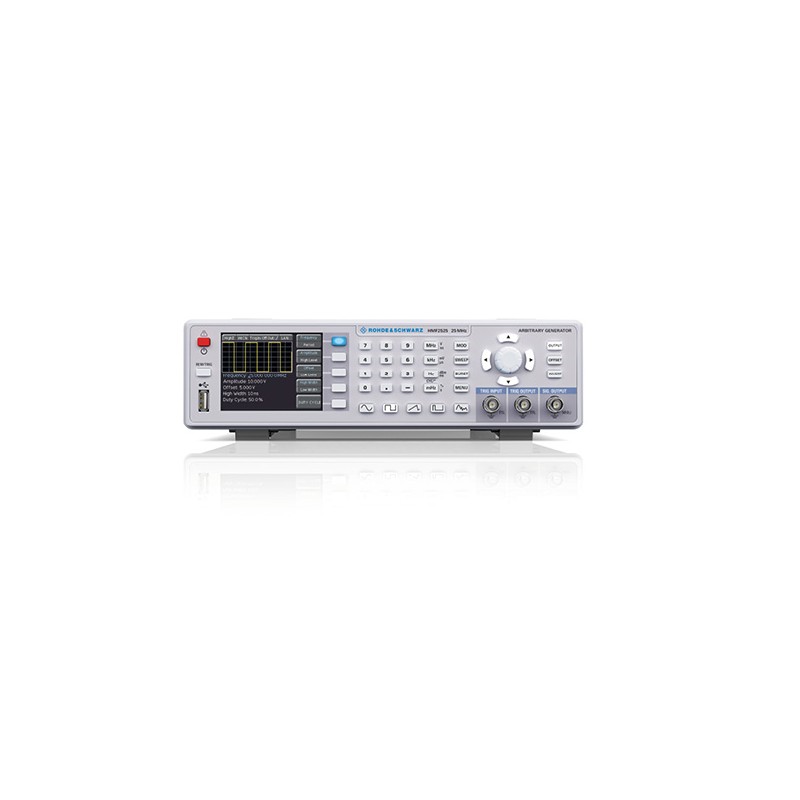

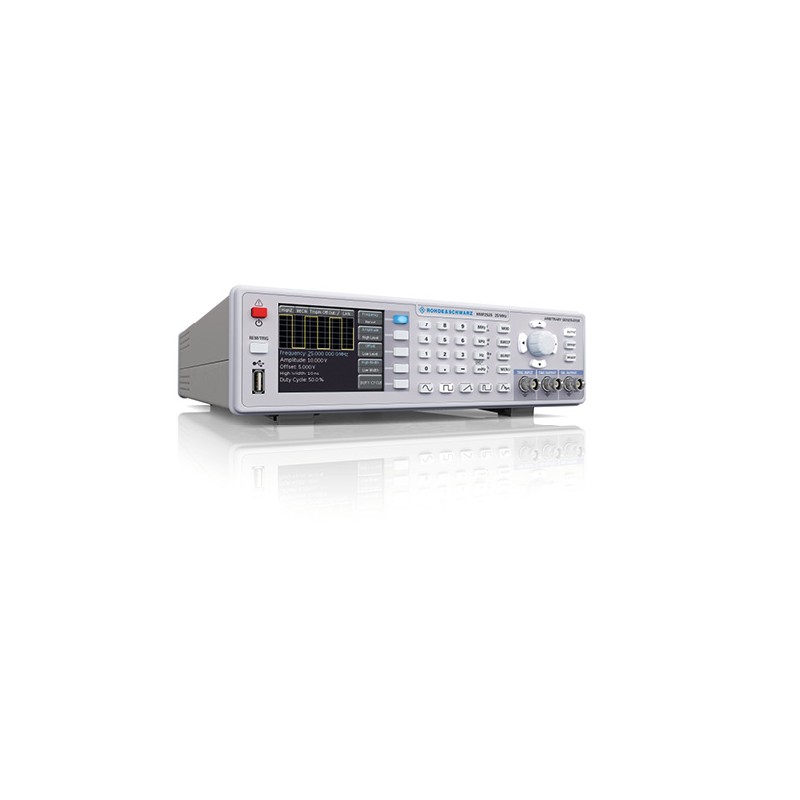

Le HMF2550 est un générateur de signaux arbitraire 1 voie qui dispose d’une gamme de fréquence allant de 10 µHz à 50 MHz avec une niveau de sortie allant jusqu’à 10 V(Vpp).

Ce générateur propose différents modes de forme d’onde : sinusoïdale, carrée, à impulsion, triangle, rampe et formes arbitraires. Il offre une haute résolution de 14 bits.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Nombre de voie : 1.
• Bande passante : 50 MHz.
• Tension de sortie : 5 mV à 10 V (Vpp) (into 50 Ohms), DC offset : ±5 mV à 5 V.
• Modulation de générateur de signaux : AM, FM, FSK, PM, PWM.
• Distorsion harmonique totale 0,04 % (f <100 kHz).
• Générateur arbitraire 250 MSa/s.
• Temps de montée et de chute <8 ns.
• Impédance de sortie : 50 Ohms.
• Impédance d’entrée : 5 kOhms.
• Paramètres de largeur d’impulsion.

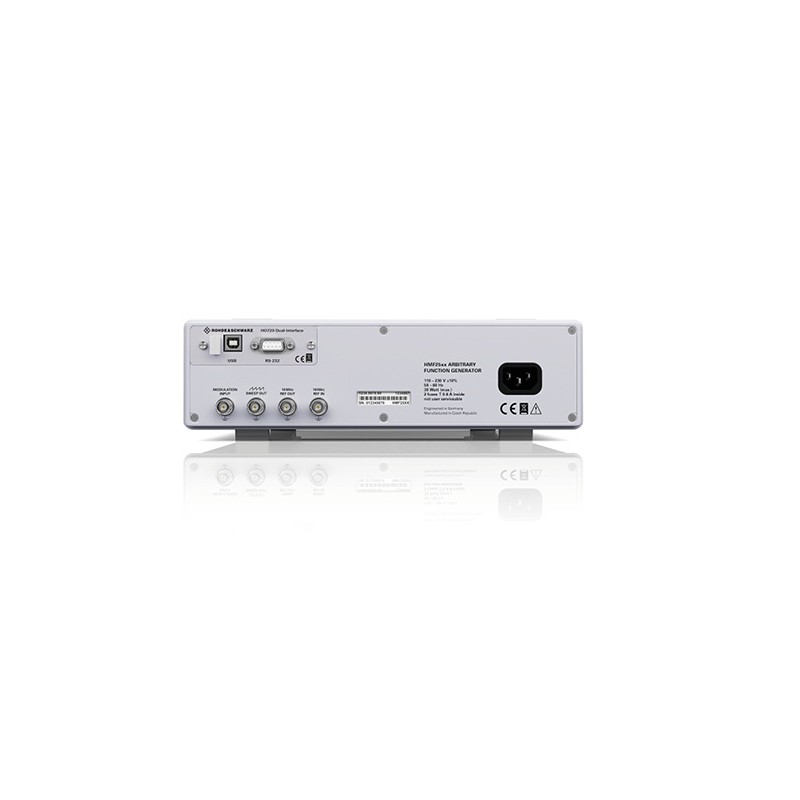

• Interfaces : USB / RS232.
• Connexion USB avant pour stocker facilement les paramètres et les signaux.

AUTRE MODÈLE :

• HMF2525 : Générateur de fonction arbitraire 25 MHz.
