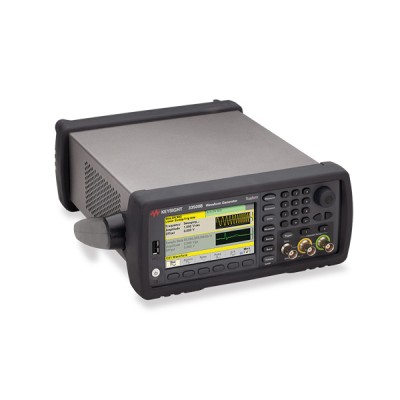

33522B — Générateur de signaux arbitraire 30 MHz, 2 voies

Générateur de fonctions arbitraires 30 MHz, 2 voies - 33522B KEYSIGHT TECHNOLOGIES.

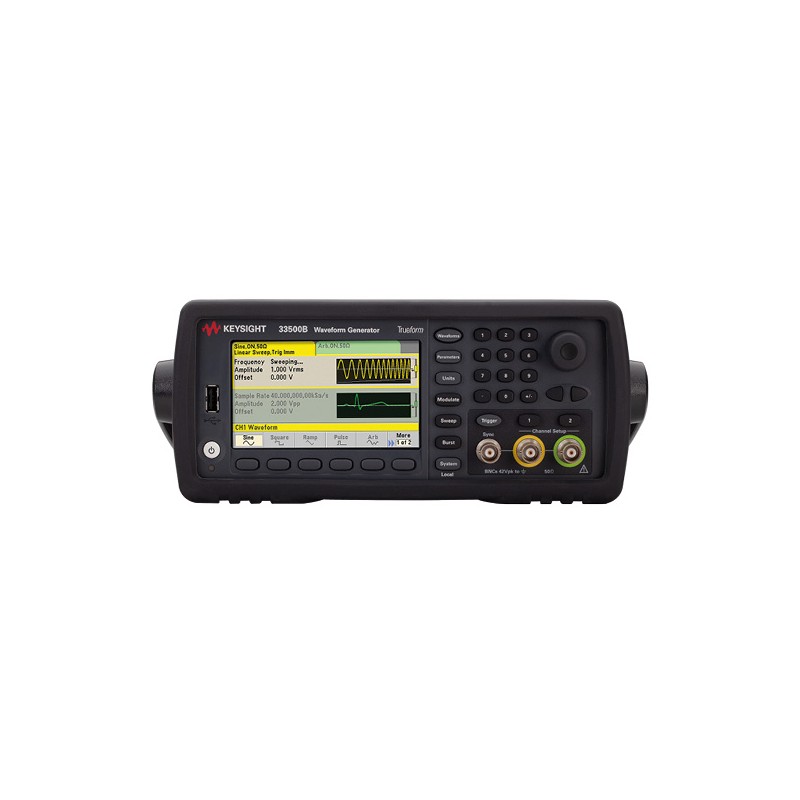

Le 33522B est un générateur de fonctions arbitraires 1 voie 30 MHz. Il est basé sur la technologie exclusive Trueform. Il offre des capacités inégalées pour produire une gamme complète de signaux pour vos tests les plus sophistiqués, avec la génération d’ondes sinusoïdales avec 5 fois moins de distorsion harmonique, des impulsions jusqu’à 20 MHz avec 10 fois moins de gigue, un front de montée réglable ainsi que l’addition de 2 signaux. Le 33522B offre un taux de distorsions (THD) presque inégalé sur la marché inférieur à 0.004 % ainsi que le jitter inférieur à 40 pico_seconde Ce générateur arbitraire présente de nombreuses caractéristiques qui vous apportent la capacité et la ?exibilité dont vous avez besoin pour répondre à vos besoins. Le taux d’échantillonnage de 160 Méch/s, la résolution de 16 bits, l’amplitude de 1mVpp à 10Vpp et le profondeur mémoire lui conférent de bonnes performances en arbitraire.

CARACTÉRISTIQUES :

• Affichage TFT couleur 4,3’’ WQVGA rétro-éclairé.
• Nombre de voies : 2.
• Gamme de fréquence max. : 30 MHz.
• Formes d’ondes : Sinus, carré, triangle, rampe, impulsions, bruit, DC, PRBS et arbitraire.
• Amplitude (à vide) : 20 Vcc.
• Réglage d’offset (à vide) : ± 10 V (à vide).
• Temps de montée : 8,40 ns.
• Types de modulations : AM / FM / PWM / FSK.
• Fréquencemètre intégré : Non.
• Mémoire/Enregistreur : 64 MB.
• Interfaces : USB / LAN / LXI / IEEE488-2.
• Alimentation : 100 à 240 V - 50 / 60 Hz et 100 à 120 V - 400 Hz.
• Dimensions : 261 x 104 x 303 mm.
• Poids : 3,30 kg.
• Livré avec un cordon d’alimentation et une notice d’utilisation.

AUTRES MODÈLES :

• 33509B : Générateur de signaux 20 MHz, 1 voie.
• 33510B : Générateur de signaux 20 MHz, 2 voies.
• 33511B : Générateur de signaux arbitraire 20 MHz, 1 voie.
• 33512B : Générateur de signaux arbitraire 20 MHz, 2 voies.
• 33519B : Générateur de signaux 30 MHz, 1 voie.
• 33520B : Générateur de signaux 30 MHz, 2 voies.
• 33521B : Générateur de signaux arbitraire 30 MHz, 1 voie.
