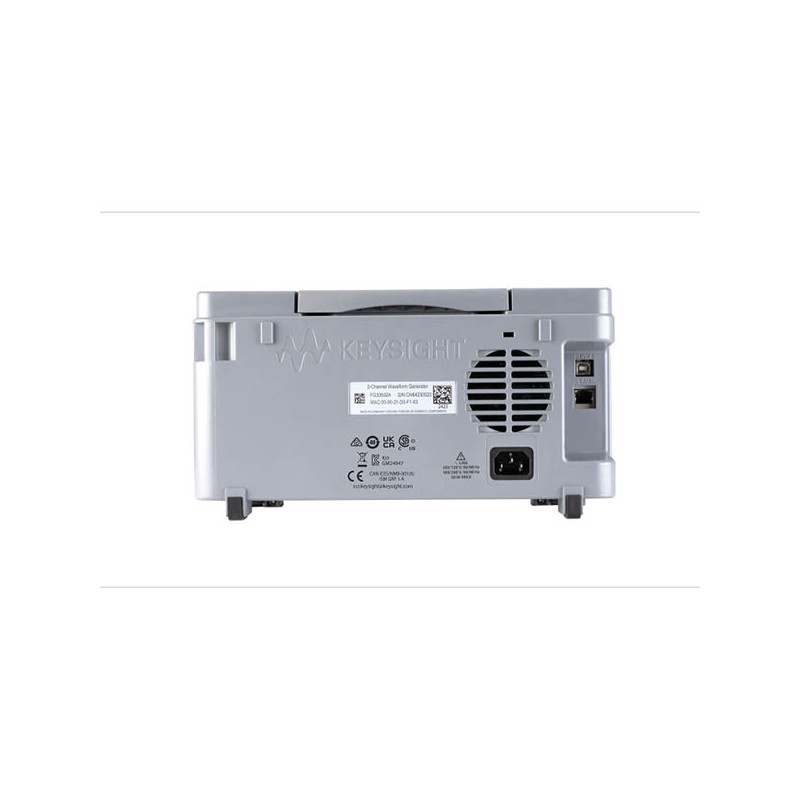

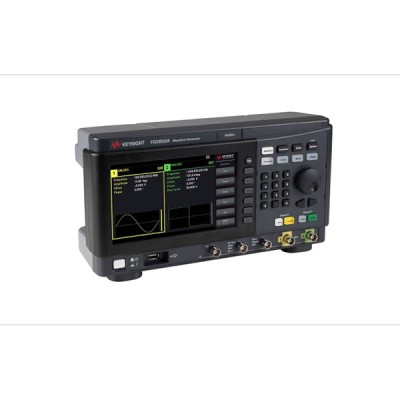

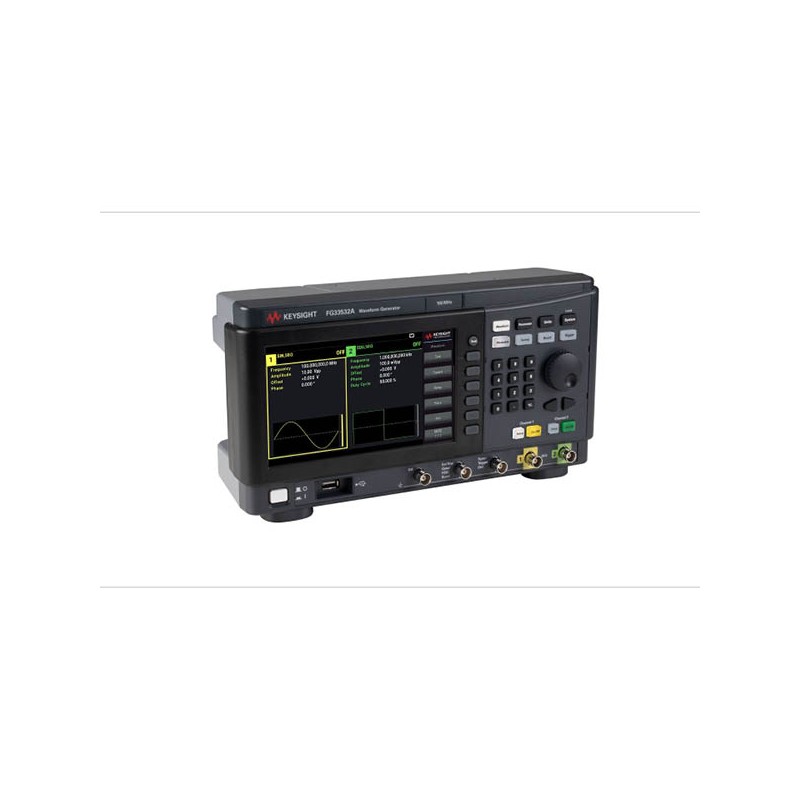

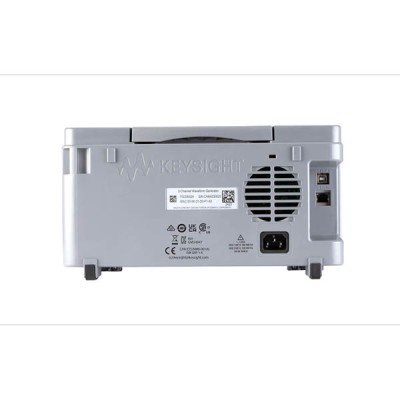

FG33532A — Générateur de fonctions/arbitraire 100 MHz - 2 canaux

Générateur de fonctions/arbitraire 100 MHz - 2 canaux | FG33532A Keysight Technolgies.

Le générateur de fonctions/arbitraire FG33532A Keysight Technologies étend les capacités du modèle mono-canal avec deux canaux synchronisés. Idéal pour les applications nécessitant des signaux différentiels, des tests de déphasage ou la génération simultanée de signaux complexes. L’écran 7 pouces affiche simultanément les deux canaux pour une configuration optimisée.

CARACTÉRISTIQUES :

• Fréquence maximale : 100 MHz (=4 V pp) / 30 MHz (=10 V pp).
• Nombre de canaux : 2 canaux de sortie synchronisés.
• Écran : 7 pouces couleur avec affichage dual-canal.
• Mémoire standard : 8 MSa par canal (extensible à 16 MSa avec option MEM).
• Taux d’échantillonnage : Jusqu’à 320 MSa/s par canal.
• Résolution : 16 bits pour formes d’onde arbitraires.
• Gigue (Jitter) : < 50 ps.
• Distorsion harmonique totale : < 0.06 %.
• Amplitude : 1 mV pp à 10 V pp (charge 50O) par canal.
• Précision de fréquence : ±1 ppm (23 °C ±5 °C).
• Modes de fonctionnement : Indépendant, couplé, combiné.
• Configurations : Égales (Ch1 = Ch2) ou différentielles (Ch1 = -Ch2).
• Déphasage relatif : 0° à 360° (résolution 0.1°).
• Désalignement inter-canal : < 0.8 ns (typique).
• Diaphonie : < -75 dB (typique).
• Formes d’onde Intégrées – Standards : Sinus, carré, rampe, triangle, impulsion, bruit gaussien, PRBS, DC.
• Formes d’onde Intégrées - Spécialisées : Cardiaque, exponentielle, gaussienne, haversine, Lorentz, sinc.
• Types de modulation : AM (Amplitude), FM (Fréquence), PM (Phase), FSK (Frequency Shift Keying), BPSK (Binary Phase Shift Keying), PWM (Pulse Width Modulation).
• Interfaces : USB, LAN (LXI-C), connecteurs BNC frontaux (x2).
• Programmation : SCPI, IVI, interface web, BenchVue.
• Import de données : CSV jusqu’à 3.5 MB avec reconnaissance automatique.
• Stockage : Port USB frontal pour configurations et formes d’onde.
• Dimensions : 314 × 165 × 125 mm.
• Poids : 3.1 kg.
• Alimentation : 100-240 V, 50/60 Hz, < 45 W.
• Température de fonctionnement : 0 °C à 55 °C.
• Temps de préchauffage : 1 heure.

Logiciels Inclus/Optionnels :

BenchVue Basic : Gratuit pour contrôle et automatisation.

BenchLink Waveform Builder Pro (33503B) : Création avancée de formes d’onde (en option).

Import intelligent : Reconnaissance automatique des traces CSV d’oscilloscopes.

AUTRE MODÈLE :

• FG33531A : Générateur de Fonctions/Arbitraire 100 MHz - 1 Canal.
