Shunts électriques de précision à faible inductance A40B - FLUKE CALIBRATION

L'ensemble de shunts électriques de précision AC et DC A40B de FLUKE CALIBRATION comporte 14 shunts coaxiaux à faible inductance, des adaptateurs et des connecteurs, ainsi qu'un boîtier de stockage/transport robuste.

Conçus pour des courants allant de 1 mA à 100 A, les shunts électriques sont destinés à un usage en laboratoire, afin de réaliser des mesures absolues de courant AC ou DC, ainsi que des mesures de transfert de courant AC/DC.
Ils offrent une stabilité de valeur de résistance exceptionnelle, avec un excellent coefficient de puissance d'auto-échauffement, ainsi qu'un faible coefficient de température.
Grâce à la combinaison de toutes ces caractéristiques, les shunts électriques A40B offrent une mesure directe en DC et jusqu'à 100 kHz, avec une précision supérieure à celle de la technologie des shunts disponibles précédemment sur le marché.

Le déplacement de phase à 100 kHz est suffisamment faible pour être négligé, sauf dans les mesures les plus précises. Combiné à une excellente stabilité de la résistance DC, les shunts électriques A40B peuvent être utilisés pour mesurer directement le courant sur toute leur bande passante. Cela simplifie les mesures de courant AC de précision, car le processus de mesure des transferts AC/DC complexes ne sera plus nécessaire pour de nombreuses applications de mesure de courant de précision.
Ces caractéristiques font des shunts électriques A40B la solution idéale pour les applications classiques de courant de précision, telles que la vérification des calibrateurs.
En outre, la plage de courant étendue permet de vérifier des amplificateurs de transconductance à courant élevé. L'erreur de décalage de phase faible est critique pour mesurer les formes d'onde non sinusoïdales, comme cela est le cas dans les applications de mesure par wattmètre numérique d'échantillonnage ou de qualité de puissance.

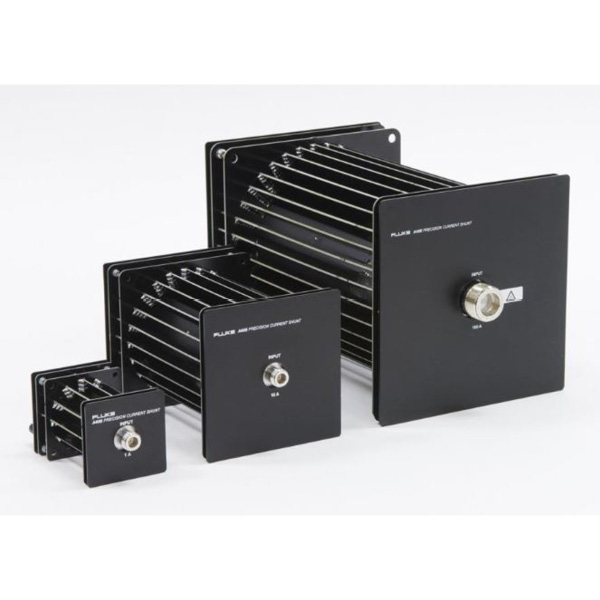

Les shunts électriques sont disponibles dans 4 tailles :
- 4 shunts électriques AC et DC entièrement enveloppés : 1 mA, 10 mA, 20 mA, 50 mA.
- 5 shunts électriques AC et DC radiaux de petit taille : 100 mA, 200 mA, 500 mA, 1 A, 2 A.
- 3 shunts électriques AC et DC radiaux de taille moyenne : 5 A, 10 A, 20 A.
- 2 shunts électriques AC et DC radiaux de grande taille : 50 A, 100 A.

La tension de sortie nominale est 0,8 V pour le courant d'entrée nominal. La sortie est mesurée par un voltmètre ou un détecteur, tels que des voltmètres de précision, des étalons de mesure AC, des étalons de transfert AC/DC ou des convertisseurs de tension thermique, intégrés à une vaste palette d'applications de métrologie.
La conception des shunts électriques AC et DC radiaux permet d'obtenir des performances élevées avec des champs magnétiques externes minimaux.
De plus, la nature ouverte de la conception physique optimise la circulation de l'air afin que les shunts électriques aient des effets de coefficient de puissance minimaux. Cela permet à chaque shunt électrique d'être utilisé sur une large plage de courants, avec des caractéristiques de résistance stables.
La résistance des shunts électriques est conçue de façon à minimiser l'interaction avec les instruments du détecteur. La résistance des shunts électriques de 100 A est égale à 8 milliohms ; elle passe à 80 ohms pour le modèle à 10 mA. En outre, le shunt électrique de 1 mA inclut un amplificateur séparateur avec batterie interne. Il commande la tension de sortie afin qu'il y ait une interaction minimale entre la résistance du shunt électrique de 800 ohms et l'appareil de mesure.

CARACTÉRISTIQUES :

- Valeur du shunt électrique : 1 mA à 2 A
> Hauteur : 70 mm,
> Largeur : 70 mm,
> Longueur globale : 124 mm.
- Valeur du shunt électrique : 5 A à 20 A.
> Hauteur : 130 mm,
> Largeur : 130 mm,
> Longueur globale : 210 mm.
- Valeur du shunt électrique : 50 A et 100 A
> Hauteur : 200 mm,
> Largeur : 200 mm,
> Longueur globale : 343 mm.
- Valeur du shunt électrique : 1 mA à 20 A.
> Poids : 0,7 kg.
> Connecteur d'entrée : Type N (femelle),
> Connecteur de sortie : Type N (femelle),
- Valeur du shunt électrique : 50 A et 100 A.
> Poids : 3,4 kg,
> Connecteur d'entrée : Type LC (femelle),
> Connecteur de sortie : Type N (femelle).
- Température : 13 à 33 °C.
- Plage de températures d'étalonnage (TCal) : 18 à 28 °C.
- Plage d'humidité pour la meilleure caractéristique 1,2 : = 50 % d'humidité relative
- Altitude : 0 m à 3 000 m.

TOUS LES MODÈLES :

- A40B/SET : Ensemble de shunts complet.
- A40B-001MA : Shunt de courant 1 mA.
- A40B-010MA : Shunt de courant 10 mA
- A40B-020MA : Shunt de courant 20 mA
- A40B-050MA : Shunt de courant 50 mA
- A40B-100mA : Shunt de courant 100 mA
- A40B-200mA : Shunt de courant 200 mA
- A40B-500mA : Shunt de courant 500 mA
- A40B-1A : Shunt de courant 1 A.
- A40B-2A : Shunt de courant 2 A.
- A40B-5A : Shunt de courant 5 A.
- A40B-10A : Shunt de courant 10 A.
- A40B-20A : Shunt de courant 20 A.
- A40B-50A : Shunt de courant 50 A.
- A40B-100A : Shunt de courant 100 A.

À PROPOS DE FLUKE CALIBRATION :
Fondée en 1948, aux Etats-Unis, Fluke Corporation est le leader mondial dans la fabrication, la distribution et le service associé aux logiciels & équipements électroniques de test.
Fluke Corporation est aujourd’hui présent dans plus de 100 pays.
Sa Division Fluke Calibration regroupe différentes marques leader chacune dans leur domaine :
- Fluke (étalon électrique)
- DHI & Ruska (étalon en Pression & débit)
- Hart Scientific ( étalon en Température)
