| | | | Testeur de radio-altimètres civils - ALT-8000 | VIAVI SOLUTIONS

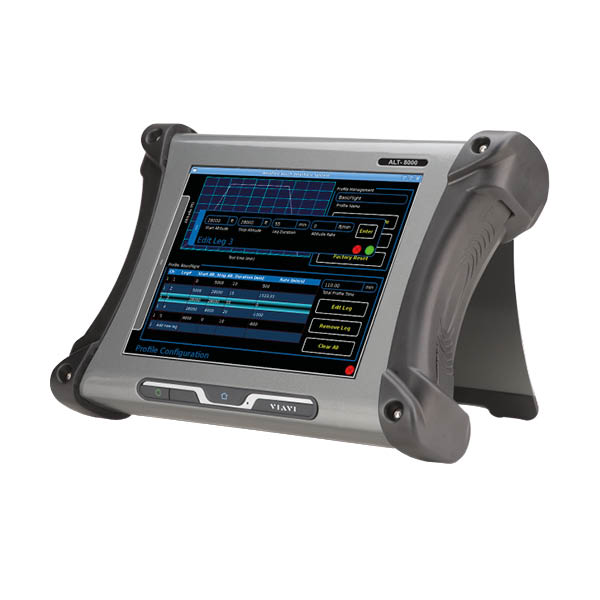

Le système ALT-8000 de VIAVI SOLUTIONS est un appareil de test de ligne de vol altimétrique radio portative reposant sur la technologie RF. Il pèse environ 4,5 kg avec un grand écran tactile couleur de 12 pouces, le rendant facile à utiliser. C’est un ensemble de test universel pour les radioaltimètres et les radioaltimètres à impulsions FMCW de 4,3 GHz. L’autonomie de sa batterie est de plus de 4 heures.
L’ALT-8000 est fourni dans sa boîte de transport.
L’interface utilisateur est basée sur Windows ™ et fournit diverses pages pour le contrôle du jeu de tests et l’affichage des mesures paramétriques telles que la puissance d’émission, la fréquence de transmission (centre), la vitesse de balayage, la largeur d’impulsion de transmission (systèmes à impulsions).
La page Profil permet à l'utilisateur de créer, sauvegarder, rappeler ou supprimer des profils nommés. Chaque profil est composé de jambes individuelles. Début, arrêt altitudes et tarifs sont paramétrables pour chaque étape. Un profil peut ensuite être mis en place pour simuler une approche d'atterrissage complète comprenant une fusée éclairante ou un décollage et un départ.
Les coupleurs d’antenne fournis permettent de vérifier rapidement le système d’altitude radio sans qu’un accès soit nécessaire pour tester les ports de l’UUT LRU. Le test RF en boucle vérifie la fréquence TX, la puissance, la vitesse de balayage et le contrôle du niveau RF et fournit un moyen de tester la sensibilité de l'UUT.
La page de configuration permet à l'utilisateur de définir les paramètres du système, de l'utilisateur et de la connexion RF, notamment RS-232, AID, la perte de câble RF et le décalage d'altitude.
Contrairement à d’autres testeurs, l’ALT-8000 teste l’antenne jusqu’à l’indicateur situé dans le poste de pilotage, ce qui permet à l’opérateur de reproduire les conditions de vol et d’isoler un composant défectueux du système installé.
CARACTÉRISTIQUES :
- Teste les radioaltimètres FMCW, y compris les types CDF.
- Teste les radioaltimètres à impulsions.
- Connexion directe à UUT T/R ou au système installée via des coupleurs d’antennes.
- Détection des défauts TX, RX, Antenna ou Feeder.
- Multicanal.
- Profils de montée/descente multi-jambes programmables.
- Grand écran tactile avec interface utilisateur simple.
- Interface de contrôle à distance USB/LAN.
- Léger et compact.
- Batterie de 4 heures.
APPLICATIONS :
- Terrain Awareness Warning System (TAWS) installations.
- Création de profils pour contrôler les simulations dynamiques d'altitude.
- Simulation d’une approche d'atterrissage complète, y compris d'une fusée éclairante.
- Simulation d’un décollage et d’un départ.
- Reproduction de conditions réelles aéroportées.
AUTRES MODÈLES :
- ALT-8015 : Testeur de radio-altimètres militaires.
- ALT-9000 : Testeur unvisersel de radio-altimètres.
|
| | | |
| |
|
|
| |
|
