| | | | Générateur de fonction 5MHz - ATG1005 - TTI

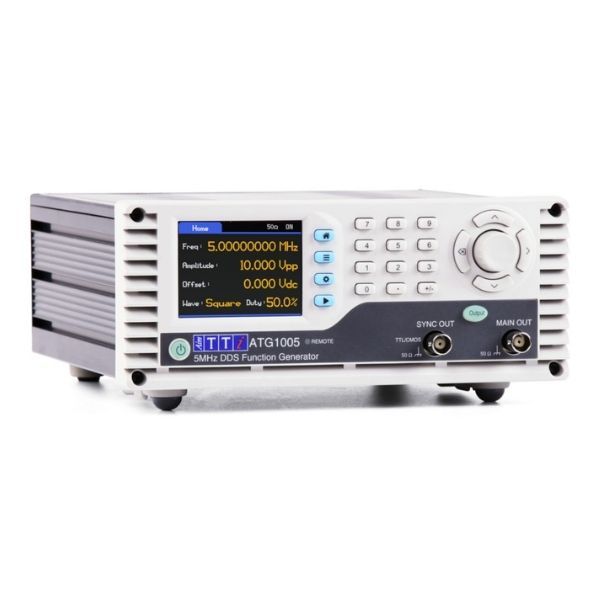

Le générateur ATG1005 est un générateur de fonction 5MHz conçu pour répondre aux exigences des applications de conception, de test et d'éducation. Basé sur la synthèse numérique directe (DDS), il offre des formes d'onde de haute qualité avec des fonctions de balayage et de modulation FSK/PSK, le tout dans un format compact avec interface tactile intuitive.
CARACTÉRISTIQUES :
- Plage de fréquence : 1 mHz à 5 MHz.
- Résolution : 1 mHz ou 9 chiffres.
- Précision : Meilleure que 10 ppm sur 1 an.
- Stabilité en température : Typiquement < 1 ppm/°C.
- Sinus : 1 mHz à 5 MHz.
- Carré : 1 mHz à 5 MHz avec symétrie variable 1% à 99%.
- Triangle : 1 mHz à 500 kHz.
- Impulsions : Positives et négatives, 1 mHz à 5 MHz.
- Niveau de sortie : 2 mV à 20 V crête-crête (circuit ouvert).
- Charge 50O : 1 mV à 10 V crête-crête.
- Résolution d'amplitude : 1 Mv.
- Offset DC : ±10 V depuis 50 Ohms.
- Impédance de sortie : 50 Ohms.
- Écran tactile : 2,8" IPS TFT (320x240) rétroéclairé.
- Thèmes couleur : 6 thèmes personnalisables.
- Contrôles : Écran tactile résistif + touches dédiées + bouton rotatif.
- Mémoire : 6 configurations complètes sauvegardables.
- Balayage : Linéaire ou logarithmique, simple ou double pente
- Temps de balayage : 100 ms à 999 s.
- Modulation FSK : Commutation cohérente entre deux fréquences.
- Modulation PSK : Modulation de phase binaire (0° à 360°).
-Sortie Sync dédiée : Signal carré synchronisé.
- Distorsion harmonique : < -65 dBc (= 500 kHz), < -50 dBc (= 5 MHz).
- Temps de montée/descente : < 30 ns.
- Planéité d'amplitude : ±0,2 dB (= 500 kHz), ±1 dB (= 5 MHz).
- Précision d'amplitude : ±3% ±1 mV à 1 kHz dans 50O.
- Interface USB : Contrôle numérique complet, compatible SCPI.
- Logiciel : Test Bridge gratuit (contrôle jusqu'à 4 instruments).
- Dimensions : 213 x 230 x 98 mm (L x P x H).
- Poids : 1,2 kg.
- Alimentation : 110-240 VAC ±10%, 50/60 Hz, 30 VA max.
- Température de fonctionnement : +5°C à +40°C.
- Humidité : 20-80% HR.
- Conformité : EN61010-1 & EN61326-1.
Le logiciel gratuit Test Bridge permet de piloter les alimentations TTi avec de nombreux avantages :
- Contrôle de séquences temporisées pour tous les instruments et canaux (avec on/off, palier, sinus, rampe, triangle et carré).
- Contrôle d’instruments multiples.
- Enregistrement sous forme de tableau, de graphique et d’histogramme.
- Enregistrement d’un point unique avec limites pass/fail.
- Commandes à distance interactives avec description.
- Compatible USB, LAN et RS232.
À PROPOS DE TTI :
TTi (Thurlby Thandar Instruments) est un leader de la fabrication d’instruments de Test et Mesure et d'alimentations de laboratoire, depuis la fin des années 1970, qui distribue ses produits dans le monde entier. Toute la gamme est pensée et fabriquée au Royaume-Uni. |
| | | |
| |
|
|
| |
|
