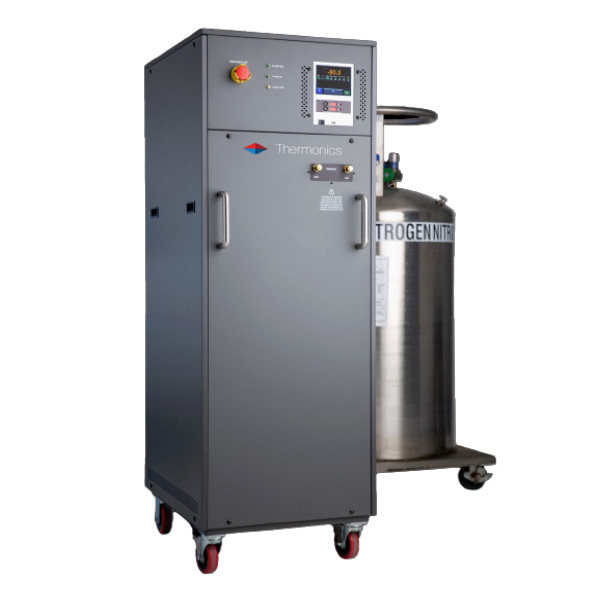

| | | | Refroidisseur par LN2 (azote liquide), ultra basse température, de -100°C à +200°C | Thermonics.
Les refroidisseurs Thermonics Cryo utilisent des cryogènes liquéfiés (LN2) pour refroidir les fluides caloporteurs avec une technologie de refroidissement exclusive, fournissant des températures basses et ultra-basses et des taux de transition rapides vers le dispositif sous test ou un processus de test. Les refroidisseurs Cryo sont des systèmes compacts et portables idéaux pour les applications de refroidissement à capacité ultra-élevée et variable où l'alimentation en LN2 (azote liquide) ou LCO2 (Dioxyde de Carbone Liquide) est automatiquement ajustée par contrôleur intégré du refroidisseur afin de répondre aux exigences de refroidissement spécifiées. Les refroidisseurs cryogéniques THERMONICS sont uniques sur le marché et sont utilisés dans de nombreuses applications industrielles, notamment : la défense, l'aérospatiale, la chimie, les semi-conducteurs, la pharmacie, l'automobile et la médecine. Pour certaines applications spécifiques, le refroidisseur cryogénique est une solution de simple, économique et rentable offrant un rapport prix / performance inégalé.
CARACTÉRISTIQUES :
- Capacité de refroidissement : jusqu’à 20 kW à -90°C
- Type de refroidissement : LN2 (azote liquide).
- Plage de température : -100°C à +200°C.
- Stabilité du fluide : ±0,5°C (à charge nominale).
>AVANTAGES :
- Capacité de refroidissement maximale, jusqu'à 20 kW de puissance de refroidissement.
- Refroidissement variable à la demande en cas de besoin.
- Taux de transition de température extrêmement rapides.
- Encombrement réduit par rapport aux refroidisseurs à compresseur plus conventionnels.
- Prix d'achat moins élevé Vs les refroidisseurs à base de compresseur.
- Technologie exclusive THERMONICS pour empêche le gel des fluides caloporteurs.
Les seuls inconvénients :
- La consommation de LN2 (Azote liquide) ajoute des coûts de fonctionnement.
- L'échappement GN2 (Azote gazeux) nécessite une ventilation.
>SPECIFICATIONS :
- Capacité Pompe : Jusqu’à 10 GPM (38L/min).
- Débit fluide : jusqu’à 8 GPM @ 30 PSI (~30L/min @ 2 bars).
- Fluide : 3M Novec 7100.
- Matériaux humides : Cuivre plombé dur / inoxydable.
- Réservoir : Acier inoxydable scellé.
>CONTRÔLES :
- Interface : Écran tactile couleur avec graphique de la température.
- Contrôle dynamique de la température à distance.
- Communications à distance : Ethernet & RS-232.
- Alarmes : Faible débit, réservoir bas, plage hors température.
>EXIGENCES DE FONCTIONNEMENT :
- Température ambiante : 18? to 27? (23? Nominal).
- Alimentation : Triphasée, 220V, 50Hz.
- Dimensions du système (approx.) : 163H x 56L x 72cmP.
>OPTIONS :
- Entraînement à fréquence variable (VFD).
- Pression et débits du fluide programmables.
- Remplissage automatique.
- Vidange automatique.
AUTRES MODÈLES :
A-40-1100 : Refroidisseur par air froid -40°C à +50°C | 55.9 X 106.7 X 190.5cm.
A-40-1900 : Refroidisseur par air froid -40°C à +50°C | 78.7 X 121.9 X 198.1 cm.
A-40-2700 : Refroidisseur par air froid -40°C à +50°C | 109.2 X 152.4 X 198.1cm.
A-60-2700 : Refroidisseur par air froid -60°C à +50°C | 55.9 X 106.7 X 190.5cm.
A-60-3000 : Refroidisseur par air froid -60°C à +50°C | 78.7 X 121.9 X 198.1cm.
A-60-4600 : Refroidisseur par air froid -60°C à +50°C | 109.2 X 152.4 X 198.1cm.
A-80-500 : Refroidisseur par air froid -85°C à +50°C | 55.9 X 106.7 X 190.5cm.
A-80-1700 : Refroidisseur par air froid -85°C à +50°C | 78.7 X 121.9 X 198.1cm.
A-80-2400 : Refroidisseur par air froid -85°C à +50°C | 109.2 X 152.4 X 198.1cm.
W-40-1100 : Refroidisseur par eau froide -40°C à +50°C | 109.2 X 152.4 X 198.1cm.
W-40-2000 : Refroidisseur par eau froide -40°C à +50°C | 55.9 X 106.7 X 162.6cm.
W-40-3100 : Refroidisseur par eau froide -40°C à +50°C | 78.7 X 121.9 X 162.6cm.
W-60-2800 : Refroidisseur par eau froide -60°C à +50°C | 55.9 X 106.7 X 162.6cm.
W-60-3100 : Refroidisseur par eau froide -60°C à +50°C | 55.9 X 106.7 X 162.6cm.
W-60-4700 : Refroidisseur par eau froide -60°C à +50°C | 109.2 X 152.4 X 162.6cm.
W-80-600 : Refroidisseur par eau froide -85°C à +50°C | 55.9 X 106.7 X 162.6cm.
W-80-1800 : Refroidisseur par eau froide -85°C à +50°C | 55.9 X 106.7 X 162.6cm.
W-80-2500 : Refroidisseur par eau froide -85°C à +50°C | 109.2 X 152.4 X 162.6cm.
PAO : Refroidisseur par fluides caloporteurs -40°C à +80°C.
AC-95 : Refroidisseur par gaz ou CDA -90°C.
À PROPOS DE INTEST THERMAL SOLUTIONS :
Fondée en 1970, InTest Thermal Solutions (iTS) est spécialisée dans la conception et la fabrication de solutions de test thermiques de précision.
Au travers du regroupement des différentes marques que sont Temptronic, Sigma System et Thermonics, InTest Thermal Solutions est en mesure de proposer une offre complète et dédiée aux différents clients acteurs dans le secteur de l’Aéronautique, Automobile, Défense, Semiconducteur, etc.
Les produits que comprend la gamme InTest Thermal Solutions tel que les générateurs thermiques à air forcé, plus communément appelé «Thermostream», les thermospots, les plaques thermiques, ou encore des refroidisseurs, font de iTS le partenaire de choix pour vous aider à répondre aux applications les plus exigeantes des solutions de tests thermiques. |
| | | |
| |
|
|
| |
|
