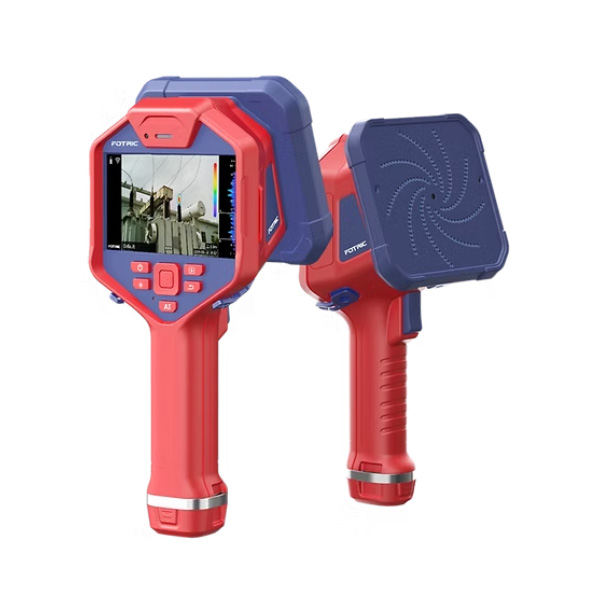

| | | | Caméra acoustique portable – H6 | FOTRIC
Les caméras acoustiques H6 ont été conçues pour répondre aux exigences des secteurs industriels les plus pointus. Ces caméras acoustiques haute performance combinent l’évaluation des fuites et la détection des décharges partielles dans un seul appareil puissant.
Jusqu’à 162 microphones numériques MEMS, la série H - FOTRIC offre une sensibilité inégalée, capable de détecter même les signaux acoustiques les plus faibles, identifiant ainsi de petites fuites de gaz ou de légères décharges électriques qui pourraient autrement passer inaperçues avant de dégénérer en problèmes majeurs.
Le mode « Focus Acoustique » assure un ciblage précis et un diagnostic fiable, la rendant essentielle pour préserver l’intégrité des équipements et prévenir des pannes coûteuses. Améliorez ainsi vos capacités d’inspection avec la caméra H6, où performances exceptionnelles et technologie avancée se conjuguent pour une évaluation rapide et facilitée du coût des interventions.
AVANTAGES :
- Sensibilité et capacité de détection exceptionnelles – Technologie MEMS.
- Inspection haute définition efficace :
> Champ de vision de l’image acoustique (FOV) : 66° × 52.
> Caméra numérique industrielle de 13 mégapixels.
- Capture des signaux furtifs - Mode de persistance des signaux acoustiques (T-FFTD®).
- Fonctions polyvalentes pour différentes applications :
> Évaluation des coûts des fuites.
> Diagnostic des décharges partielles.
- Identification des détails avec une clarté sans précédent :
> Fond en niveaux de gris, augmentant le contraste du signal.
> Double flash LED.
> Léger : moins de 1,3 kg (avec batterie).
> Design résistant aux chutes jusqu’à 2 mètres.
- Garantie de 2 ans.
CARACTÉRISTIQUES TECHNIQUES :
- Microphones : 162 – Disposition en spirale (6,6 pouces).
- Champ de vision de l’image acoustique (FOV) : 66° × 52°.
- Distance de travail : 0,3 à 200m.
- Plage de fréquence de mesure acoustique : 2KHz à 100KHz.
- Plage de niveau de pression sonore : -25dB à 120dB (dépendant de la fréquence de mesure).
- Écran : 5’’ Tactile LCD haute définition (1280*720 pixels) – Ecran Gorilla anti-explosion.
- Zoom numérique : 1-10x.
- Caméra numérique : 13MP.
- Stockage interne : SD (remplaçable à chaud) jusqu’à 1T.
- Format de fichier : JPEG / MP4.
- Connectivité : Wi-Fi, Bluetooth, USB, HDMI, Transfert FTP, etc…
- Alimentation : Batterie rechargeable et alimentation secteur.
- Batterie : Autonomie jusqu’à 4 heures – Batterie amovible.
- Protection : IP54, résistance aux chutes jusqu’à 2 m.
- Poids : environ 1.3 kg (batterie incluse).
APPLICATIONS - ÉVALUATION DE FUITES ET DES DÉCHARGES PARTIELLES (FORTE SENSIBILITÉ):
- Détection et localisation des fuites d’air comprimé.
- Identification des fuites de gaz et micro-fuites.
- Évaluation des pertes énergétiques et des coûts associés.
- Détection des décharges partielles sur équipements électriques.
- Identification de l’effet couronne, décharges de surface et internes.
- Inspection électrique sans contact et en toute sécurité.
- Maintenance préventive et prédictive.
- Inspections en fonctionnement, sans arrêt de production.
- Prévention des pannes, arcs électriques et incendies.
- Audits énergétiques et diagnostics industriels rapides.
- Détection de signaux acoustiques très faibles grâce à la haute sensibilité des 162 MEMS.
- Diagnostic précis avec le mode Focus Acoustique.
- Adaptée aux inspections nécessitant une forte sensibilité et une haute résolution.
AUTRES MODÈLES :
- TD2 : 64 MEMS – Visualisation de fuites.
- H4Mini : 112 MEMS – Évaluation de fuites.
- H4 : 112 MEMS – Évaluation de fuites et des décharges partielles - Bonne sensibilité.
- H6+ : 234 MEMS – Évaluation de fuites et des décharges partielles - Très forte sensibilité.
- H7 : 345 MEMS – Évaluation de fuites et des décharges partielles - La meilleure sensibilité.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
