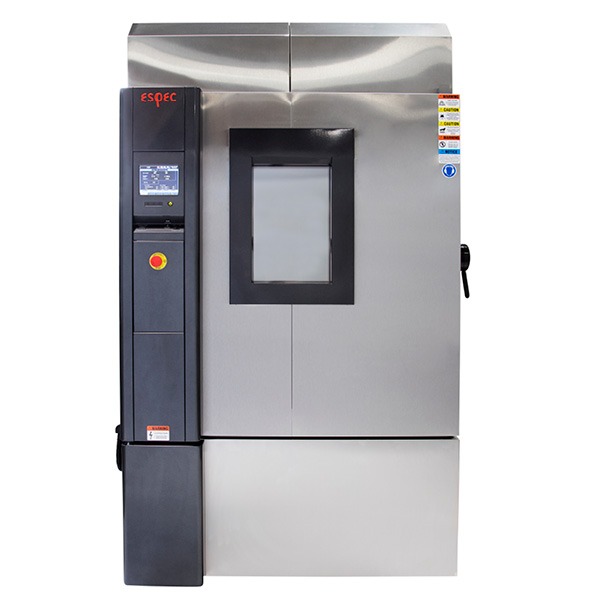

Système de test HALT - Sans LN2 - Table 30'' | ESPEC QUALMARK

Le nouveau système HALT Qualmark, équipé d’un système de réfrigération en cascade (ESPEC), supprime la nécessité d’utiliser de l’azote liquide (LN2). Cette génération de chambre rend ainsi les essais HALT accessibles aux sites où les systèmes HALT traditionnels ne sont pas envisageables. Lorsque l’approvisionnement en LN2 est complexe, coûteux ou tout simplement impossible, cette solution constitue une alternative fiable, performante & unique. Elle répond également aux besoins des utilisateurs souhaitant optimiser leur consommation de LN2, en l’utilisant uniquement comme renfort lors des rampes thermiques rapides, tandis que le système de réfrigération en cascade prend le relais pendant les phases de stabilisation. La table de chocs et vibrations aléatoires Qualmark complète le système pour recréer l’environnement combiné indispensable aux essais HALT complets. Robuste et éprouvée, cette solution associe le meilleur des technologies ESPEC et Qualmark pour offrir performance, fiabilité et maîtrise des coûts.

PRINCIPAUX METHODE DE TEST HALT :
- Réduire les délais d’introduction des produits sur le marché.
- Réduire les coûts de développement.
- Éviter les défauts de jeunesse.
- Livrer des produits plus fiables et matures plus rapidement.
- Réduire les coûts des retours sous garantie.

AVANTAGES :
- Systèmes HALT sans azote liquide - Solution unique sur le marché.
- Table de vibration xLF2 :
>Table brevetée à chocs répétitifs, 6 degrés de liberté (6 DoF).
> Excitation simultanée multifréquences pour tests d’assemblages complexes.
> Gestion PSD facilitant la maintenance.
- Pilotage & Contrôle :
> Contrôleur ESPEC P-300 avec écran tactile couleur 6,5’’.
> Jusqu’à 40 programmes / 99 étapes (import/export USB).
> Gestion et export des données via logiciel PC.
> Contrôle de la température produit pour optimiser les rampes.
> Web Controller intégré pour accès aux données température & vibration.
- Conception de l’enceinte :
> Intérieur & extérieur en acier inoxydable.
> Porte avec rupture thermique antigivre.
> Fenêtre chauffée avec éclairage LED.
> Passage de câbles Ø 4’’ (101,6mm).
> Roulettes avec pieds de mise à niveau.
- Sécurité & Exploitation :
> Triple protection contre la surchauffe.
> Relais de sécurité pour équipements externes.
> Disjoncteur principal verrouillable.
> Arrêt d’urgence.
> Purge à air sec pour limiter l’humidité.
> Maintenance facilitée (portes et panneaux amovibles).
- Système frigorifique :
> Compresseurs haute performance Copeland Scroll.
> Contrôle WRTC optimisant les rampes thermiques et l’efficacité énergétique.
> Détendeur électronique modulant selon la demande de refroidissement.

CARACTÉRISTIQUES (EQ):
- Température : -70°C à +180°C.
- Rampes : Montée entre 8 et 15°C/min & Descente entre 5 et 15°C/min.
- Volumes : 116L (534x534x407mm) ou 765L (1000x1143x663mm).
- Dimensions table : 457x457mm (4 marteaux) ou 762x762mm (8 marteaux).
- Vibration : 5 à 75 gRMS.

MODELES :
- EQZ4-3NAL1.5 : Enceinte HALT / Table 457 x 457mm / 4 marteaux (actionneurs) / 116L / -70 to 180°C / Jusqu’à 9 °C/min / 5 - 60 gRMS (table nue).
- EQGNZ27-6NAL2.5 : Enceinte HALT / Table 762 x 762mm / 8 marteaux (actionneurs) / 765L / -70 to 180°C / Jusqu’à 8 °C/min / 5 - 75 gRMS (table nue).
- EQGNZ27-12NWL2.5 : Enceinte HALT / Table size 762 x 762mm / 8 marteaux (actionneurs) / 765L / -70 to 180°C / Jusqu’à 12 °C/min / 5 - 75 gRMS (table nue).
- EQGNZ27-15NW2.5 : Enceinte HALT / Table size 762 x 762mm / 8 marteaux (actionneurs) / 765L / -70 to 180°C / Jusqu’à 15 °C/min / 5 - 75 gRMS (table nue).

OPTIONS :
- Contrôleur Web.
- Borniers pour signaux temporels supplémentaires (6).
- Interface série pour ordinateur.
- Arrêt d’urgence.
- Purge à air sec.
- Refroidissement renforcé à l’azote liquide (LN2).
- Contrôle de la température du produit.
- Kit de fixation HALT.
- Tuyauterie modulaire isolée sous vide (MVIP).
- Capteur d’oxygène.
- QDaq – Système d’acquisition de données Qualmark.
- Passages de câbles.
- Fenêtre d’observation.
- etc…

AUTRES MODÈLES :
- T1.5 : Enceinte pour essais aggravés - Table 18" (457 x457mm).
- T2.0 : Enceinte pour essais aggravés - Table 24" (600 x 400mm).
- T2.5 : Enceinte pour essais aggravés - Table 30" (762 x 762mm).
- T2.5 HIGHT TEMP : Enceinte pour essais aggravés - Températures extrêmes - Table 30" (762 x 762mm)
- T3.0 : Enceinte pour essais aggravés - Table 36" (916 x 914mm).
- T4.0 : Enceinte pour essais aggravés - Table 48" (1220 x 1220mm).
- T4.0 HIGHT TEMP : Enceinte pour essais aggravés - Températures extrêmes - Table 48" (1220 x 1220mm).
- T8.0 : Enceinte pour essais aggravés - Large table 100 x 48" (2540 x 1220mm).

Fondée en 1991, QUALMARK conçoit et fabrique des chambres de différents volumes combinant à la fois la température et les vibrations.
Le premier objectif est de construire la robustesse de votre produit visant à le rendre mature durant sa phase de conception (HALT). Le second objectif est de maintenir sa robustesse durant la phase de production en éliminant ses défauts de jeunesse ainsi que les dérives de process (HASS). Un atout majeur : les cycles de déverminage sont drastiquement raccourcis (< à 4H).

Suite au rapprochement de leurs groupes de vente respectifs en août 2017, ESPEC NORTH AMERICA et QUALMARK CORPORATION ont annoncé une fusion complète des entreprises.
Cette intégration des solutions QUALMARK au sein de ESPEC CORP renforce le positionnement du groupe en tant que leader mondial de la simulation environnementale.

La division QUALMARK chez ESPEC NORTH AMERICA, c’est :
- Plus de 1200 systèmes installés dans le monde entier.
- Une implantation mondiale vous assurant la maintenance, la formation, le transfert de technologies sur différents sites (Développement - Production).
- Une gamme complète de chambres avec ou sans azote.
- Conforme EN 62506.

MB Electronique dispose, dans ses locaux, d’un laboratoire d'essais aggravés équipé de 2 systèmes de tests QUALMARK, Typhoon 3.0.
