Diviseur de tension Kelvin-Varley de précision – KVD-700 | IET Labs.

Le KVD-700 de chez IET Labs est un diviseur de tension de qualité étalon primaire utilisant le circuit Kelvin-Varley. Il s’agit d'un étalon de rapport primaire très préci, stable et linéaire adapté à une utilisation dans de nombreuses applications nécessitant des rapports de tension ou de courant connus. Le diviseur de tension KVD-700 Kelvin-Varley est particulièrement approprié pour une utilisation dans les circuits de pont, fournissant deux branches d'un pont avec un ratio très connu.
Le KVD-700 a une résolution de 0,1 ppm et une linéarité absolue de 0,1 ppm. Il a une entrée 1.0 et une entrée 1.1 pour permettre le dépassement. Le coefficient de température de linéarité est de 0,1 ppm/ºC et le coefficient de puissance de linéarité est de 0,2 ppm/W.
Le diviseur de tension KVD-700 Kelvin-Varley intègre un certain nombre de fonctionnalités avancées pour plus de commodité et de hautes performances. Ceux-ci incluent : la capacité d'auto-étalonnage ; état de l'art nominalement "résistances à feuille métallique en vrac à tempco zéro" ; Bornes de liaison en cuivre tellure à faible emf montées sur Kel-F ; potentiomètres d'étalonnage internes scellés ; et un guide d'utilisation pratique attaché à l'appareil.
Le KVD-700 dispose d'un circuit d'auto-étalonnage à pont de Wheatstone intégré afin que l'unité puisse être étalonnée avec un minimum d'instruments externes et sans nécessiter un autre diviseur de tension.
Le diviseur de tension KVD-700 Kelvin-Varley utilise des résistances de précision qui ont été vieillies, cyclées en température et en puissance pour maximiser la stabilité à long terme, et adaptées pour minimiser les effets des coefficients de température et de puissance. La décade la plus importante est scellée dans un bain d'huile pour minimiser les effets du coefficient de température.
Les commutateurs utilisés ont des contacts en alliage d'argent massif plaqué or pour une longue durée de vie, une résistance de contact minimale et aucun ternissement. L'or permet également l'utilisation avec des signaux de bas niveau. Les commutateurs ont plusieurs contacts d'essuie-glace pour fournir une faible résistance de contact stable. Les interrupteurs principaux sont scellés.
Les bornes de liaison en tellure-cuivre plaqué or de haute qualité servent à minimiser les effets thermiques emf qui refléteraient artificiellement un changement dans les mesures de résistance en courant continu. Ils sont montés sur le boîtier sur des rondelles Kel-F spéciales pour assurer une faible fuite. Tous les autres conducteurs à l'intérieur de l'instrument, ainsi que la soudure utilisée, ne contiennent pas de métaux ou de jonctions qui pourraient contribuer à des problèmes de force électromotrice thermique.

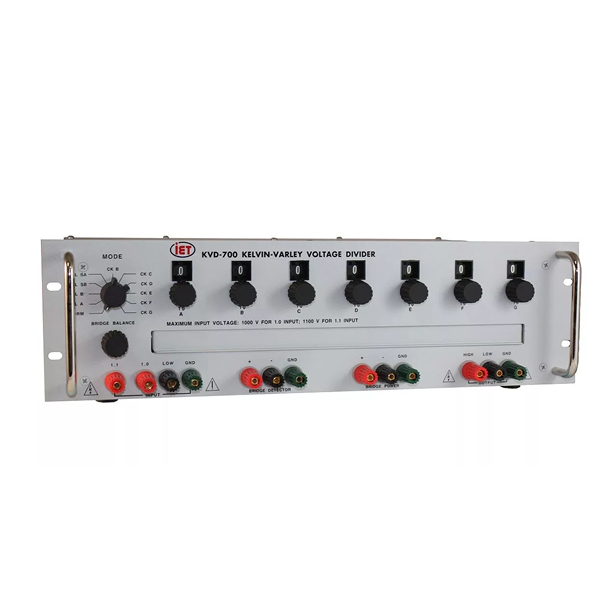

Le panneau avant est clairement étiqueté indiquant la taille des pas pour chaque décade. Les limites maximales de tension et de courant sont également indiquées. L'unité peut être montée dans un rack standard de 19 pouces.

Les applications incluent :
- La détermination de la linéarité.
- La mesure de la tension et de la résistance.
- L'étalonnage d'autres diviseurs, potentiomètres ou dispositifs similaires impliquant à la fois la tension et le courant.

CARACTÉRISTIQUES :
- Etalon primaire Diviseur de tension Kelvin-Varley 100 kOhm.
- Utilisé par les instituts nationaux de mesure du monde entier.
- Le pont de Wheatstone intégré permet un circuit d'auto-étalonnage.
- Utilise des "résistances à feuille zéro tempco".
- Remplacement direct du diviseur Kelvin-Varley Fluke 720A.

À PROPOS DE IET Labs :
Depuis 1976, la mission d'IET Labs est de fournir aux utilisateurs des solutions durables pour les applications en résistance, capacité et inductance.
En 2000, IET Labs a acquis les étalons, les boîtes à décade de résistance, les mégohmmètres et les ponts de GenRad en assurant leur fabrication et leur maintenance.
En combinant des décennies de savoir-faire en ingénierie des marques GenRad, esi et IET, IET Labs est devenu le principal fabricant mondial d'instruments d'impédance, en proposant des étalons électriques parmi les plus économiques et les plus stables du marché.
98% des produits IET Labs sont fabriqués aux États-Unis ainis que la quasi-totalité des principaux composants utilisés.
