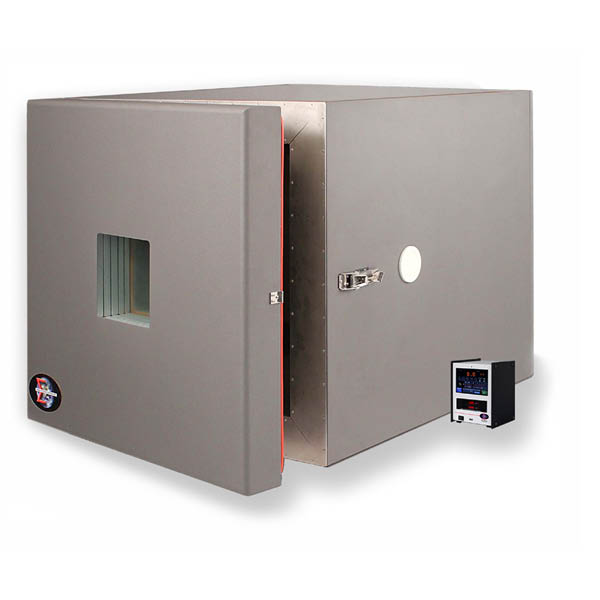

| | | | Enceinte thermique cryogénique de -100°C à +200°C, 255L - M256 | InTEST Sigma Systems.
Chambre d'essai thermique pour un contrôle rapide, précis et extrême de la température. Nos chambres d'essai sont configurées pour répondre à votre application spécifique. Elles peuvent être configurées avec les dimensions exactes, l'accès intérieur et les plages de température pour répondre exactement à vos besoins.
Les enceintes d'essais thermiques cryogéniques répondent aux besoins de test ou de caractérisation sur des gammes de température extrême (-185°C ou -100°C et jusqu’à 500°C) avec une variation rapide de la température tout en offrant précision et répétabilité. Fort d’une expérience de plus de 50 ans dans la conception de chambres thermiques cryogéniques basées sur l’utilisation d’azote liquide (LN2) ou de Dioxyde de carbone liquide (LCO2), InTEST Thermal Solutions propose des solutions de simulation environnementale unique au travers de la série M (Sigma Systems), préconfigurées pour répondre aux applications spécifiques.
Les enceintes thermiques de la série M proposent essentiellement un refroidissement au LN2 (ou LCO2 en option) pour répondre aux besoins de température exigeants, couvrant toute plage de température comprise entre -185 et 500°C (un refroidissement par compresseurs cascadés est disponible en option sur une gamme de température réduite de -55°C à +200°C). Ces enceintes sont configurées pour répondre aux applications spécifiques pour diverses industries : aéronautique, défense, militaire, spatial, recherche fondamentale, etc…). La série M peut être proposée surmesure (dimensions spécifiques avec des plages de température étendues et diverses modifications pour s’adaptées aux applications spécifiques (ouverture du plancher, encoche, passage de câble, superposition de plusieurs volumes d’essais indépendants, etc…).
CARACTÉRISTIQUES :
- Plage de température : de -100°C à +200°C.
- Option basse température étendue jusqu'à : -185°C.
- Option haute température étendue jusqu'à : +400°C.
- Transition :
- Chauffage : de 22°C à 35°C/min.
- Refroidissement : de 25°C à 100°C/min.
- Volume d’essais
- Dimensions : 63.5 cm x 63.5 cm x 63.2 cm (Hauteur x Largeur x Profondeur).
- Volume : 255L.
- Dimensions volume externe : 148.6 cm x 76.2 cm x 100.6 cm (Hauteur x Largeur x Profondeur).
- Liquide de refroidissement : LN2 (LCO2 en option / température basse réduite).
- Affichage de la température et résolution : +/- 0.1°C.
- Homogénéité température : +/- 3.0 °C (option ventilateur HV).
- Stabilité température : +/- 1.0°C.
- Contrôle de température sur le spécimen.
- PID :
- Capteur RTD (500 ohms/2 fils ou (100 ohms/3 fils) ou Thermocouple (K).
- Algorithmes de contrôle ; Boucle primaire, Boucle double, etc…
- Contrôleur programmable à écran tactile ; prend en charge les communications à distance (série TS).
- Interfaces de communication : Ethernet, Telnet, HTML Web Server, GPIB et RS-232.
OPTIONS :
- Tuyaux d’injection LCO2/LN2 gainés sous vide, en Inox et tressé avec une soupape de sécurité contre les surpressions.
- Contrôle cryogénique par le module de sécurité indépendant (IFM) du contrôleur TS.
- Ventilateur haute vitesse pour une meilleure homogénéité dans le volume.
- Montage en rack sur étagère.
- Personnalisation de l’éclairage intérieur, des fenêtres d’observation et des portes extractibles.
- Ouvertures (passages de câbles) et encoches supplémentaires.
- Purge d’azote sec pour le contrôle de l'humidité.
- Accessoires Dewar : collecteurs de distribution, régulateurs de pression.
- Configurations de type table et support sur roulettes fixes ou rétractables.
AUTRES MODÈLES :
- M10 : Enceinte thermique cryogénique de -100°C à +200°C (options étendues : -185°C à 500°C) | 10 L.
- M58 : Enceinte thermique cryogénique de -100°C à +200°C (options étendues : -185°C à 500°C) | 59 L.
- M170 : Enceinte thermique cryogénique de -100°C à +200°C (options étendues : -185°C à 400°C) | 165 L.
