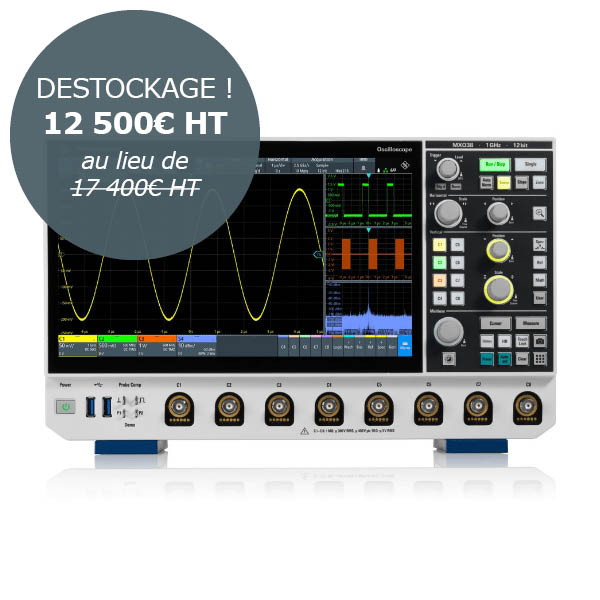

| | | | Oscilloscope 100 MHz 8 voies + PK1 - MXO38-1K ROHDE & SCHWARZ.
Les oscilloscopes R&S®MXO3 combinent vitesse (4,5 millions de formes d'onde/s), précision (ADC 12 bits extensible à 18 bits HD) et compacité (oscilloscope 8 canaux 1 GHz le plus compact du marché : 4 kg, 5 HU).
Disponibles en configurations 4 ou 8 canaux analogiques de 100 MHz à 1 GHz avec upgrades logiciels, ils intègrent option MSO 16 canaux logiques et générateur arbitraire 50 MHz. La mémoire profonde responsive (125 à 500 Mpts/canal) et le trigger numérique haute sensibilité garantissent la capture fiable d'événements complexes. L'écran tactile Full HD 11,6" avec support VESA, port HDMI et OS Linux fermé offrent flexibilité et fiabilité industrielle.
Le package MXO38-1PK comprend en standard l’option PK1 :
MXO3-B6 : Générateur de forme d’onde arbitraire 50 MHz, 1 canal analogique.
MXO3-B105 : Upgrade mémoire 500 Mpoints.
MXO3-K31 : Analyse de puissance.
MXO3-K36 : Analyse de réponse en fréquence.
MXO3-K510 : Déclenchement & Décodage I2C/SPI/UART/RS232-422-485/NRZ.
MXO3-K520 : Déclenchement & Décodage CAN/CAN FD/CAN XL/LIN/SENT.
MXO3-K530 : Protocoles ARINC 429/MIL-STD-1553/SPACEWIRE
MXO3-K550 : Décodage MIPI BASSE VITESSE (SPMI, RFFE).
MXO3-K560 : Décodage ethernet automobile (10BASE-T1S).
CARACTÉRISTIQUES :
- Canaux analogiques : 8.
- Bande passante : 100 MHz.
- Taux d'échantillonnage : 2,5 GEch/s par canal, 5 GEch/s entrelacé.
- Résolution verticale : ADC 12 bits, jusqu'à 18 bits en mode HD.
- Profondeur mémoire : 500 Mpts par canal (standard).
- Cadence d'acquisition : > 4,5 millions de formes d'onde/s.
- Écran : 11,6" Full HD tactile capacitif.
- Système d'exploitation : Linux (fermé).
- Générateur de forme d’onde arbitraire 50 MHz, 1 canal analogique.
- Analyse de puissance.
- Analyse de réponse en fréquence.
- Déclenchement & Décodage I2C/SPI/UART/RS232-422-485/NRZ.
- Déclenchement & Décodage CAN/CAN FD/CAN XL/LIN/SENT.
- Protocoles ARINC 429/MIL-STD-1553/SPACEWIRE
- Décodage MIPI BASSE VITESSE (SPMI, RFFE).
- Décodage ethernet automobile (10BASE-T1S).
- Numéro de série : 101163.
Rohde & Schwarz, société allemande, développe et produit, depuis ses origines, des produits et solutions orientés vers les applications très spécialisées dans les domaines de la communication sans fil, le broadcast & media, la cybersécurité et l’électronique automobile, aérospatiale et industrielle
La majeure partie du R&D (16% du chiffre d’affaires) et de la fabrication est située en Allemagne soit environ 6000 salariés sur plus de 10000 présents dans le monde.
En 2005, la société a décidé d’acquérir la société Hameg, spécialisée dans l’instrumentation d’entrée de gamme. Ce rachat stratégique est le point de départ d’une extension de gamme vers l’instrumentation plus généraliste.
Depuis peu, les produits "ex-Hameg" ont été relabellisés en Rohde & Schwarz et de gros efforts de développement ont été déployés pour introduire de nouvelles gammes de produits très innovants et « upgradables »par logiciel. |
| | | |
| |
|
|
| |
|
