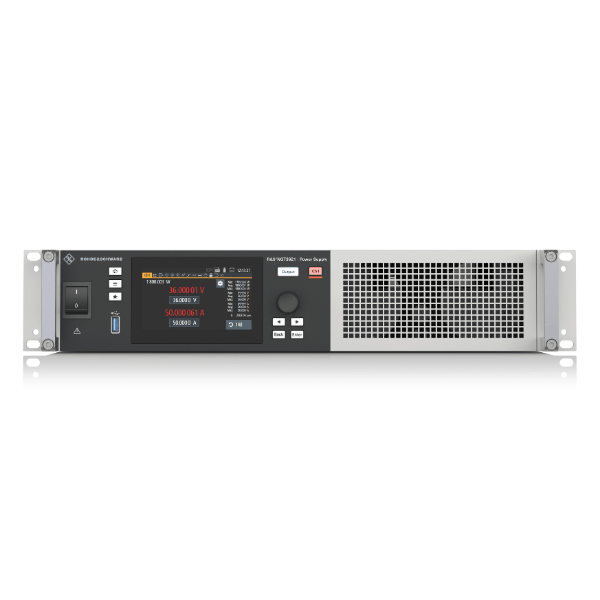

| | | | Alimentation rackable DC 1 voie, 80V/50A/1800W - NGT3621 Rodhe & Schwarz.
La série R&S®NGT3600 est une série d'alimentations DC haute performance, conçue pour répondre aux exigences des environnements de test les plus exigeants.
Ces instruments compacts délivrent une ou deux sorties totalement indépendantes de 1800W, offrant une combinaison exceptionnelle de puissance, de flexibilité et de précision.
Grâce à leur architecture avancée Autoranging, ces alimentations optimisent la distribution de puissance sur une large plage de tensions et de courants, permettant de tester des applications variées allant des moteurs haute puissance aux systèmes avioniques. Chaque canal peut délivrer jusqu'à 80 V ou 50 A avec une résolution et une précision exceptionnelles.
L'écran tactile haute résolution de 4,3 pouces offre une interface intuitive pour une configuration rapide et sans erreur. Les fonctions intégrées de mesure et d'enregistrement de données éliminent le besoin d'instruments externes, tandis que des capacités avancées comme la fonction Arbitrary, le Remote Sensing et la fusion de canaux permettent de simuler des conditions réelles et de s'adapter aux besoins de test les plus complexes.
Directement montables en rack 19", ces alimentations s'intègrent parfaitement dans les systèmes de test automatisés grâce à leurs interfaces USB et LAN, leurs E/S numériques configurables et leur support complet des commandes SCPI.
CARACTÉRISTIQUES :
- Nombre de canaux : 1.
- Puissance totale : 1800 W.
- Puissance maximale par canal : 1800 W.
- Tension de sortie : 2 V à 80 V.
- Courant maximal : 50 A.
- Sorties galvaniquement isolées et flottantes.
- Ondulation et bruit (20 Hz à 20 MHz à 30 V/25 A) : < 5 mV RMS, < 10 mV crête-à-crête.
- Ondulation de courant : < 10 mA RMS.
- Résolution de programmation : 1 mV (tension), 1 mA (courant).
- Précision de programmation : < 0,03% + 12 mV (tension), < 0,05% + 15 mA (courant).
- Résolution de lecture : 1 mV (tension), 100 µA (courant).
- Temps de montée/descente : < 5 ms (10% à 90%).
- Architecture Autoranging pour optimisation de puissance.
- Remote Sensing avec compensation jusqu'à 1,0 V.
- Fonction Arbitrary (3200 points, temps de maintien de 1 ms à 4,66 h).
- Fonction Rampe (10 ms à 10 s).
- Retard de sortie configurable.
- Impédance de sortie ajustable (0 O à 3,6 Ohms).
- Mode charge électronique (90 W, 2,5 A max).
- Protection surtension (OVP), surintensité (OCP), surpuissance (OPP).
- Protection thermique (OTP).
- Fusible électronique avec délai ajustable.
- Limites de sécurité configurables.
- Mesures intégrées haute résolution (tension, courant, puissance).
- Statistiques (min, max, moyenne).
- Enregistrement de données (jusqu'à 100 échantillons/s).
- Export CSV sur clé USB.
- Écran tactile TFT 4,3" (480 × 272 pixels).
- Interfaces : USB-TMC, USB-CDC, LAN.
- E/S numériques configurables (8 broches).
- Bouton utilisateur personnalisable.
- Sauvegarde/rappel de configurations.
- Dimensions (L × H × P) : 481 × 88 × 565 mm.
- Poids : 13,5 kg.
- Format rack 19" 2U, montage direct sans accessoire.
APPLICATIONS :
- R&D : Développement et validation de prototypes.
- Production : Tests automatisés en environnement ATE.
- Aérospatiale et Défense : Systèmes avioniques et équipements militaires.
- Énergies renouvelables : Tests de systèmes photovoltaïques et batteries.
- Automobile : Motorisations électriques et systèmes de puissance.
- Électronique de puissance : Convertisseurs, onduleurs et alimentations.
