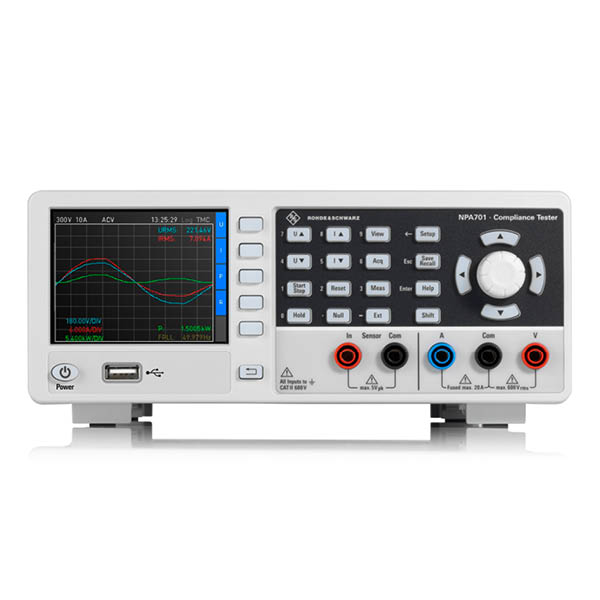

| | | | Testeur de conformité, DC à 100 kHz + interface IEEE-488 (GPIB) – NPA701-G | ROHDE & SCHWARZ.
Les analyseurs de la série NPA | Rohde & Schwarz sont les premiers testeurs compacts de caractérisation du courant de charge et de veille AC/DC permettant d'effectuer des mesures sans outils supplémentaires tels que des ordinateurs ou une infrastructure à distance.
L’analyseur NPA701-G est le modèle de pointe, permettant des tests de conformités. Il permet des tests pour les normes tel que IEC 62301, EN 50564 ou encore EN 61000-3.
Dans l'analyse harmonique, le testeur de conformité R&S®NPA701 affiche graphiquement jusqu'à la 50e harmonique avec une échelle d'amplitude logarithmique. La fonction de diagramme de tendance à deux canaux configurables par l'utilisateur pour U, I, P, S, Q et F est unique dans cette catégorie d'instruments. L'écran couleur QVGA brillant (320 × 240 pixels) affiche simultanément jusqu'à 10 résultats de mesure configurables par l'utilisateur avec un taux de rafraîchissement de 10 mesures par seconde. L'instrument a une précision de base de 0,05%. Les signaux sont acquis de DC à 100 kHz à un taux d'échantillonnage de 500 kéchantillons par seconde. Le courant et la tension sont affichés avec une résolution de 16 bits. La fonction d'enregistrement permet aux utilisateurs de stocker les données mesurées avec un horodatage au format .CSV pendant une période pratiquement illimitée. Le contenu de l'écran peut également être sauvegardé sur une clé USB à tout moment en appuyant sur un bouton. Une fonction PASS/FAIL permet aux utilisateurs de contrôler de nombreux résultats de mesure. L'instrument dispose d'assistants pour les normes IEC62301 (veille), EN50564 (veille prolongée) et EN61000-3-2 (courant harmonique pour CEM, approbation CE), permettant des mesures autonomes sans PC.
CARACTÉRISTIQUES :
- Plage de mesure de la puissance : 50 µW to 12 kW.
- Bande passante analogique : DC à 100 kHz.
- Taux d'échantillonnage : 500 kéchantillons/s.
- Résolution de 16 bits pour le courant et la tension.
- Précision de base : 0.05%.
- 26 fonctions mathématiques et de mesure différentes.
- Interface IEEE-488 (GPIB).
AUTRES MODÈLES :
NPA101 : Compteur de puissance, DC à 100 kHz.
NPA501 : Analyseur de puissance, DC à 100 kHz.
NPA501-G : Analyseur de puissance, DC à 100 kHz + interface IEEE-488 (GPIB).
NPA701 : Testeur de conformité, DC à 100 kHz.
Rohde & Schwarz, société allemande, développe et produit, depuis ses origines, des produits et solutions orientés vers les applications très spécialisées dans les domaines de la communication sans fil, le broadcast & media, la cybersécurité et l’électronique automobile, aérospatiale et industrielle
La majeure partie du R&D (16% du chiffre d’affaires) et de la fabrication est située en Allemagne soit environ 6000 salariés sur plus de 10000 présents dans le monde.
En 2005, la société a décidé d’acquérir la société Hameg, spécialisée dans l’instrumentation d’entrée de gamme. Ce rachat stratégique est le point de départ d’une extension de gamme vers l’instrumentation plus généraliste.
Depuis peu, les produits "ex-Hameg" ont été relabellisés en Rohde & Schwarz et de gros efforts de développement ont été déployés pour introduire de nouvelles gammes de produits très innovants et « upgradables »par logiciel. |
| | | |
| |
|
|
| |
| |
