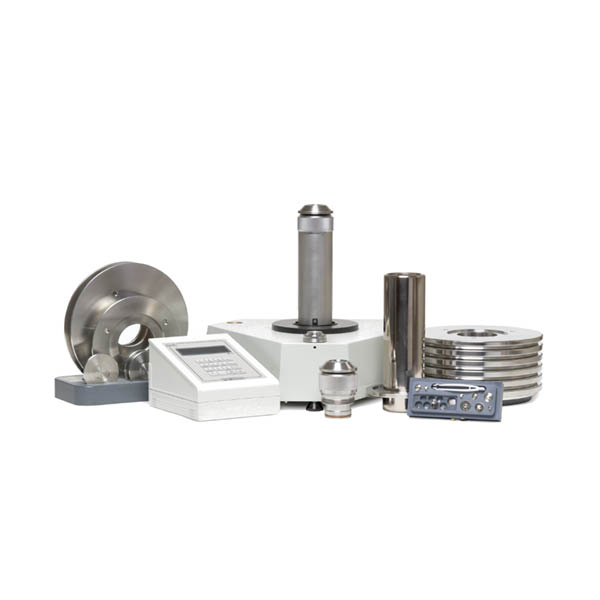

Manomètre à piston – Pression de gaz jusqu’à 11 MPa – PG7102 FLUKE CALIBRATION
Le manomètre à piston PG7102 couvre les pressions relatives et absolues supérieures à la pression atmosphérique avec le gaz comme milieu sous pression. Le mode absolu est pris en charge par les mesures automatiques et l'ajout de pression atmosphérique à l'aide du baromètre interne de la plate-forme PG7102 ou de tout autre baromètre externe prenant en charge les communications RS-232.
Le PG7102 ne couvre pas les pressions relatives ou absolues inférieures à la pression atmosphérique.
Le manomètre à piston PG7102 offre une solution complète, du vide à 11 MPa :
- Étalons de pression de référence de pointe, pour les niveaux d'incertitude les plus bas.
- Solution complète, du vide à 11MPa.
- Génération en temps réel de pressions de référence totalement validées.
- Interface locale intuitive avec l'opérateur.
- Configurations manuelles, semi-automatiques et entièrement automatiques.
CARACTÉRISTIQUES :
- Caractéristiques des jeux de masses : Toutes les masses sont fournies dans des mallettes de transport moulées réutilisables, dotées d'inserts sur mesure.
- Masses :
> Matériau : acier inoxydable amagnétique 304L,
> Finition : poli par électrolyse,
> 1717Tolérance de réglage : ± 20 ppm de la valeur nominale Précision des valeurs mesurées : ± 5 ppm ou 1 mg, la plus grande valeur des deux,
> Traçabilité des valeurs mesurées : NIST (National Institute of Standards and Technology).
- Température du piston-cylindre :
> Plage : 0 à 40 degrés C,
> Résolution : 0,01 degré C,
> Précision : ± 0,1 degré C.
- Température ambiante :
> Plage : 0 à 40 degrés C,
> Résolution : 0,1 degré C,
> Précision : ± 1 degré C.
- Pression barométrique avec capteur interne :
> Plage : 70 à 110 kPa,
> Résolution : 10 Pa,
> Précision : ± 140 Pa.
La pression barométrique peut également être relevée automatiquement à partir de n'importe quel dispositif RS-232, comme le RPM4.
- Humidité relative :
> Plage : 5 à 95 % HR,
> Résolution : 1 % HR,
> Précision : ± 10 % HR.
- Position du piston :
> Plage : ± 4,5 mm,
> Résolution : 0,1 mm.
- Rotation du piston (vitesse et décélération) :
> Plage : 2 à 150 tr/min,
> Résolution : 1 tr/min.
- Mesure de pression PG7102 :
> PC-7100/7600-10 et 10-L :
Sensibilité : 0,02 Pa + 0,5 ppm,
Reproductibilité : ± 2 ppm,
Incertitude de mesure type : ± (0,2 Pa + 12 ppm),
Vitesse de descente type (35 kg) : 0,2 mm/min.
> PC-7100/7600-20 :
Sensibilité : 0,04 Pa + 0,5 ppm,
Reproductibilité : ± 2 ppm,
Incertitude de mesure type : ± (0,2 Pa + 14 ppm),
Vitesse de descente type (35 kg) : 0,2 mm/min.
> PC-7100/7600-50 :
Sensibilité : 0,1 Pa + 0,5 ppm,
Reproductibilité : ± 3 ppm,
Incertitude de mesure type : ± (0,5 Pa + 14 ppm),
Vitesse de descente type (35 kg) : 0,5 mm/min.
> PC-7100/7600-100 :
Sensibilité : 0,2 Pa + 0,5 ppm,
Reproductibilité : ± 3 ppm,
Incertitude de mesure type : ± (1 Pa + 20 ppm),
Vitesse de descente type (35 kg) : 0,7 mm/min.
> PC-7100/7600-200 :
Sensibilité : 0,4 Pa + 0,5 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (2 Pa + 20 ppm),
Vitesse de descente type (35 kg) : 1 mm/min.
- Incertitude de mesure de pression : Toutes les sources d'incertitude dans des conditions de fonctionnement type sont identifiées, quantifiées et combinées conformément aux directives ISO/TAG4/WG3. Les valeurs sont dès lors arrondies vers le haut afin de produire des chiffres d'incertitude globaux traditionnels pour l'utilisateur type dans des conditions type.
