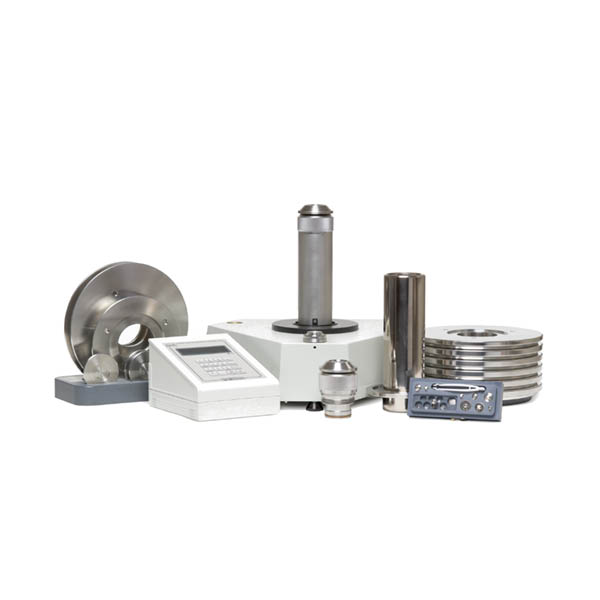

Manomètre à piston - PG7202 FLUKE CALIBRATION

Le manomètre à piston à gaz PG7202 est un produit de la famille PG7000 de manomètres à piston de niveau de référence, qui couvre une plage de gaz à pression élevée allant jusqu'à 110 MPa. Son fonctionnement direct dans un milieu gazeux évite ainsi d'utiliser des séparateurs liquide/gaz qui ajoutent un niveau d'incertitude accru au processus de mesure. La conception du piston-cylindre lubrifié par du liquide et actionné par du gaz du modèle PG7202 permet d'éviter les inconvénients liés à la lubrification du piston-cylindre avec du gaz à haute pression. La propreté du gaz n'a aucune incidence sur les performances et les vitesses de descente du piston sont mêmes inférieures à celles généralement enregistrées avec des manomètres à piston hydrauliques.
Le manomètre à piston à gaz PG7202 est combiné au contrôleur de pression gazeuse GPC1 dans le but de configurer un système d'étalonnage manuel complet, permettant ainsi de procéder facilement au réglage de la pression gazeuse. Il est possible d'automatiser entièrement le fonctionnement du PG7202 en remplaçant le contrôleur de pression automatique PPCH-G par le contrôleur GPC1 et en ajoutant le système de gestion automatique des masses AMH-100.
Tous les modules piston-cylindre PG7202 peuvent être livrés avec l'huile synthétique fluorée Krytox®, qui permet de lubrifier le piston-cylindre lorsque le système doit être exempt de tout hydrocarbure.
Deux PG7202 peuvent être utilisés conjointement afin de définir des pressions différentielles basses à des pressions de fluide élevées.
Il peut également fonctionner avec de l'huile en tant que milieu pressurisé, sur une plage allant de 1 à 200 MPa. Dans le cadre du fonctionnement avec de l'huile, les modules piston-cylindre PC-7300-1, -2 ou -5 sont utilisés. Une simple procédure de basculement de 10 minutes suffit pour basculer entre les fonctionnements pneumatique et hydraulique.

CARACTÉRISTIQUES :

- Caractéristiques des jeux de masses : Toutes les masses sont fournies dans des mallettes de transport moulées réutilisables, dotées d'inserts sur mesure.
- Masses :
> Tolérance de réglage : ± 20 ppm de la valeur nominale Précision des valeurs mesurées : ± 5 ppm ou 1 mg, la plus grande valeur des deux.
> Traçabilité des valeurs mesurées : NIST (National Institute of Standards and Technology).
- Température du piston-cylindre :
> Plage : 0 à 40 degrés C.
> Résolution : 0,01 degré C.
> Précision : ± 0,1 degré C.
- Température ambiante :
> Plage : 0 à 40 degrés C.
> Résolution : 0,1 degré C.
> Précision : ± 1 degré C.
- Pression barométrique avec capteur interne :
> Plage : 70 à 110 kPa.
> Résolution : 10 Pa.
> Précision : ± 140 Pa.
- Humidité relative :
> Plage : 5 à 95 % HR.
> Résolution : 1 % HR.
> Précision : ± 10 % HR.
- Position du piston :
> Plage : ± 4,5 mm.
> Résolution : 0,1 mm.
- Rotation du piston (vitesse et décélération) :
> Plage : 2 à 150 tr/min.
> Résolution : 1 tr/min.
- Mesure de pression :
> PC-7202-100 :
Sensibilité : 2 Pa + 1 ppm.
Reproductibilité : ± 2 ppm.
Incertitude de mesure type : ± (2 Pa + 20 ppm).
Vitesse de descente type : 0,1 mm/min à 5 MPa.
> PC-7202-200 :
Sensibilité : 4 Pa + 1 ppm.
Reproductibilité : ± 3 ppm.
Incertitude de mesure type : ± (3 Pa + 20 ppm).
Vitesse de descente type : 0,15 mm/min à 10 MPa.
> PC-7202-500 :
Sensibilité : 10 Pa + 1 ppm.
Reproductibilité : ± 3 ppm.
Incertitude de mesure type : ± [7 Pa + (18 ppm + 0,15 ppm/MPa)].
Vitesse de descente type : 0,2 mm/min à 25 MPa.
>PC-7202-1 :
Sensibilité : 20 Pa + 1 ppm.
Reproductibilité : ± 3 ppm.
Incertitude de mesure type : ± [15 Pa + (20 ppm + 0,15 ppm/MPa)].
Vitesse de descente type : 0,25 mm/min à 50 MPa.
> PC-7202-2 :
Sensibilité : 40 Pa + 1 ppm.
Reproductibilité : ± 4 ppm.
Incertitude de mesure type : ± [30 Pa + (30 ppm + 0,15 ppm/MPa)].
Vitesse de descente type : 0,5 mm/min à 100 MPa.
