PG7302 FLUKE CALIBRATION
Accueil > Calibrateur en pression débit > Balance manométrique > PG7302

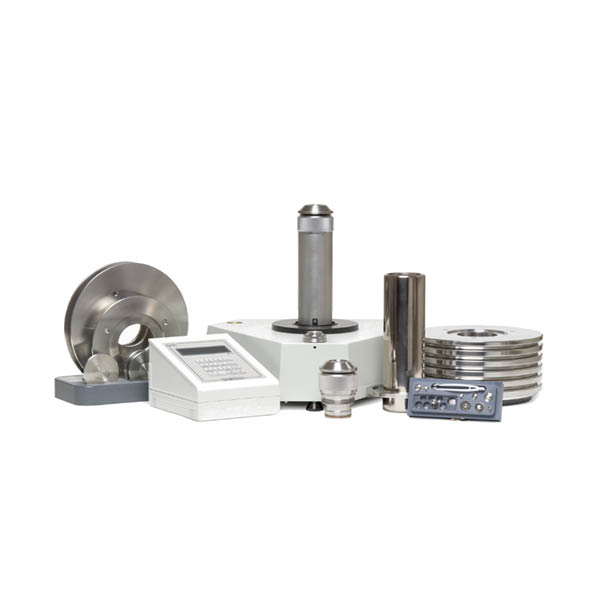

Manomètre à piston – Pression d’huile de 100 kPa à 500 MPa – PG7302 FLUKE CALIBRATION.

Le manomètre à piston PG7302 prend en charge l'étalonnage de pressions relatives et absolues avec l'huile comme milieu sous pression. Le mode absolu est pris en charge par l'ajout de pression atmosphérique à l'aide du baromètre interne de la plate-forme PG7302 ou de tout autre baromètre externe prenant en charge les communications RS-232.

Le PG7302 offrant une solution complète, 100 kPa à 500 MPa :
- Étalons de pression de référence de pointe, pour les niveaux d'incertitude les plus bas.
- Solution complète, de 100 kPa à 500 MPa.
- Génération en temps réel de pressions de référence totalement validées.
- Interface locale intuitive avec l'opérateur.
- Configurations manuelles, semi-automatiques et entièrement automatiques.

CARACTÉRISTIQUES :

- Caractéristiques des jeux de masses : Toutes les masses sont fournies dans des mallettes de transport moulées réutilisables, dotées d'inserts sur mesure.
- Masses :
> Matériau : acier inoxydable amagnétique 304L,
> Finition : poli par électrolyse,
> 1717Tolérance de réglage : ± 20 ppm de la valeur nominale Précision des valeurs mesurées : ± 5 ppm ou 1 mg, la plus grande valeur des deux,
> Traçabilité des valeurs mesurées : NIST (National Institute of Standards and Technology).
- Température du piston-cylindre :
> Plage : 0 à 40 degrés C,
> Résolution : 0,01 degré C,
> Précision : ± 0,1 degré C.
- Température ambiante :
> Plage : 0 à 40 degrés C,
> Résolution : 0,1 degré C,
> Précision : ± 1 degré C.
- Pression barométrique avec capteur interne :
> Plage : 70 à 110 kPa,
> Résolution : 10 Pa,
> Précision : ± 140 Pa.
La pression barométrique peut également être relevée automatiquement à partir de n'importe quel dispositif RS-232, comme le RPM4.
- Humidité relative :
> Plage : 5 à 95 % HR,
> Résolution : 1 % HR,
> Précision : ± 10 % HR.
- Position du piston :
> Plage : ± 4,5 mm,
> Résolution : 0,1 mm.
- Rotation du piston (vitesse et décélération) :
> Plage : 2 à 150 tr/min,
> Résolution : 1 tr/min.
- Mesure de pression PG7302 :
> PC-7300-100 :
Sensibilité : 2 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (16 Pa + 18 ppm),
Vitesse de descente type (50 kg) : 0,02 mm/min.
> PC-7300-200 :
Sensibilité : 4 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (16 Pa + 20 ppm),
Vitesse de descente type (50 kg) : 0,04 mm/min.
> PC-7300-500 :
Sensibilité : 10 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (20 Pa + 20 ppm),
Vitesse de descente type (50 kg) : 0,2 mm/min.
> PC-7300-1 :
Sensibilité : 20 Pa + 1 ppm,
Reproductibilité : +/- 5 ppm,
Incertitude de mesure type : ± (25 Pa + 25 ppm),
Vitesse de descente type (50 kg) : 0,2 mm/min.
> PC-7300-2 :
Sensibilité : 40 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (40 Pa + 25 ppm + 0,04 ppm/MPa),
Vitesse de descente type (50 kg) : 0,4 mm/min.
> PC-7300-5 :
Sensibilité : 100 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (100 Pa + 35 ppm + 0,04 ppm/MPa),
Vitesse de descente type (50 kg) : 1 mm/min.
- Incertitude de mesure de pression : Toutes les sources d'incertitude dans des conditions de fonctionnement type sont identifiées, quantifiées et combinées conformément aux directives ISO/TAG4/WG3. Les valeurs sont dès lors arrondies vers le haut afin de produire des chiffres d'incertitude globaux traditionnels pour l'utilisateur type dans des conditions type.
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (20 Pa + 20 ppm),
Vitesse de descente type (50 kg) : 0,2 mm/min.
> PC-7300-1 :
Sensibilité : 20 Pa + 1 ppm,
Reproductibilité : +/- 5 ppm,
Incertitude de mesure type : ± (25 Pa + 25 ppm),
Vitesse de descente type (50 kg) : 0,2 mm/min.
> PC-7300-2 :
Sensibilité : 40 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (40 Pa + 25 ppm + 0,04 ppm/MPa),
Vitesse de descente type (50 kg) : 0,4 mm/min.
> PC-7300-5 :
Sensibilité : 100 Pa + 1 ppm,
Reproductibilité : ± 5 ppm,
Incertitude de mesure type : ± (100 Pa + 35 ppm + 0,04 ppm/MPa),
Vitesse de descente type (50 kg) : 1 mm/min.
- Incertitude de mesure de pression : Toutes les sources d'incertitude dans des conditions de fonctionnement type sont identifiées, quantifiées et combinées conformément aux directives ISO/TAG4/WG3. Les valeurs sont dès lors arrondies vers le haut afin de produire des chiffres d'incertitude globaux traditionnels pour l'utilisateur type dans des conditions type.

À PROPOS DE FLUKE CALIBRATION :
Fondée en 1948, aux Etats-Unis, Fluke Corporation est le leader mondial dans la fabrication, la distribution et le service associé aux logiciels & équipements électroniques de test.
Fluke Corporation est aujourd’hui présent dans plus de 100 pays.
Sa Division Fluke Calibration regroupe différentes marques leader chacune dans leur domaine :
- Fluke (étalon électrique)
- DHI & Ruska (étalon en Pression & débit)
- Hart Scientific ( étalon en Température)
