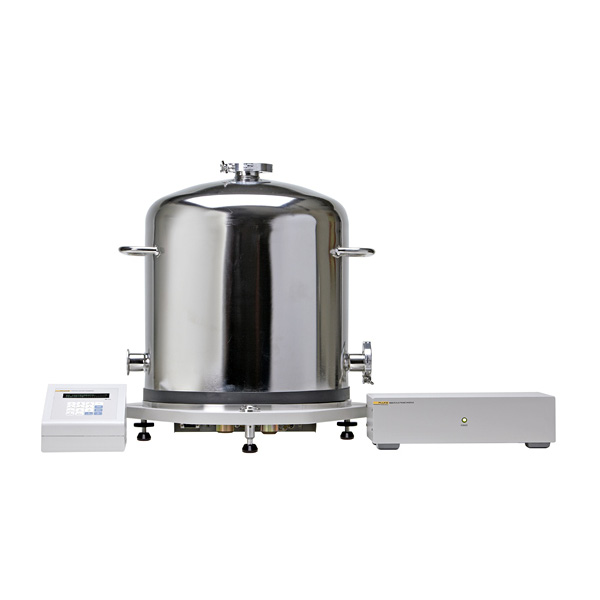

Manomètre à piston - PG9602 FLUKE CALIBRATION

Le PG9602 est une balance manométrique de pression absolue. Elle comprend plusieurs options de cylindres à piston pour la prise en charge des mesures de pression absolue ou manométrique de 12 kPa à 10 MPa.
Cette balance manométrique est conçue pour une utilisation comme référence de pression primaire réelle dans les instituts de métrologie et de recherche. Ses performances sont centrées sur un cylindre-piston de 50 mm qui a des caractéristiques dimensionnelles adaptées pour une traçabilité dimensionnelle de faible incertitude. La nouvelle architecture de plate-forme améliore la stabilité de la température autour du cylindre-piston.
Le PG9602 utilise la technologie AMH de pose et dépose automatique des masses afin d'effectuer un test entièrement automatisé en mode absolu et manométrique. Les étapes manuelles ont été supprimées, ce qui permet de gagner du temps et d'offrir des avantages métrologiques. L'association de la technologie AMH au contrôle de pression automatique et à un logiciel facilite les tests répétitifs et étendus, ce qui fait du PG9602 un outil puissant d'étalonnage et de recherche.
La plate-forme comporte un terminal PG, une balance manométrique et un nouveau module électronique à distance. Le terminal est l'interface utilisateur. Il stocke les données des composants métrologiques, rapporte les conditions ambiantes de fonctionnement et calcule la pression.
Le poste de montage du PG9602 est équipé de deux PRT intégrés afin de réduire l'incertitude de température du cylindre-piston. Le retrait des PRT pour l'étalonnage est facile. Le PG9602 peut également intégrer la sortie de mesure depuis presque n'importe quel capteur de vide fourni par l'utilisateur.

CARACTÉRISTIQUES :

- Ensemble cylindre-piston :
> PC-9602-10 :
Plate-forme compatible : PG9602.
Rapport masse/pression : 10 kPa/kg.
Pression minimum (avec cloche à vide) : 13 kPa (1,9 psi).
Pression maximum (masse de 100 kg) : 1 000 kPa (145 psi).
Matériau du piston : Carbure de tungstène.
Matériau du cylindre : Carbure de tungstène.
Diamètre nominal (mm) : 35.
Surface nominale (mm2) : 1 000 .
Système de montage : Déformation libre simple.
Vitesse de décrochage typique N2 avec masse de charge maxi (mm/min) : 0,3.
Sensibilité : 0,02 Pa + 0,5 ppm.
Reproductibilité (ppm) : 2.
> PC-9602-20 :
Plate-forme compatible : PG9602.
Rapport masse/pression : 20 kPa/kg.
Pression minimum (avec cloche à vide) : 20 kPa (2,9 psi)
Pression maximum (masse de 100 kg) : 1 100 kPa (160 psi).
Matériau du piston : Carbure de tungstène.
Matériau du cylindre : Carbure de tungstène.
Diamètre nominal (mm) : 25.
Surface nominale (mm2) : 500 .
Système de montage : Déformation libre simple.
Vitesse de décrochage typique N2 avec masse de charge maxi (mm/min) : 0,3.
Sensibilité : 0,04 Pa + 0,5 ppm.
Reproductibilité (ppm) : 2.
> PC-9602-50 :
Plate-forme compatible : PG9602.
Rapport masse/pression : 50 kPa/kg.
Pression minimum (avec cloche à vide) : 50 kPa (7,3 psi).
Pression maximum (masse de 100 kg) : 2 750kPa (400 psi).
Matériau du piston : Carbure de tungstène.
Matériau du cylindre : Carbure de tungstène.
Diamètre nominal (mm) : 26.
Surface nominale (mm2) : 200 .
Système de montage : Déformation libre simple.
Vitesse de décrochage typique N2 avec masse de charge maxi (mm/min) : 0,5.
Sensibilité : 0,1 Pa + 0,5 ppm.
Reproductibilité (ppm) : 2.
> PC-9602-100 :
Plate-forme compatible : PG9602.
Rapport masse/pression : 100 kPa/kg.
Pression minimum (avec cloche à vide) : 100 kPa (14,5 psi).
Pression maximum (masse de 100 kg) : 10 000 kPa (1 450 psi).
Matériau du piston : Carbure de tungstène.
Matériau du cylindre : Carbure de tungstène.
Diamètre nominal (mm) : 11.
Surface nominale (mm2) : 100 .
Système de montage : Déformation libre simple.
Vitesse de décrochage typique N2 avec masse de charge maxi (mm/min) : 0,7.
Sensibilité : 0,2 Pa + 0,5 ppm.
Reproductibilité (ppm) : 2.
- Jeux de masses :
> Matériau : acier inoxydable amagnétique 304L.
> Finition : poli par électrolyse.
> Tolérance d'ajustement : ± 20 ppm de la valeur nominale.
> Incertitude des valeurs mesurées : ± 5 ppm ou 1 mg, la valeur la plus élevée étant retenue.
> Incertitude des valeurs mesurées : ± 1 mg.
- Mesures de pression :
> Sensibilité : 0,005 Pa + 0,5 ppm.
> Reproductibilité : ± 2 ppm + 0,05 Pa.

AUTRES MODÈLES :

- PG9607 : Manomère à piston 11 à 500 kPa avec un seul cylindre-piston.

À PROPOS DE FLUKE CALIBRATION :
Fondée en 1948, aux Etats-Unis, Fluke Corporation est le leader mondial dans la fabrication, la distribution et le service associé aux logiciels & équipements électroniques de test.
Fluke Corporation est aujourd’hui présent dans plus de 100 pays.
Sa Division Fluke Calibration regroupe différentes marques leader chacune dans leur domaine :
- Fluke (étalon électrique)
- DHI & Ruska (étalon en Pression & débit)
- Hart Scientific ( étalon en Température)
