PPCH FLUKE CALIBRATION
Accueil > Calibrateur en pression débit > Contrôleur de pression > PPCH

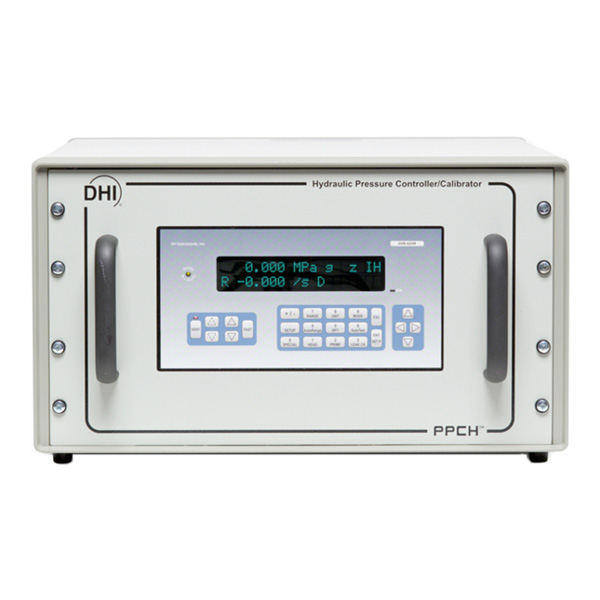

Contrôleur/étalonneur de pression automatisé - PPCH FLUKE CALIBRATION

Le PPCH est un générateur/contrôleur/étalonneur de pression pour les pressions hydrauliques comprises entre 1 et 200 MPa (150 et 30 000 psi). Comme avec tous les instruments Fluke Calibration, la famille PPC de contrôleurs de pression met l'accent sur d'excellentes performances en réduisant les incertitudes de mesure et en conservant un contrôle précis sur une grande gamme de pressions dans un instrument compact et robuste.

Les nouveaux modules de capteurs de pression de référence à quartz (Q-RPT) de Fluke Calibration, caractérisés individuellement, augmentent la précision et réduisent l'incertitude des mesures. Les Q-RPT mesurent la pression en calculant le changement de fréquence d'oscillation naturelle d'un cristal de quartz avec un stress induit par pression. Pour pouvoir être utilisé dans un module Q-RPT, chaque capteur est individuellement évalué et caractérisé à l'aide d'étalons de pression primaires automatisés. Seuls les capteurs ayant les niveaux de linéarité, de reproductibilité et de stabilité requis sont sélectionnés.

La fonction AutoRange™ prend en charge des gammes infinies et optimise automatiquement tous les aspects de fonctionnement pour la gamme exacte du dispositif sous test en cours d'étalonnage. Elle amène la gamme de contrôle de pression à un niveau supérieur.

L'architecture ouverte permet la mesure de la pression de référence en interne ou à distance du contrôleur. Si nécessaire, la référence peut se trouver sur le point de mesure de test et peut être retirée indépendamment en vue du ré-étalonnage. Avec tout cela, le PPCH ouvre de nouvelles voies pour l'étalonnage hydraulique haute pression automatisé et les applications de test. Il peut être configuré avec un maximum de quatre modules Q-RPT. Ceux-ci peuvent se trouver à l'intérieur ou à l'extérieur du contrôleur PPCH. Les Q-RPT externes se trouvent dans les moniteurs de pression de référence RPM4™. Les Q-RPT du RPM4 font alors partie du système PPCH et sont gérés par le PPCH. Les Q-RPT externes doivent être débranchés ou protégés par des valves lorsque le PPCH est utilisé à des pressions supérieures à la gamme du Q-RPT externe

Un système unique de génération et de contrôle de pression fournit une pression illimitée, à la demande, une résolution de contrôle très élevée et une marge de contrôle de pression de 10:1. Quatre modes de contrôle différents pour une polyvalence maximale.

Le PPCH inclut toutes les fonctions d’un instrument de pointe actuels et encore plus telles que :
- Indicateur de pression « prêt/pas prêt » avec critère réglable par l'utilisateur.
- Fonction AutoZero™ intelligente.
- 16 unités de pression SI et US.
- Correction automatique de la charge de pression hydraulique.
- Séquences d'étalonnage programmables embarquées avec test de tolérance sur le dispositif sous test.
- Pédale [ENTER] à distance pour l'exécution des tests à mains libres.
- Option de pilotes de valves pour le système.
- Routines automatisées de test de fuite.
- Communication RS-232 et IEEE- 488.
- Mémoire FLASH pour des mises à niveau logicielles intégrées, simples et gratuites.

CARACTÉRISTIQUES :

- Contrôle de pression :
> Modes de contrôle :
Dynamique : définit la pression cible dans la limite de maintien et règle en continu la pression afin qu'elle reste égale à la valeur cible.
Statique : définit la pression cible dans la limite de maintien et interrompt le contrôle afin de laisser la pression se stabiliser naturellement.
Monotonique : définit la pression sur la cible, puis maintient une rampe très lente dans la même direction que l'incrément de pression.
Rampe : définit et maintient la vitesse de changement de pression spécifiée par l'utilisateur.
Balance manométrique : le PPCH de contrôle est contrôlé par le PG7302™ afin d'automatiser le contrôle de la pression de la balance manométrique.
> Précision du contrôle : à ± 0,003 % de la sensibilité Q-RPT.
> Volume de contrôle : 0 à 100 cc, optimal à 50 cc (fonctionne avec des volumes plus importants mais, dans ce cas, augmente le temps de stabilisation de la pression).
> Vitesse de contrôle :
Vitesse de balayage (0 au max.) : 60 sec.
Temps mise à disposition du mode dynamique : 90 à 120 sec (réduit si l'on augmente la limite de maintien ou si l'on utilise le contrôle monotonique).
> Pression contrôlable la plus basse : 1 MPa (150 psi)(inférieure dans les conditions optimales et avec le PG7302).
- Pression mesurée et fournie (Q-RPT) :
>Temps de chauffe : 30 minutes, stabilisation de température recommandée en cas de mise sous tension à froid.
> Résolution : À 1 ppm, réglable par l'utilisateur.
> Étalonnage : Rapport d'étalonnage certifié A2LA inclus.
> Q-RPT (Moins de A200M A200M) :
Précision : ± 0,012 % du résultat.
Stabilité prévue sur un an : ± 0,005 % du résultat.
Incertitude de mesure fournie : ± 0,013 % du résultat.
Incertitude de pression (Mode de contrôle dynamique) : ± 0,016 % du résultat.
> Q-RPT (A200M A200M) :
Précision : ± 0,015 % du résultat.
Stabilité prévue sur un an : ± 0,005 % du résultat.
Incertitude de mesure fournie : ± 0,018 % du résultat.
Incertitude de pression (Mode de contrôle dynamique) : ± 0,020 % du résultat.

AUTRES MODÈLES :

- PPCH-nnnM : Contrôleur/étalonneur de pression automatisé PPCH pour pression hydraulique sans Q-RPT interne (capteur polyvalent uniquement).
- PPCH-nnnM AnnnMc1/AnnnMC2 : Contrôleur/étalonneur de pression automatisé PPCH pour pression hydraulique avec un ou deux Q-RPT internes.

À PROPOS DE FLUKE CALIBRATION :
Fondée en 1948, aux Etats-Unis, Fluke Corporation est le leader mondial dans la fabrication, la distribution et le service associé aux logiciels & équipements électroniques de test.
Fluke Corporation est aujourd’hui présent dans plus de 100 pays.
Sa Division Fluke Calibration regroupe différentes marques leader chacune dans leur domaine :
- Fluke (étalon électrique)
- DHI & Ruska (étalon en Pression & débit)
- Hart Scientific ( étalon en Température)
