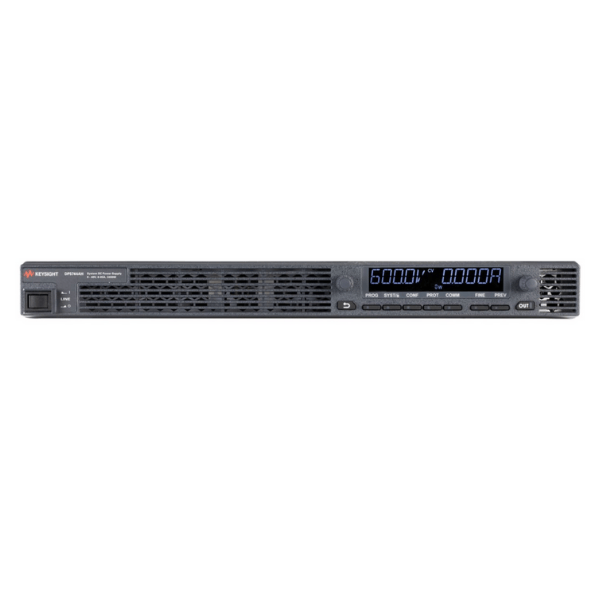

| | | | La série DP5700 de Keysight représente une nouvelle génération d'alimentations DC programmables compactes et sécurisées, conçues pour optimiser l'espace dans les environnements de laboratoire et de production. Ces alimentations haute densité offrent des performances exceptionnelles dans un format rack 1U, avec des modèles de 1,5 kW en demi-largeur et 3,4 kW en pleine largeur.
Dotées d'une interface intuitive avec boutons rotatifs et d'une connectivité complète (LAN, USB, GPIB), les alimentations DP5700 intègrent des mesures de tension et de courant de haute précision ainsi que des protections complètes (surtension, surcourant, sous-tension, surchauffe). La série propose 40 modèles mono-sortie avec des plages allant jusqu'à 600 V / 340 A, offrant une flexibilité maximale pour répondre à tous les besoins de test.
Une caractéristique unique de sécurité : la carte SD amovible permet le déplacement sûr des équipements entre espaces confidentiels. La série supporte également la mise en parallèle (jusqu'à 4 unités) pour augmenter le courant et la mise en série (2 unités) pour augmenter la tension.
CARACTÉRISTIQUES :
- Puissance élevée dans un format compact : 1,5 kW (demi-rack) ou 3,4 kW (rack complet) en seulement 1U de hauteur.
- Mesures intégrées : tension et courant avec haute précision.
- Faible bruit de sortie : ripple RMS de 6 mV à 100 mV selon les modèles.
- Temps de réponse rapide : récupération transitoire = 1-2 ms.
- Régulation exceptionnelle : régulation de ligne et de charge de haute précision.
- Résistance interne programmable : simulation d'impédance de source pour tests réalistes (émulation de batteries).
- Générateur arbitraire intégré : création de formes d'onde complexes pour reproduire des conditions réelles.
- Contrôle de slew rate ajustable : gestion précise des transitions de tension pour minimiser les dépassements.
- Programmation analogique : 0-5 V / 0-10 V ou 0-5 kOhm / 0-10 KOhm.
- 10 états sauvegardables : rappel rapide de configurations.
- Protections complètes : OVP (surtension), OCP (surcourant), UVP (sous-tension), OTP (surchauffe).
- Fenêtre de protection : combinaison UVP/OVP pour circuits sensibles.
- Carte SD amovible en option : sécurité renforcée pour environnements classifiés.
- Verrouillage des commandes : prévention des modifications accidentelles.
- Interface utilisateur intuitive : boutons rotatifs et affichage LED 4 chiffres.
- Interfaces standard : LAN (LXI Class C), USB 2.0, GPIB IEEE 488.
- Commandes SCPI : compatibilité IEEE 488.2 avec drivers IVI.NE.
- Interface web intégrée : configuration et contrôle à distance.
- Entrée AC universelle : 100-240 VAC (modèles 1,5 kW) ou 200-480 VAC (modèles 3,4 kW).
- Connexion parallèle : jusqu'à 4 unités pour augmenter le courant.
- Connexion série : 2 unités pour augmenter la tension.
- Ventilation optimisée : évents avant, latéraux et arrière, empilable sans obstruction.
- Détection à distance : compensation jusqu'à 5 V par fil.
TOUS LES MODÈLES :
Modèles 1,5 kW (Format Demi-Rack) :
- DP5721A : Alimentation DC 10V/150A/1500W, 1ph 85-264 VAC.
- DP5722A : Alimentation DC 20V/75A/1500W, 1ph 85-264 VAC.
- DP5723A : Alimentation DC 30V/50A/1500W, 1ph 85-264 VAC.
- DP5724A : Alimentation DC 40V/38A/1520W, 1ph 85-264 VAC.
- DP5726A : Alimentation DC 60V/25A/1500W, 1ph 85-264 VAC.
- DP5728A : Alimentation DC 80V/19A/1520W, 1ph 85-264 VAC.
- DP5730A : Alimentation DC 100V/15A/1500W, 1ph 85-264 VAC.
- DP5731A : Alimentation DC 150V/10A/1500W, 1ph 85-264 VAC.
- DP5733A : Alimentation DC 300V/5A/1500W, 1ph 85-264 VAC.
- DP5736A : Alimentation DC 600V/2,6A/1560W, 1ph 85-264 VAC.
Modèles 3,4 kW (Format Rack Complet) :
Série AS - Monophasé 200-240 VAC :
- DP5741AS : Alimentation DC 10V/340A/3400W, 1ph 170-264 VAC.
- DP5742AS : Alimentation DC 20V/170A/3400W, 1ph 170-264 VAC.
- DP5743AS : Alimentation DC 30V/112A/3360W, 1ph 170-264 VAC.
- DP5744AS : Alimentation DC 40V/85A/3400W, 1ph 170-264 VAC.
- DP5746AS : Alimentation DC 60V/56A/3360W, 1ph 170-264 VAC.
- DP5748AS : Alimentation DC 80V/42A/3360W, 1ph 170-264 VAC.
- DP5750AS : Alimentation DC 100V/34A/3400W, 1ph 170-264 VAC.
- DP5751AS : Alimentation DC 150V/22,5A/3375W, 1ph 170-264 VAC.
- DP5753AS : Alimentation DC 300V/11,5A/3450W, 1ph 170-264 VAC.
- DP5756AS : Alimentation DC 600V/5,6A/3360W, 1ph 170-264 VAC.
Série AL - Triphasé 200-240 VAC :
- DP5741AL : Alimentation DC 10V/340A/3400W3ph 170-264 VAC.
- DP5742AL : Alimentation DC 20V/170A/3400W3ph 170-264 VAC.
- DP5743AL : Alimentation DC 30V/112A/3360W3ph 170-264 VAC.
- DP5744AL : Alimentation DC 40V/85A/3400W3ph 170-264 VAC.
- DP5746AL : Alimentation DC 60V/56A/3360W3ph 170-264 VAC.
- DP5748AL : Alimentation DC 80V/42A/3360W3ph 170-264 VAC.
- DP5750AL : Alimentation DC 100V/34A/3400W3ph 170-264 VAC.
- DP5751AL : Alimentation DC 150V/22,5A/3375W3ph 170-264 VAC.
- DP5753AL : Alimentation DC 300V/11,5A/3450W3ph 170-264 VAC.
- DP5756AL : Alimentation DC 600V/5,6A/3360W3ph 170-264 VAC.
Série AH - Triphasé 380-480 VAC :
- DP5744AH : Alimentation DC 40V/85A/3400W3ph 342-528 VAC.
- DP5746AH : Alimentation DC 60V/56A/3360W3ph 342-528 VAC.
- DP5748AH : Alimentation DC 80V/42A/3360W3ph 342-528 VAC.
- DP5750AH : Alimentation DC 100V/34A/3400W3ph 342-528 VAC.
- DP5751AH : Alimentation DC 150V/22,5A/3375W3ph 342-528 VAC.
- DP5753AH : Alimentation DC 300V/11,5A/3450W3ph 342-528 VAC.
- DP5756AH : Alimentation DC 600V/5,6A/3360W3ph 342-528 VAC.
ACCESOIRES :
- DP5701A : Kit de montage rack coulissant 1U demi-rack (modèles 1,5 kW).
- N5740A : Kit de montage rack coulissant 1U rack complet (modèles 3,4 kW).
- DP5704A : Filtre à air pour rack complet;
À PROPOS DE KEYSIGHT TECHNOLOGIES :
KEYSIGHT (précédemment HP puis AGILENT) est le leader mondial des entreprises de mesure électronique et propose des solutions dans plus de 100 pays pour le marché de la communication sans fil, l’aérospatiale et défense ainsi que le semi-conducteur.
MB Electronique, fort de sa connaissance avancée des produits Keysight, est à même de vous orienter vers la solution répondant idéalement à vos problématiques techniques et financières. |
| | | |
| |
|
|
| |
|
