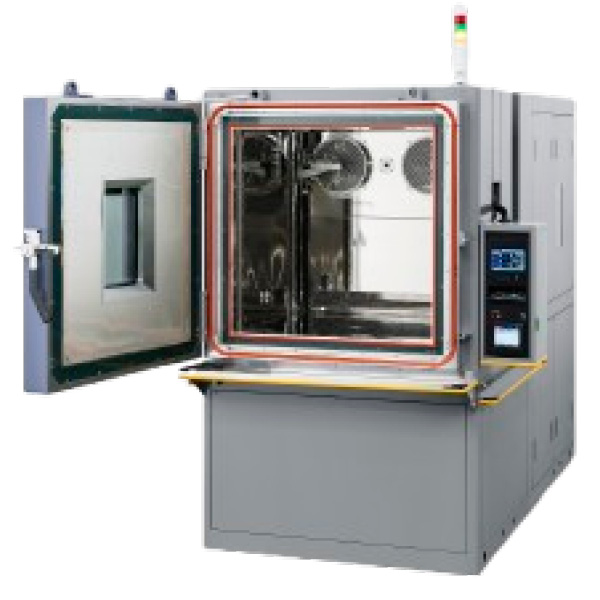

| | | | Enceinte d’essais altitude (Température / Humidité / Pression) - Série MZ | ESPEC.
Avec le développement rapide d’appareils électroniques et électriques toujours plus variés et portables dans le domaine de l’aéronautique, ces équipements sont désormais exposés à des conditions d’utilisation et de stockage dans des environnements de plus en plus complexes. Il est donc essentiel de réaliser des essais d’évaluation en conditions extrêmes réelles, notamment afin de simuler les effets des hautes altitudes.
Les enceintes d’altitude de la série MZ permettent de reproduire des environnements extrêmes combinant pression, température et humidité, afin d’évaluer le comportement des dispositifs électroniques et électriques en conditions d’altitude — voire en atmosphère raréfiée — aussi bien en phase d’utilisation que de stockage.
Ces chambres dédiées offrent un environnement d’essai à pression réduite, idéal pour détecter d’éventuels dysfonctionnements sur les aéronefs, dont le nombre de composants électroniques ne cesse d’augmenter, ou pour qualifier des composants destinés à des applications aéronautiques (le fonctionnement des équipements en basse pression et basse température, leur comportement lors du transport aérien, les risques liés à la dépressurisation, etc…).
Grâce aux technologies et au savoir-faire développés par ESPEC CORP depuis plusieurs décennies, la pression peut être ajustée jusqu’à l’équivalent d’une altitude de 45 000 mètres, permettant ainsi de tester le fonctionnement des équipements dans des environnements à basse pression et basse température, ainsi que leur comportement lors du transport aérien.
AVANTAGES :
- 12 modèles pour répondre à vos exigences (+ solutions surmesures).
- Simulation précise, complète et fiable dans une seule enceinte (pression, température et humidité combinées).
- Stabilité et répétabilité élevées des conditions d’essai.
- Robustesse éprouvée pour des essais longue durée.
- Conception orientée sécurité pour les opérateurs.
- Conformité aux normes aéronautiques et aux standards d’essais exigeants.
- Intégration et personnalisation.
CARACTÉRISTIQUES PRINCIPALES :
- Température : – 70 °C à +180 °C.
- Pression : de 1,013 à 0,001 bar (101,3 kPa à 0,1 kPa).
> Equivalent altitude jusqu’à ~30000m.
> Simulation plus extrême possible avec la version « H-H ».
- Humidité : 20% à 95% Hr (versions « H »).
- Volume d’essais : 448 L, 1000L ou 3375L (volume & configuration sur mesure sur demande).
STANDARDS SUPPORTÉS :
- Composants aéronautiques :
> JIS C 8712 — Exigences de sécurité pour les éléments secondaires scellés portables (Basé sur le Manuel des essais et critères de l’ONU, Partie III, 38.3.4.1, Essai T.1),
> UL1642 — Batteries au lithium,
> MIL-STD-810C — Essai de température en altitude - Méthode 504.1, catégorie 4,
> JIS W 0812 — Dispositifs embarqués pour aéronefs (Basé sur RTCA/DO-160D),
> JIS W 7114 — Connecteurs électriques pour aéronefs.
- Transport aérien et l’environnement cabine :
> JIS C 60068-2-13 — Méthodes d’essais environnementaux (électricité/électronique) – Essais de basse pression,
> JIS C 60068-2-40 — Essais combinés de froid et de basse pression,
> JIS C 60068-2-41 — Essais combinés de chaleur sèche et de basse pression,
> ASTM D 6653, ISO 2873 — Essais de pression réduite pour colis et unités de charge remplis.
MODÈLES :
- MZT-05H-L | -70°C to +180°C | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W800×H800×D700 (Largeur x Hauteur x Profondeur).
- MZT-11H-L | -70°C to +180°C | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1000×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZT-21H-L | -70°C to +180°C | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1500×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZT-32H-L | -70°C to +180°C | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1500×H1500×D1500 (Largeur x Hauteur x Profondeur).
- MZT-05H-H | -70°C to +180°C | 101.3 to 0.1kPa | 1,013 à 0,001 bar | W800×H800×D700 (Largeur x Hauteur x Profondeur).
- MZT-11H-H | -70°C to +180°C | 101.3 to 0.1kPa | 1,013 à 0,001 bar | W1000×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZT-21H-H | -70°C to +180°C | 101.3 to 0.1kPa | 1,013 à 0,001 bar | W1500×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZT-32H-H | -70°C to +180°C | 101.3 to 0.1kPa | 1,013 à 0,001 bar | W1500×H1500×D1500 (Largeur x Hauteur x Profondeur).
- MZH-05H-L | -70°C to +180°C | 20 to 95%rh | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W800×H800×D700 (Largeur x Hauteur x Profondeur).
- MZH-11H-L | -70°C to +180°C | 20 to 95%rh | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1000×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZH-21H-L | -70°C to +180°C | 20 to 95%rh | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1500×H1000×D1000 (Largeur x Hauteur x Profondeur).
- MZH-32H-L | -70°C to +180°C | 20 to 95%rh | 101.3 to 33.4kPa | 1,013 à 0,334 bar | W1500×H1500×D1500 (Largeur x Hauteur x Profondeur).
OPTIONS :
- Passages de câbles.
- Portes coulissantes adaptées.
- Borniers haute tension.
- Alimentation air régulé.
- Dispositifs sur mesure.
- Adaptations spécifiques pour essais avioniques ou modules critiques.
À PROPOS DE ESPEC :
Fondée en 1947, au Japon (Osaka), ESPEC, société de plus de 1500 personnes, conçoit et fabrique des chambres de test climatiques pour tester les impacts de la température, de l’humidité et d’autres facteurs environnementaux. Bénéficiant d’une implantation mondiale (Asie & Pacifique, USA, Europe) ESPEC assure la commercialisation et le support en direct ou au travers de ses distributeurs de l’ensemble de leur gamme. Par ailleurs, leurs sites de production au Japon, en Corée et aux Etats-Unis sont certifiés ISO-9001.
De 22 litres à plusieurs mètres cubes, les enceintes thermiques et climatiques ESPEC peuvent tester du très petit produit aux panneaux solaires ou même véhicules. Vous trouverez dans la large gamme de produits disponibles la solution à votre problématique ainsi que la personnalisation que vous souhaitez grâce aux nombreuses options disponibles. |
| | | |
| |
|
|
| |
|
