| | | | Sonde DC Ultra Haute Performance Paramétrique - Sonde DCP-X | FORMFACTOR
La nouvelle sonde DCP-X est conçue pour les opérateurs qui ont besoin d'effectuer des mesures électriques sur wafers (IV, CV, LFN) avec une précision et une répétabilité maximale pour la caractérisation et la modélisation des composants, même sur des petits plots de contact, en mode manuel et automatique.
CARACTERISTIQUES :
- Quasi-Kelvin & Kelvin.
- Tension Claquage : >500 V.
- Resistance Isolation : > 1 x 1013 ohms.
- Fréquence réponse (3 dB) : 150 MHz.
- Gamme Température : -55°C à 175°C.
- Impedance caractéristique : 50 ohms.
- Materiel pointe : Rhodium.
- Type connecteur : SSMC.
AVANTAGES :
- Elimination des erreurs de mesures grâce au positionnement très précis et d’une résistance de contact ultra faible (1 à 5 milliohm).
- Réduction des dommages sur les plots de contacts grâce au petit scrub (7 µm) avec seulement 20 µm d'overdrive.
- Technologie de pointe MEMs adaptée à tous les matériaux et toutes les géométries de plots, sans déformation ni contamination de la pointe.

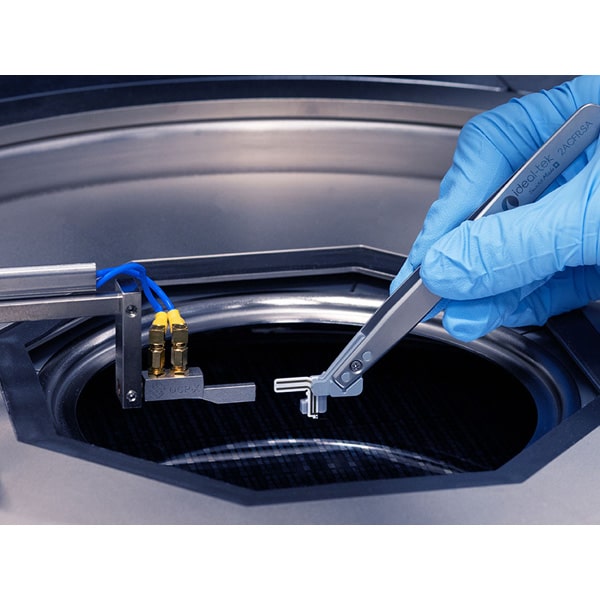

- Montage rapide et facile sur positionneurs manuels ou motorisés.
- Grande durée de vie avec >500 000 touchés (version Kelvin).
- Pas ou peu de nettoyage grâce au petit scrub sans dommages.
- Large plage d’utilisation en température de -55°C à +175°C.
À PROPOS DE FORMFACTOR (anciennement Cascade Microtech) :
Leader mondial pour la mesure électrique et le test sous pointes de dispositifs semi-conducteurs avancés - circuits intégrés (CI), puces, circuits imprimés, MEMS, 3D TSV, LED et plus encore.
FormFactor (anciennement Cascade Microtech) conçoit, développe et fabrique des solutions avancées de tests sous pointes sur plaquette (tranche) dédiées aux domaines de la caractérisation, de la modélisation, de la fiabilité ou encore de l’analyse de défaillance ; aussi bien
dans les environnements de test d'ingénierie que de production. Nos stations des tests et nos sondes sont utilisées dans la recherche et le développement pour effectuer des mesures électriques précises, ou une métrologie électrique, sur des puces de plus en plus complexes afin d'assurer la qualité et la fiabilité, de réduire les refontes coûteuses de conception, pour accélérer le délai de mise sur le marché et avant tout afin d’améliorer les processus de fabrication.
Les solutions complètes FormFactor (anciennement Cascade Microtech) garantissent la mise en œuvre de caractérisations avancées, du fempto-Ampère jusqu’à 10,5KV/400A, ou encore aux Théraherts ; associées à une très forte expertise applications. |
| | | |
| |
|
|
| |
|
