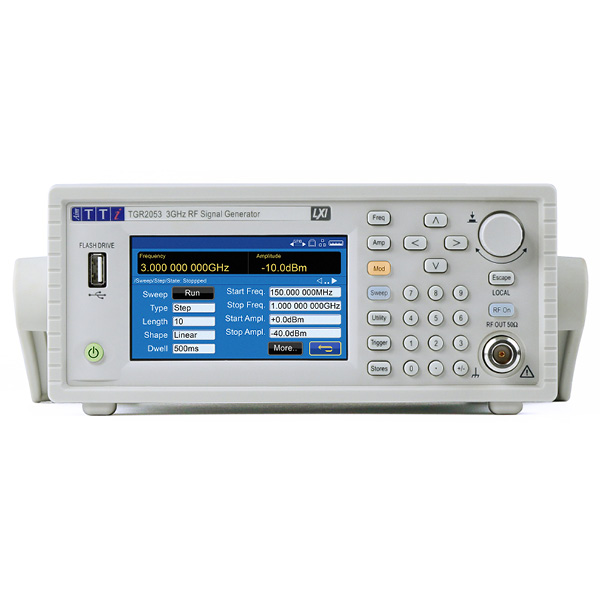

| | | | Générateur de signal RF 3 GHz - TGR2053V2 Aim-TTi.
La série TGR205X V2 regroupe la nouvelle génération de générateurs de signaux RF d'Aim-TTi (Thurlby Thandar Instruments Ltd.), conçue et fabriquée au Royaume-Uni. Elle comprend deux modèles : le TGR2051 (1,5 GHz) et le TGR2053 (3 GHz).
Ces instruments offrent une précision de fréquence élevée, une large plage d'amplitude, un faible bruit de phase et des capacités de modulation analogique et numérique étendues. Ils sont destinés aux activités de développement, de test et de maintenance dans les domaines de l'électronique RF et des communications.
La série se distingue par un rapport performances/prix compétitif dans sa catégorie, un encombrement réduit (2U, demi-rack) et une compatibilité avec les générateurs RF Aim-TTi de génération précédente (TGR2050, TGR1040).
CARACTÉRISTIQUES :
- Plage de fréquences : 150 kHz – 3 000 MHz.
- Résolution fréquence : 10 Hz.
- Précision de fréquence : < ±1 ppm (15 °C – 30 °C).
- Stabilité interne : < 1 ppm/an.
- Bruit de phase : < -117 dBc/Hz typ. @ 1 GHz, 10 kHz d'écart.
- Plage de niveau de sortie : -127 dBm à +13 dBm.
- Résolution d'amplitude : 0,1 Db.
- Platitude d'amplitude : ±0,15 dB typ. (> 50 MHz à 3 GHz, de +13 à -100 dBm).
- Précision d'amplitude : ±0,3 dB typ. / ±0,5 dB (> 50 MHz, >= -100 dBm).
- Harmoniques 2 @ +13 dBm : < -30 dBc typ. (0,15 – 300 MHz) ; < -40 dBc typ. (300 MHz – 3 GHz).
- Modulation analogique : AM, FM, PM — source interne DDS 1 mHz – 1 MHz.
- Modulation numérique : ASK, OOK, FSK, GFSK, MSK, GMSK, 3FSK, 4FSK, PSK (option TGR-U01).
- Sweep : Fréquence et/ou amplitude — temps de réponse < 5 ms.
- Connecteur de sortie : Type N femelle, 50 ohm.
- Interfaces distantes : USB, LAN/LXI, GPIB (option) — SCPI compatible.
- Stockage interne : 4 Go — jusqu'à 1 000 configurations.
- Affichage : Ecran tactile couleur LCD 4,3 pouces.
- Dimensions (L x H x P) : 86,5 x 213,5 x 290 mm — 2U, demi-rack.
- Poids : 3 kg.
APPLICATIONS :
- Développement et validation RF : test de récepteurs, filtres, antennes et amplificateurs.
- Tests CEM : simulation d'interférences broadband en combinant sweep et modulation simultanément.
- Maintenance et service : dépannage d'équipements RF sur une large plage de niveau (-127 dBm à +13 dBm).
- Evaluation de systèmes de communication : test de modulations analogiques (AM, FM, PM) et numériques (FSK, MSK, PSK, ASK, OOK...).
- Bancs de test automatisés : intégration via SCPI/USB/LAN/GPIB.
AUTRES MODÈLES :
TGR2051V2 : Générateur de signal RF 1,5 GHz.
TGR2051V2-U01 : Générateur de signal RF 1,5 GHz + Modulations numériques (option U01).
TGR2053V2-U01 : Générateur de signal RF 3 GHz + Modulations numériques (option U01).
Le logiciel gratuit Test Bridge permet de piloter les alimentations TTi avec de nombreux avantages :
- Contrôle de séquences temporisées pour tous les instruments et canaux (avec on/off, palier, sinus, rampe, triangle et carré).
- Contrôle d’instruments multiples.
- Enregistrement sous forme de tableau, de graphique et d’histogramme.
- Enregistrement d’un point unique avec limites pass/fail.
- Commandes à distance interactives avec description.
- Compatible USB, LAN et RS232.
À PROPOS DE TTI :
TTi (Thurlby Thandar Instruments) est un leader de la fabrication d’instruments de Test et Mesure et d'alimentations de laboratoire, depuis la fin des années 1970, qui distribue ses produits dans le monde entier. Toute la gamme est pensée et fabriquée au Royaume-Uni. |
| | | |
| |
|
|
| |
|
